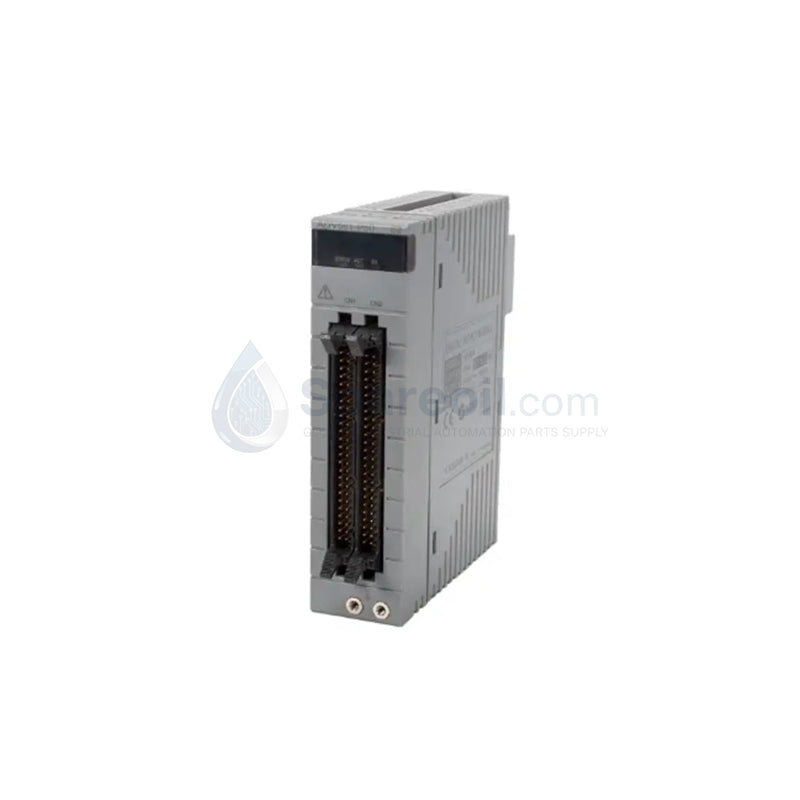

El Yokogawa ADV561-P50, también catalogado como Módulo de Salida Digital ADV561, funciona como un componente de hardware dedicado para la ejecución de salidas de ancho de pulso y salidas de tiempo proporcional dentro de las plataformas Yokogawa Centum VP. Configurado para la activación eléctrica directa de cargas industriales externas, el módulo procesa las señales de comando lógico del procesador del sistema en distintos estados de campo físico a través de 64 canales aislados.

Desglose de Sufijos y Matriz de Modelos

  • ADV561: Identificador del módulo base para la arquitectura de salida digital aislada de 64 canales, 24 V CC.
  • -P: Especifica la integración de las capacidades de función de salida de ancho de pulso y función de salida de tiempo proporcional.
  • 5: Valida la configuración del hardware como sin pantalla de estado y sin clasificaciones de protección contra explosiones integradas.
  • 0: Indica el tipo de hardware básico estándar.

Especificaciones de Hardware

Parámetro Especificación
Modelo ADV561-P50
Marca Yokogawa
Origen Japón
Peso 0,3 kg
Dimensiones 3,8 cm x 12,7 cm x 14,0 cm
Temperatura de Funcionamiento -20 a +70 grados C
Consumo de Energía 700 mA a 5 V CC
Canales de Salida 64 salidas digitales aisladas
Voltaje de Funcionamiento 24 V CC (rango: 20,4 a 26,4 V CC)
Corriente Máxima de Carga 100 mA por canal
Corriente de Fuga (APAGADO) Máx. 0,1 mA
Tiempo de Respuesta Máx. 3 ms
Rango de Ancho de Pulso 8 ms a 7200 s (programable)
Voltaje de Aislamiento 2 kV CA (salida al sistema), 500 V CA (entre comunes)
Agrupación Común 4 comunes (16 canales por común)

Características de Control de Procesos e Instrumentación DCS

El módulo implementa mecanismos de emulación de protocolo de bucle HART de 4-20 mA a través de su funcionalidad de salida de tiempo proporcional, junto con matrices robustas de aislamiento canal a canal en los cuatro grupos comunes distintos. Este marco de aislamiento eléctrico protege el backplane del sistema interno de transitorios en el lado de campo de hasta 2 kV CA. La monitorización continua de la corriente de fuga en estado APAGADO (restringida a 0,1 mA) garantiza una alta fidelidad de la señal al interactuar con relés intermedios de alta impedancia o indicadores de instrumentación de campo.

Preguntas Frecuentes

P: ¿Cuáles son los requisitos específicos de la fuente de alimentación para los canales de campo?

R: El módulo requiere una fuente de alimentación externa regulada de 24 V CC que opere dentro del umbral de 20,4 a 26,4 V CC para alimentar los 64 canales de salida, ya que el bus interno de 5 V CC del backplane solo suministra energía del lado lógico.

P: ¿Qué sucede si la carga de corriente continua en un canal individual excede los 100 mA?

R: Exceder la clasificación de corriente del canal de 100 mA activará un estrés térmico o de sobrecorriente interno, lo que provocará la degradación del hardware o la falla permanente del componente del interruptor de salida de estado sólido en ese canal específico.

Directrices de Instalación en Campo

  • Conexiones de Terminales y Cables: Utilice cables AKB337 especializados o conjuntos de conectores MIL aprobados para interconectar con los bloques de terminación de salida de alta densidad. Todas las conexiones deben verificarse para una alineación correcta de los pines antes de aplicar energía externa.
  • Blindaje y Base de Tierra: Conecte todos los blindajes de los cables de campo a una única barra de tierra de instrumentación dedicada. No conecte en cadena las líneas de tierra entre módulos separados para evitar la formación de bucles de tierra.
  • Gestión Térmica: Asegure un espacio físico sin obstáculos alrededor de la estructura de la ranura del rack FIO para permitir la disipación pasiva del disipador de calor. No bloquee las vías de ventilación verticales del chasis del módulo.
