AIP830-101 Yokogawa AIP830 Hoja de datos y manual técnico

Teclado de operación del sistema de control distribuido Yokogawa AIP830-101/EIM

Teclado de operación del sistema de control distribuido Yokogawa AIP830-101/EIM

Disponibilidad: 10 Quedan en stock

Teclado de operación Yokogawa AIP830-101/EIM El Yokogawa AIP830-101/EIM, también catalogado como el Teclado de Operación AIP830 para Operación de Lazo...

Código: AIP830-101

Manufacturer: Yokogawa
Product No.: AIP830-101
Product Type: Operación Teclados
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

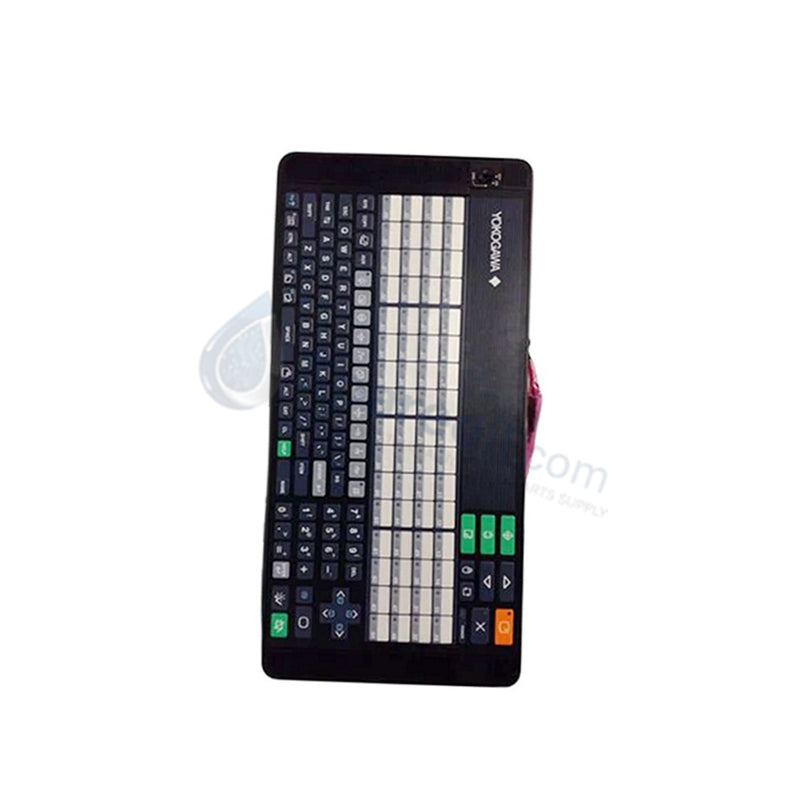

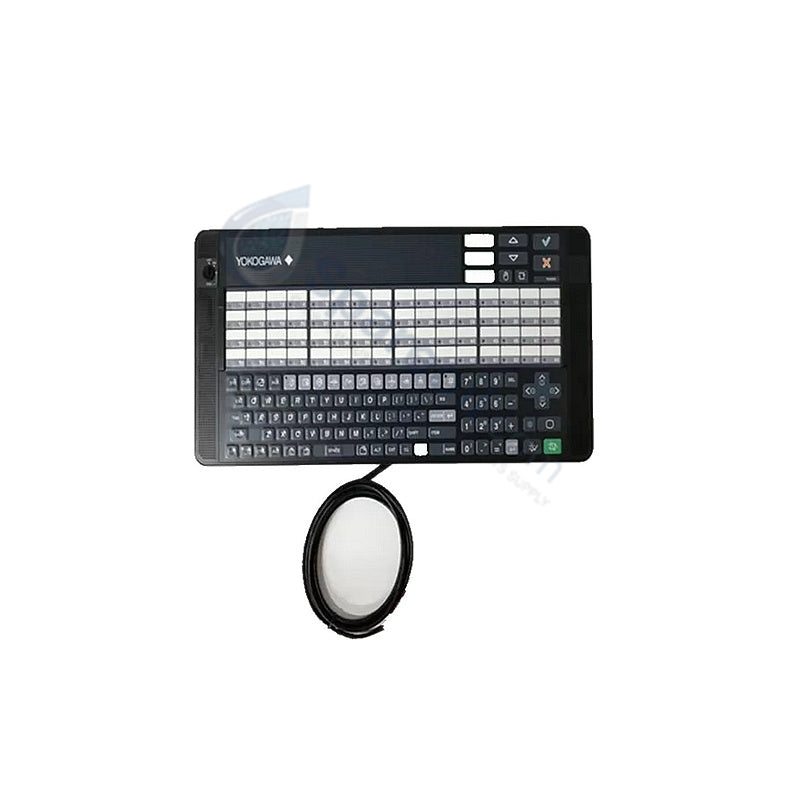

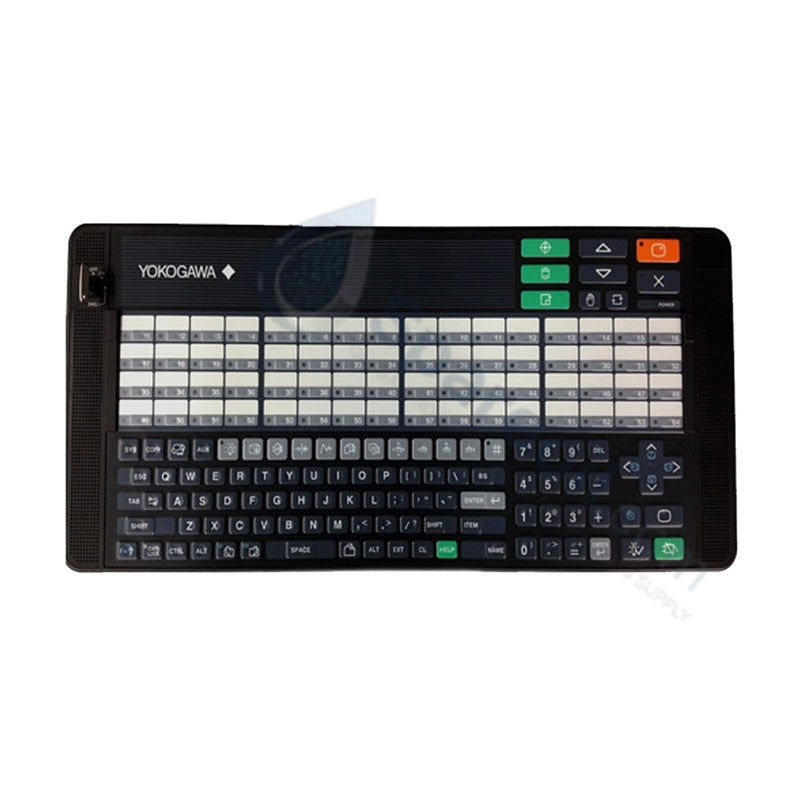

Teclado de operación Yokogawa AIP830-101/EIM

El Yokogawa AIP830-101/EIM, también catalogado como el Teclado de Operación AIP830 para Operación de Lazo Único, funciona como un componente de hardware dedicado para la manipulación de la interfaz hombre-máquina y la configuración de lazo dentro de redes de sistemas de control distribuido. Configurada para alteraciones del nivel de control impulsadas por el operador, la unidad proporciona ejecución física/eléctrica directa de selecciones de modo y anulaciones de parámetros para nodos de controlador aislados.

Selección de configuración de diseño: Diseño 1

Especificaciones de hardware

Parámetro	Especificación
Modelo	AIP830-101/EIM
Marca	Yokogawa Electric Corporation
Origen	Japón
Peso	2.0 kg peso neto (3.0 kg peso de envío)
Dimensiones	Dimensiones estándar para integración en consola terminal
Temperatura de funcionamiento	0 a +50 grados C ventana de funcionamiento estándar de la consola
Consumo de energía	Aproximadamente 3 W derivados del bus del subsistema
Número de canales	16 líneas internas de seguimiento de estado y control
Resolución	Mapeo de registro de datos de 12 bits para entradas
Resistencia de entrada	250 ohmios trayectoria de bucle de corriente, mayor o igual a 1 M ohm trayectoria de voltaje
Configuración de hardware	Interruptor de selección de modo integrado
Interfaz de confirmación	Teclado de confirmación de operación tipo A
Límite de ruptura de aislamiento	Aislamiento de canal a sistema clasificado en 1500 VCA
Conectividad de puerto	Interfaz de acoplamiento de cable conector MIL
Especificación de sufijo	-101 Variación estándar de uso general (no a prueba de explosiones)
Temperatura de almacenamiento	-40 a +70 grados C
Límites de humedad	5 a 95% HR (sin condensación)

Atributos técnicos de instrumentación de control de procesos y DCS

Este teclado de operación se interconecta directamente con los subsistemas DCS, incrustando capas de hardware que aseguran respuestas de bus deterministas durante los ajustes táctiles del estado del lazo. El diseño incorpora un aislamiento galvánico de canal a sistema clasificado en 1500 VCA para aislar las arquitecturas lógicas de la consola de las interrupciones de voltaje de modo común. Al establecer rutas de hardware independientes para los interruptores de selección de modo y las teclas de confirmación, la interfaz del controlador mantiene actualizaciones de registro de baja latencia mientras filtra la interferencia electromagnética en enlaces de terminal de larga distancia.

Preguntas frecuentes

P: ¿Qué parámetro específico altera la tecla de confirmación de operación Tipo A en el registro de control?

R: La tecla de confirmación Tipo A actúa como una compuerta de hardware física que obliga al microcontrolador del módulo local a validar los ajustes de enclavamiento antes de cambiar los valores de seguimiento de salida del sistema.

P: ¿Puede esta terminal de teclado funcionar de forma segura con circuitos de extensión no aislados?

R: Si bien las rutas internas de límite de canal a sistema soportan hasta 1500 VCA, las líneas externas requieren configuraciones de blindaje adecuadas para eliminar el ruido de la señal entre las referencias de tierra de la consola.

Pautas de instalación en campo

Integración de la plataforma de la consola: Coloque el módulo del teclado en la abertura de la consola del panel precortado, asegurándose de que todos los sellos de los bordes queden planos contra la superficie para bloquear la entrada de polvo ambiental.
Conexión de interconexión MIL: Conecte el cable del conector MIL designado al conjunto del puerto trasero, bloqueando los clips de retención físicos para asegurar las rutas de contacto eléctrico internas.
Matriz de conexión a tierra de blindaje: Conecte el chasis de la carcasa de la consola directamente a la barra de tierra limpia principal de la instrumentación a través de conductores de cobre de baja impedancia.
Gestión de tensión de cables: Asegure todos los haces de enrutamiento de transmisión internos a los amarres estructurales dentro del gabinete, evitando la tensión mecánica en los enchufes del conector del módulo.
