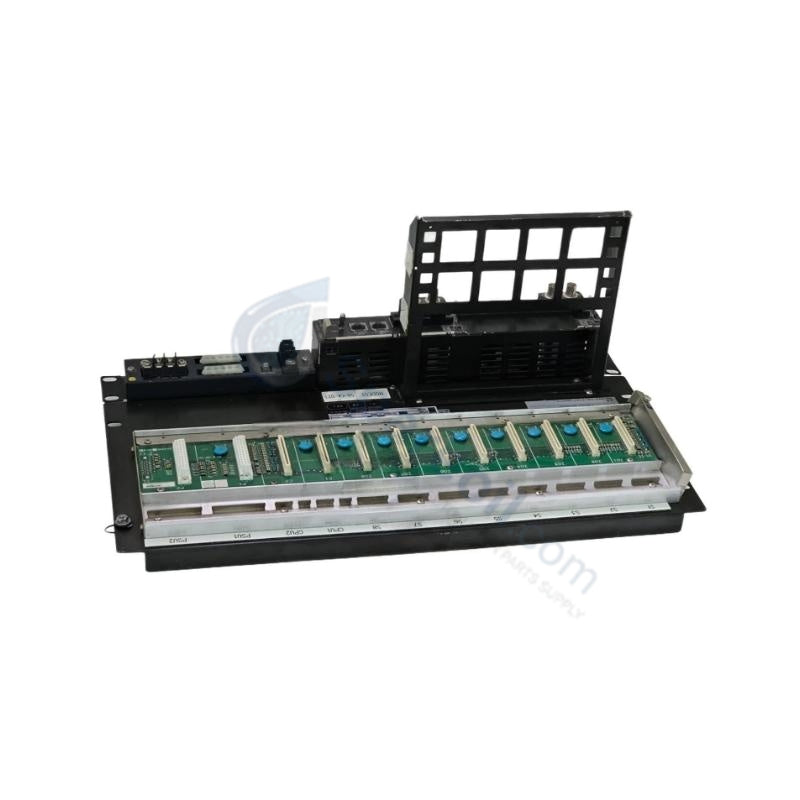

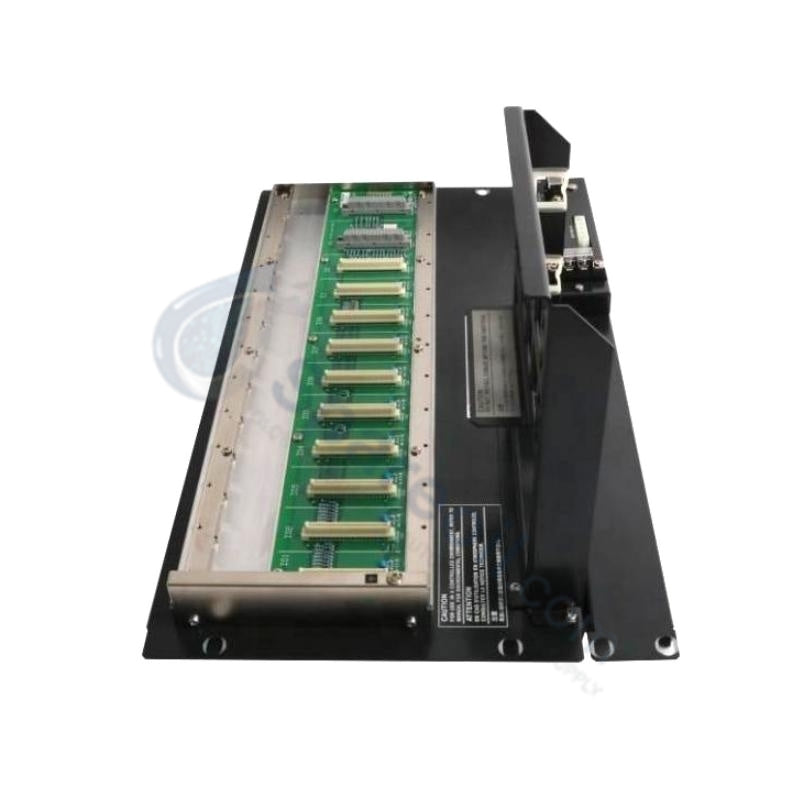

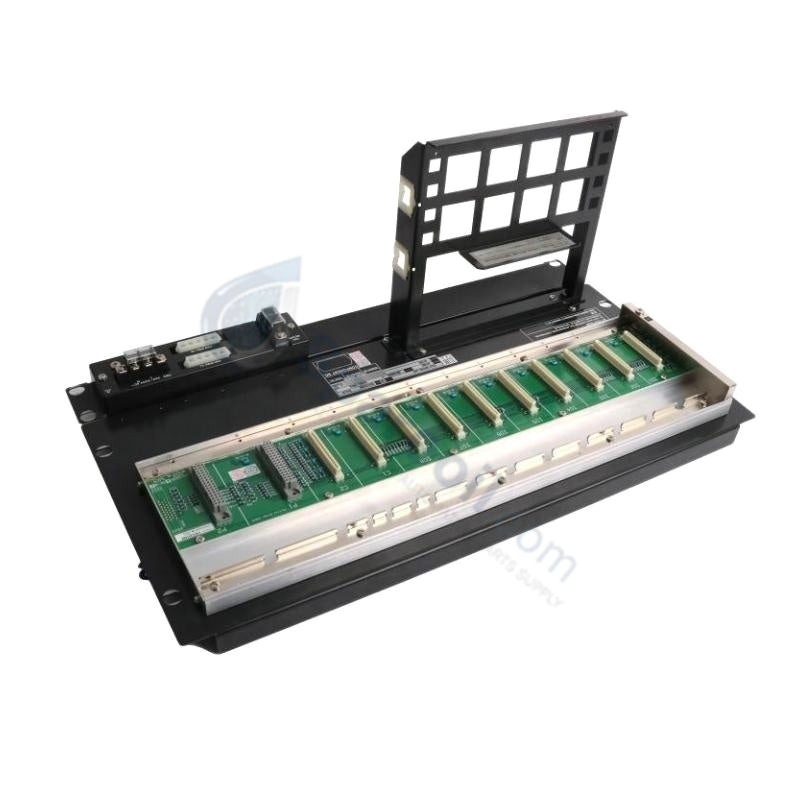

Unidad de nodo de bus Yokogawa ANR10D-420 CENTUM ESB

El Yokogawa ANR10D-420, también catalogado como la Unidad de Nodo de Bus ANR10D, funciona como un componente de hardware dedicado para la comunicación puente entre las Unidades de Control de Campo y los módulos de E/S remotos dentro de las plataformas Yokogawa CENTUM VP.

Desglose de sufijos y matriz de modelos

Código de sufijo	Opción	Descripción
ANR10D	Modelo base	Unidad de nodo de bus ESB
-4	Fuente de alimentación	Configuración de fuente de alimentación redundante doble
2	Tensión de línea	Entrada de alimentación de 220 V CA a 240 V CA
0	Protección	Tipo básico sin protección contra explosiones

Especificaciones de hardware

Parámetro	Especificación
Modelo	ANR10D-420
Marca	Yokogawa
Origen	Japón
Peso	2.0 kg (base del chasis) a 10.0 kg (nodo completamente poblado)
Dimensiones	482.6 mm x 221.5 mm x 21.3 mm
Temperatura de funcionamiento	-20 °C a 70 °C
Consumo de energía	230 VA / 120 W
Tensión de entrada	220 V CA a 240 V CA (50/60 Hz)
Fuente de alimentación de salida	5.1 V CC (7.8 A), 24 V CC (1.7 A) a través de módulos de fuente de alimentación
Compatibilidad del sistema	Plataformas Yokogawa CENTUM VP y ProSafe-RS
Capacidad del módulo	Admite hasta 8 módulos de E/S por nodo
Bus de comunicación	Interfaz de bus ER/ESB (hasta 14 nodos remotos por FCU)
Ciclo de actualización de datos	Menos de 1 s para variables de campo estándar
Montaje en rack	Montaje en rack estándar de 19 pulgadas

Conectividad FOUNDATION Fieldbus / Profibus PA y aislamiento de canales

La unidad de nodo ANR10D-420 aloja tarjetas de E/S remotas que procesan FOUNDATION Fieldbus, Profibus PA e instrumentos de protocolo de bucle HART de 4-20 mA estándar. Los buses de la placa posterior interna incorporan barreras de aislamiento galvánico de canal a canal y de nodo a sistema para evitar que los picos transitorios de campo entren en el núcleo del controlador. Las líneas de bus ER redundantes dobles gestionan las comunicaciones de campo deterministas, manteniendo ciclos de escaneo continuos en las subredes de entrada y salida conectadas.

Preguntas frecuentes

P: ¿Cómo se comporta la arquitectura de fuente de alimentación redundante doble durante una interrupción de la tensión de la línea de CA?

R: El chasis admite dos módulos de fuente de alimentación independientes alimentados por líneas de CA de 220-240 V separadas. Si falla una fuente de entrada o un módulo de alimentación, el módulo secundario soporta la carga completa interna de 5.1 V CC y 24 V CC de la placa posterior sin interrumpir el funcionamiento de la tarjeta de E/S.

P: ¿Qué limitaciones de montaje existen para las variantes de nodo sin protección contra explosiones?

R: El código de sufijo "0" designa un chasis básico sin protección contra explosiones. El hardware debe residir dentro de un gabinete no peligroso y con control ambiental a menos que se implementen barreras de protección contra explosiones externas.

Pautas de instalación en campo

Monte la unidad ANR10D-420 en un marco de gabinete estándar de 19 pulgadas. Apriete los cuatro tornillos de montaje del panel frontal de forma segura para eliminar el pandeo mecánico y proteger los conectores internos contra las vibraciones.

Conecte ambos circuitos de alimentación de 220-240 V CA a sus terminales de módulo de alimentación designados. Encamine los cables de comunicación del bus ER primario y secundario a través de canales de cableado separados para evitar daños por modo común en los cables. Conecte el cable de drenaje blindado a una única barra de toma de tierra protectora del gabinete.
