ANR10D-423 Hoja de datos y manual técnico de Yokogawa CENTUM VP

Yokogawa ANR10D-423 Unidad de nodo de interfaz de bus ER de CENTUM VP

Yokogawa ANR10D-423 Unidad de nodo de interfaz de bus ER de CENTUM VP

Disponibilidad: 20 Quedan en stock

Unidad de nodo de interfaz DCS Yokogawa ANR10D-423 La Yokogawa ANR10D-423, también catalogada como la tarjeta ANR10D DCS, funciona como...

Código: ANR10D-423

Manufacturer: Yokogawa
Product No.: ANR10D-423
Product Type: Tarjetas de Módulos DCS
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 10000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

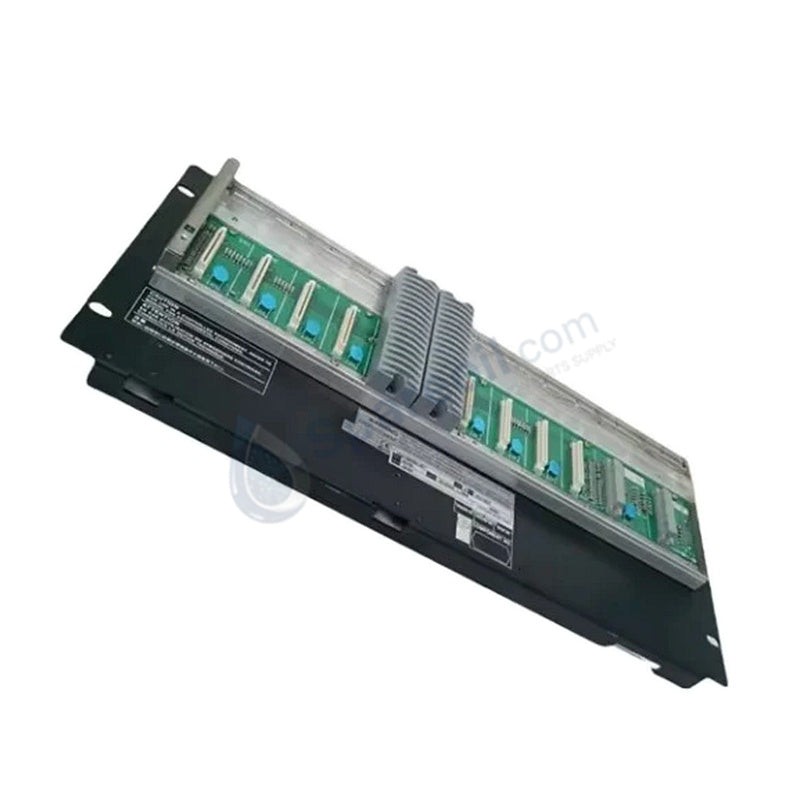

Unidad de nodo de interfaz DCS Yokogawa ANR10D-423

La Yokogawa ANR10D-423, también catalogada como la tarjeta ANR10D DCS, funciona como un componente de hardware dedicado para la adquisición de señales de campo y el procesamiento de control central dentro de las plataformas Yokogawa CENTUM CS 3000 y CENTUM VP. La unidad montada en rack enruta las señales de entrada analógicas y los estados de contacto digital a través de una arquitectura de sistema de bus ER de doble redundancia para preservar la ejecución de control determinista en tiempo real.

Desglose de sufijos y matriz de modelos

ANR10D: Serie de módulo base que designa una unidad de nodo de bus ER para subsistemas de la unidad de control de campo (FCU) de Yokogawa.
-423: Código de opción de hardware que denota interfaces de comunicación de bus ER de doble redundancia emparejadas con una configuración de fuente de alimentación interna de 220-240 VCA.

Especificaciones de hardware

Parámetro	Especificación
Modelo	ANR10D-423
Marca	Yokogawa
Origen	Japón
Peso	10 kg (22 lbs)
Dimensiones	480 x 180 x 450 mm
Temperatura de funcionamiento	0 a 55 grados C
Consumo de energía	230 VA, 120 W (a 220-240 VCA)
Opciones de energía de entrada	220-240 VCA (50/60 Hz)
Bus de comunicación	Bus ER de doble redundancia
Adquisición de señal	Entrada/salida analógica de 4-20 mA CC / 1-5 VCC y de contacto
Resolución A/D	Conversión A/D de 16 bits
Precisión	+/-0,1% del rango
Aislamiento de canal	1500 VCA (canal a sistema)
Factor de forma	Unidad de nodo montable en rack de 19 pulgadas
Certificaciones	CE, C-Tick, estándares IEC/EN

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

La unidad de nodo ANR10D-423 incorpora circuitos de aislamiento de canal a canal de alta densidad para evitar que las corrientes de bucle de tierra y los picos de voltaje en modo común corrompan las mediciones de campo. Al procesar señales de protocolo de bucle HART estándar de 4-20 mA de transmisores de campo, la circuitería interna de acondicionamiento de señal amortigua los bucles de corriente entrantes contra la interferencia electromagnética (EMI) de alta frecuencia. La capa de aislamiento galvánico integrada bloquea transitorios de hasta 1500 VCA entre los canales de E/S individuales y el bus de la placa posterior central, asegurando una deriva de línea de base cero y manteniendo la linealidad de la medición en tarjetas de entrada analógicas de alta densidad.

Preguntas frecuentes

P: ¿Cómo mantiene el ANR10D-423 las comunicaciones del nodo durante una interrupción de la línea del bus ER principal?

R: El módulo ejecuta el enrutamiento de señal activo a través de una arquitectura de bus ER de doble redundancia. Si el cable del bus ER principal encuentra un circuito abierto o una degradación de la señal, los interruptores de hardware internos conmutan las rutas de transmisión y recepción a la línea del bus secundario en microsegundos, evitando tiempos de espera de comunicación o pérdida de datos del proceso.

P: ¿Pueden los técnicos de mantenimiento reemplazar tarjetas de interfaz de E/S individuales dentro del chasis ANR10D-423 bajo condiciones de funcionamiento en vivo?

R: Sí, las tarjetas de E/S instaladas admiten la inserción y extracción en vivo cuando la unidad de nodo permanece energizada. Sin embargo, los técnicos deben mantener las precauciones de conexión a tierra estática y verificar que las tarjetas de reemplazo compartan revisiones de hardware idénticas para evitar interrupciones del ciclo del bus.

Pautas de instalación en campo

Monte la unidad ANR10D-423 horizontalmente dentro de un marco de gabinete estándar de 19 pulgadas utilizando cuatro tornillos de panel M6 apretados a un torque de 4.5 Nm. Establezca una conexión a tierra de baja impedancia conectando un conductor de tierra protector dedicado al borne de tierra ubicado en la parte posterior del chasis antes de aplicar la alimentación de CA principal. Coloque los cables del bus ER de doble redundancia en bandejas de cables separadas para mantener la separación física contra daños mecánicos localizados y conductos de alimentación de alto voltaje. Al cablear bucles de entrada analógica de 4-20 mA, conecte a tierra el blindaje del cable en un solo punto en la regleta de terminales del gabinete DCS para mitigar el acoplamiento de ruido.
