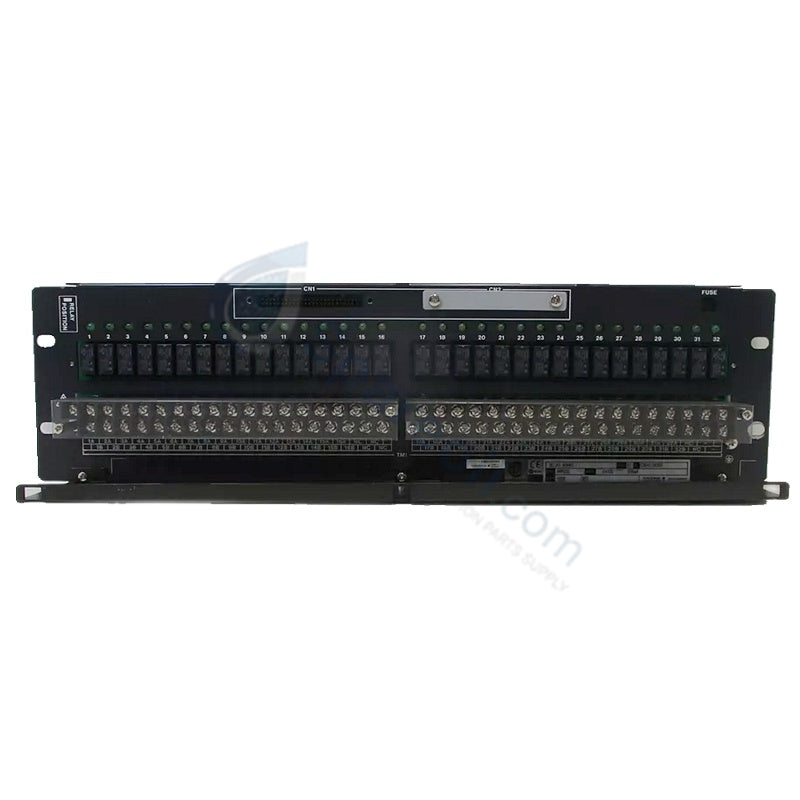

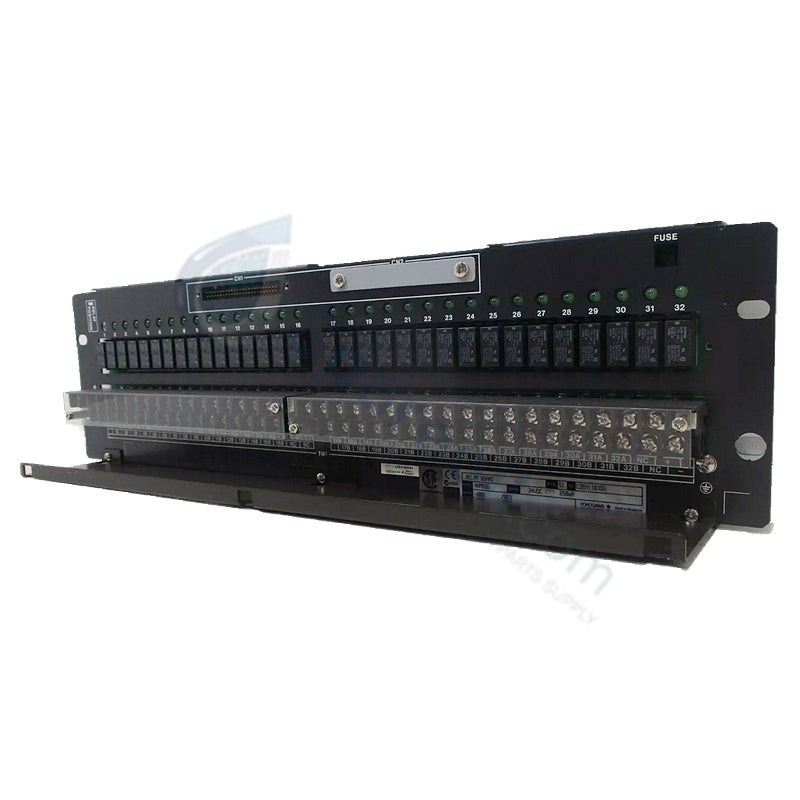

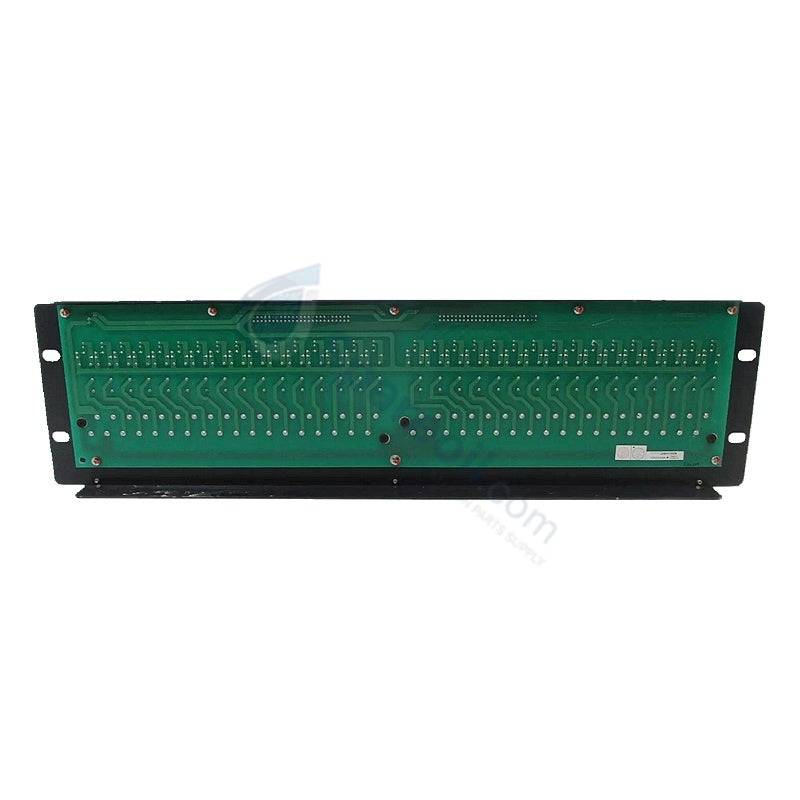

Tarjeta de relés Yokogawa ARM55D-000 CENTUM VP

La Yokogawa ARM55D-000, también catalogada como módulo de salida de relé ARM55D, funciona como un componente de hardware dedicado para el aislamiento de señales de salida digital dentro de las arquitecturas de sistemas de control distribuido CENTUM VP y CS 3000. Configurado para bucles de conmutación discretos de alta densidad, el módulo convierte comandos lógicos internos de bajo voltaje en cambios de estado de contacto seco físicos para accionar equipos de campo.

Selección de configuración de diseño: Diseño 1

Especificaciones de hardware

Parámetro Especificación
Modelo ARM55D-000
Marca Yokogawa Electric Corporation
Origen Japón
Peso 2.2 kg
Dimensiones 18.4 cm x 48.2 cm x 13.2 cm
Temperatura de funcionamiento 0 a +60 °C
Consumo de energía 3.5 W
Densidad de puntos 32 canales de salida discretos
Tipo de salida Contactos secos de relé mecánico (Forma A / Normalmente abierto)
Tensión de salida nominal 24 VCC nominal
Capacidad de corriente de carga Hasta 2 A por canal
Resistencia de contacto Menor o igual a 50 mΩ
Resistencia de aislamiento Mínimo 10 MΩ (probado a 500 VCC)
Tensión de aislamiento Aislamiento de canal a sistema clasificado en 1500 VCA
Tiempo de respuesta Menor o igual a 10 ms
Arquitectura de montaje Diseño estándar de montaje en rack de 19 pulgadas
Tipo de conexión Terminales de tornillo M4 e interfaz de conector MIL
Configuración del sufijo -000 Tipo de uso general no a prueba de explosiones
Temperatura de almacenamiento -20 a +70 °C
Envolvente de humedad 5 a 95 % HR (sin condensación)

Atributos técnicos de instrumentación de control de procesos y DCS

Esta unidad de ejecución maneja la actuación de dispositivos externos a través de una serie de 32 relés mecánicos independientes mientras aplica límites de aislamiento físico. La interfaz se basa en barreras de aislamiento galvánico automáticas de canal a sistema clasificadas hasta 1500 VCA para interceptar transitorios de alto voltaje antes de que puedan penetrar la lógica activa del backplane de control. Para garantizar una ejecución ininterrumpida de comandos en bucles de alta disponibilidad, la arquitectura del módulo admite configuraciones de cableado de coincidencia redundante dual, lo que permite la conmutación automática de línea sin interrumpir la corriente a los actuadores de campo.

Preguntas frecuentes

P: ¿Qué precauciones se deben tomar al conmutar cargas inductivas con este módulo?

R: Los contactos de relé mecánicos son susceptibles a la formación de arcos causada por la fuerza contraelectromotriz inductiva; los usuarios deben instalar componentes externos de supresión de sobretensiones (diodos para circuitos de CC o RC snubbers para circuitos de CA) directamente a través de los terminales de carga inductiva.

P: ¿Se puede cambiar el módulo en caliente mientras el DCS está ejecutando activamente la lógica del proceso?

R: Cuando se configura en una configuración de redundancia dual, la placa redundante inactiva puede someterse a rutinas de reemplazo estándar sin alterar el flujo de datos ni cambiar el estado de las líneas de salida activas.

Pautas de instalación en campo

  • Fijación de montaje en rack: Alinee las orejas del chasis con la disposición vertical estándar de 19 pulgadas dentro del gabinete del instrumento, apretando los sujetadores de montaje para asegurar la estabilidad estructural.
  • Tendido de cables de terminal: Pase las líneas de los actuadores de campo a través de las rutas de cableado designadas directamente a los bloques de tornillos M4 incorporados, pelando uniformemente las cubiertas de los cables de los terminales para evitar que los conductores expuestos creen cortocircuitos.
  • Matriz de conexión a tierra del blindaje: Conecte los blindajes de drenaje de los instrumentos externos a la barra colectora de tierra limpia dedicada dentro del gabinete del panel para mitigar la interferencia electromagnética y el acoplamiento capacitivo.
  • Gestión de la vida útil de los contactos: Verifique que el consumo de corriente se mantenga por debajo del límite de 2 A por canal utilizando fusibles en línea donde sea necesario, y ejecute pruebas de diagnóstico de rutina para verificar la integridad de los contactos en bucles de conmutación muy activos.
