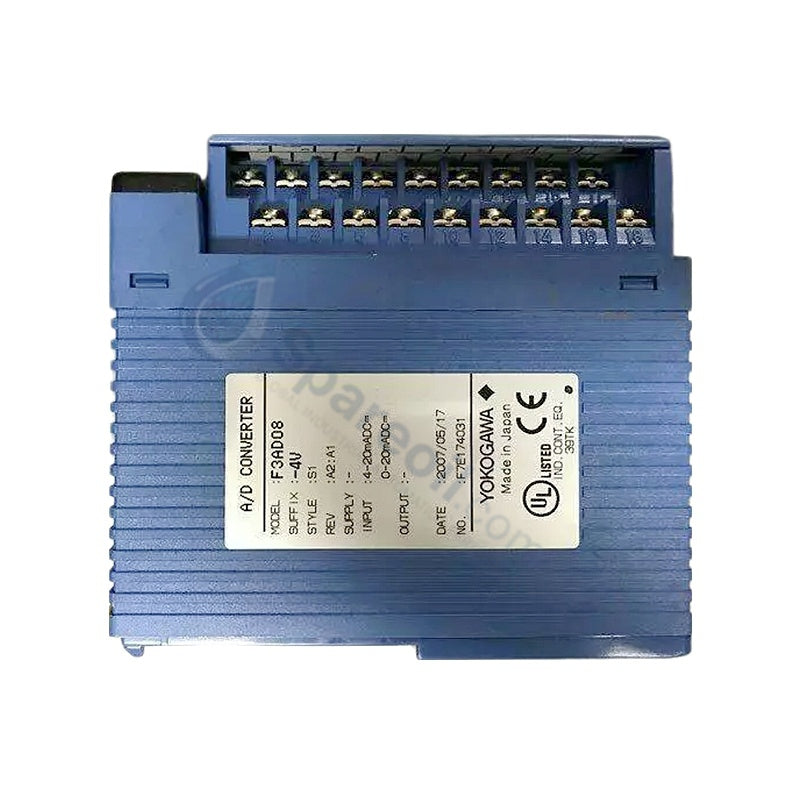

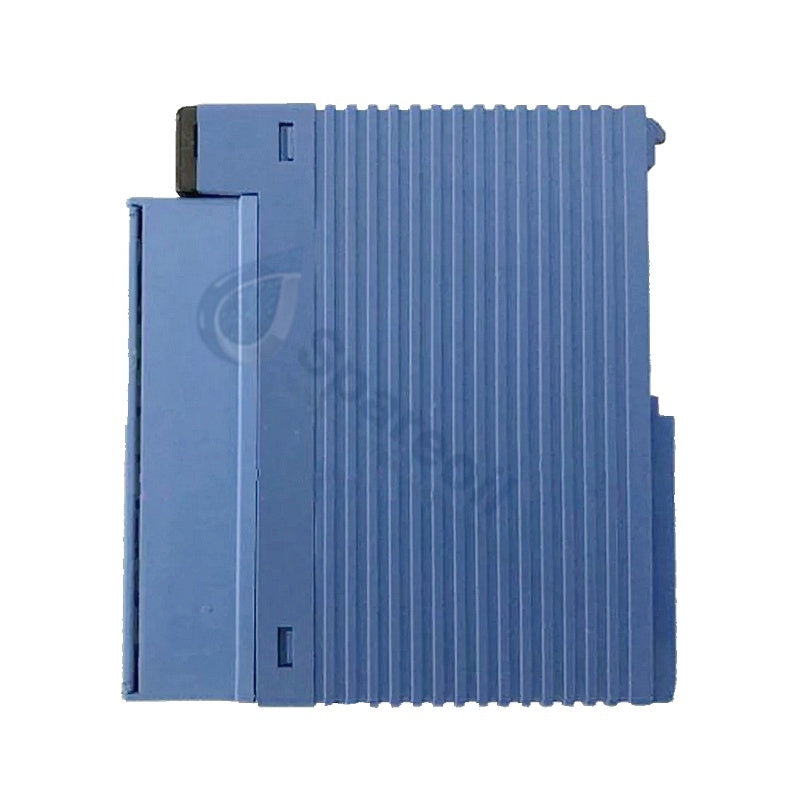

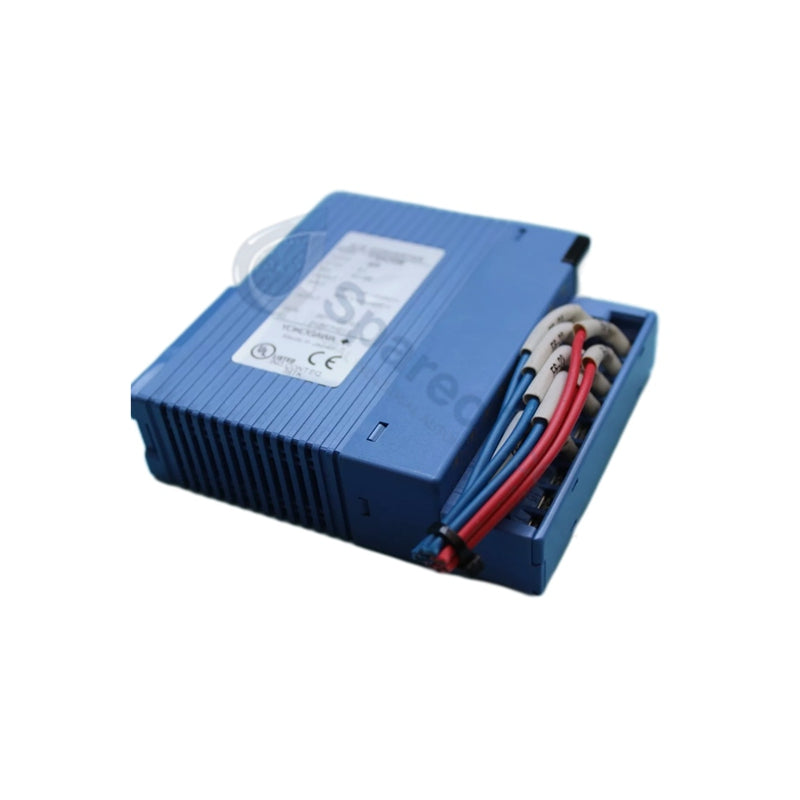

Módulo de entrada analógica Yokogawa F3AD08-4W FA-M3

Configurado para la adquisición de señales de corriente de alta velocidad en plataformas PLC FA-M3, el Yokogawa F3AD08-4W (Módulo de entrada analógica F3AD08-4W) proporciona ejecución física/eléctrica directa. El módulo acepta 8 lazos de corriente analógica diferencial (0–20 mA CC o 4–20 mA CC) a través de un bloque de terminales de 18 puntos, donde los convertidores A/D internos ejecutan la digitalización de 12 bits a velocidades seleccionables. Las barreras de aislamiento de optoacoplador integradas bloquean el ruido de modo común inducido por el campo, mientras que las interfaces de bus internas enrutan los valores de proceso digital a través del plano posterior del controlador central sin retrasos en la transmisión.

Especificaciones de hardware

Parámetro Especificación
Modelo F3AD08-4W
Marca Yokogawa
Origen Japón
Familia de productos FA-M3 / FA-M3V
Tipo de módulo Módulo de entrada analógica
Número de canales 8 entradas diferenciales
Rango de señal de entrada 0–20 mA CC, 4–20 mA CC (-1.0 a 21.0 mA CC)
Entrada máxima absoluta ±25 mA CC o ±18 V CC
Resistencia de entrada 250 Ω
Resolución de conversión A/D 12 bits (hasta 1.6 µA)
Velocidad de conversión Seleccionable: 50 µs a 100 ms por canal
Precisión general ±0.1% FS a 23 °C, ±0.2% FS a 0 a 55 °C
Aislamiento eléctrico Aislamiento de optoacoplador (terminales de entrada a circuitos internos)
Tensión soportada 500 V CC durante 1 minuto
Tensión de modo común ±6 V CC máx.
Consumo de energía 210 mA a 5 V CC
Temperatura de funcionamiento 0 a 55 °C
Dimensiones físicas 28.9 x 100 x 106.2 mm
Peso de la unidad 0.20 kg
Terminal externo Bloque de terminales desmontable de 18 puntos (tornillos M3.5)

Protocolo de bucle HART de 4-20 mA y aislamiento de canal a canal

El módulo procesa bucles de transmisor analógico estándar de 4-20 mA CC, mientras que las barreras internas de optoacoplador proporcionan un aislamiento robusto entre los terminales de campo y la lógica interna de la CPU. Las unidades de ejecución de hardware integradas gestionan el filtrado digital por canal (retardo de primer orden o promedio móvil) y los desfases de cero/span, después de lo cual los valores digitales escalados pasan al plano posterior del sistema sin sobrecarga de la CPU. La separación galvánica suprime las corrientes de bucle de tierra a través de los bucles de campo, mientras que las rutinas de autodiagnóstico internas auditan activamente los niveles de corriente fuera de rango y el estado del circuito de hardware durante la ejecución operativa.

Preguntas frecuentes

P: ¿Puede el módulo F3AD08-4W procesar señales de entrada de voltaje de 0-10 V directamente en sus canales?

R: No. El circuito interno utiliza una resistencia de derivación integrada de 250 Ω escalada específicamente para bucles de corriente (0–20 mA y 4–20 mA). Conectar fuentes de voltaje directo sin procesar puede exceder las clasificaciones de corriente máximas y dañar los componentes de derivación internos.

P: ¿El módulo admite la extracción en vivo o el reemplazo del bloque de terminales mientras el rack FA-M3 permanece encendido?

R: Los técnicos pueden desconectar de forma segura el bloque de terminales externo de 18 puntos para el mantenimiento del bucle, pero extraer el módulo del rack base requiere desenergizar la fuente de alimentación del plano posterior de 5 V CC principal para evitar el bloqueo del bus del sistema.

P: ¿Cómo maneja el módulo los valores de señal fuera del rango normal de 4-20 mA?

R: El convertidor integrado mide rangos extendidos (-1.0 a 21.0 mA CC), después de lo cual el firmware interno activa una bandera de sobre rango y mantiene los registros de proceso de acuerdo con los parámetros de seguridad preconfigurados.

Pautas de instalación en campo

  1. Mitigación y manejo de ESD: Los técnicos deben conectar una correa de muñeca antiestática conectada a tierra al rack del gabinete antes de retirar la tarjeta de su bolsa protectora. Manipule el módulo estrictamente por su carcasa de plástico exterior para proteger los contactos del conector de borde contra daños por ESD.
  2. Montaje mecánico: Inserte las pestañas de alineación superior e inferior del módulo en la ranura base FA-M3 designada. Empuje la unidad firmemente hacia adentro hasta que la palanca de bloqueo encaje con un clic audible para confirmar la alineación mecánica del asiento.
  3. Cableado de campo y conexión a tierra de blindaje: Conecte los bucles de corriente de 4-20 mA utilizando un cable blindado de par trenzado a los tornillos terminales M3.5. Apriete los tornillos terminales uniformemente a 0.8 Nm y termine los blindajes de los cables a una barra de tierra de un solo gabinete para evitar la captación de ruido.
  4. Espacio libre térmico y orientación: Monte el rack base verticalmente para facilitar la disipación natural del calor a través de las ranuras de ventilación. Mantenga al menos 50 mm de espacio sin obstrucciones por encima y por debajo del chasis del rack para mantener las temperaturas de funcionamiento estrictamente dentro de la ventana de 0 a 55 °C.
