S9548FA Yokogawa CENTUM VP Hoja de datos y manual técnico

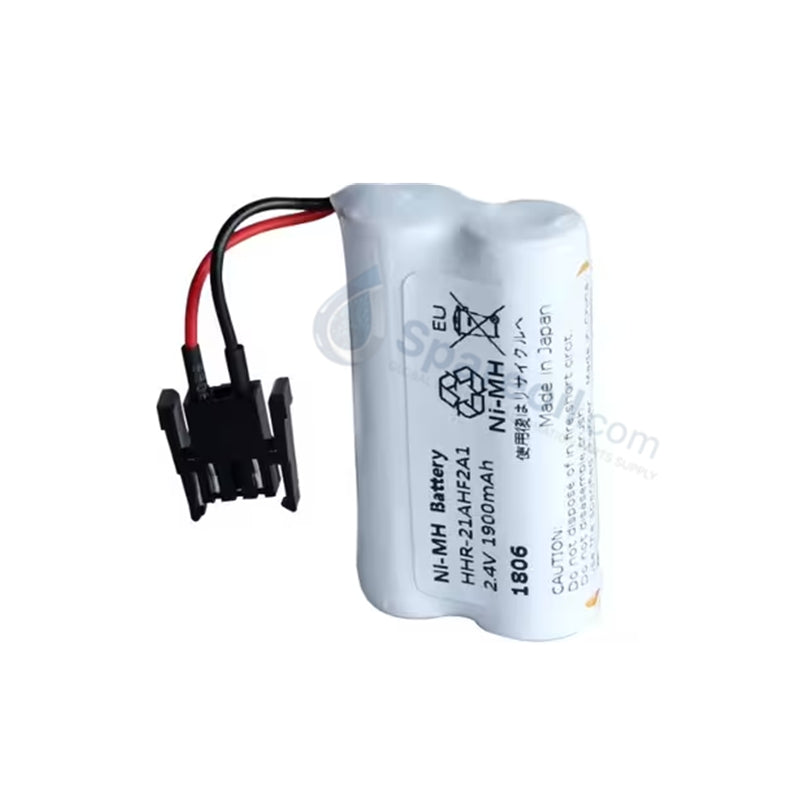

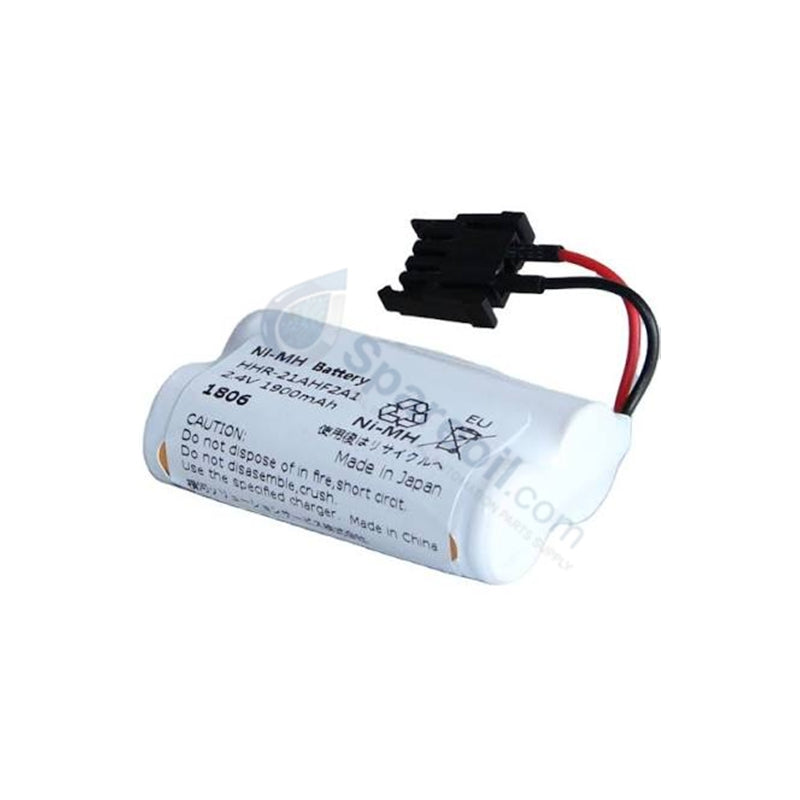

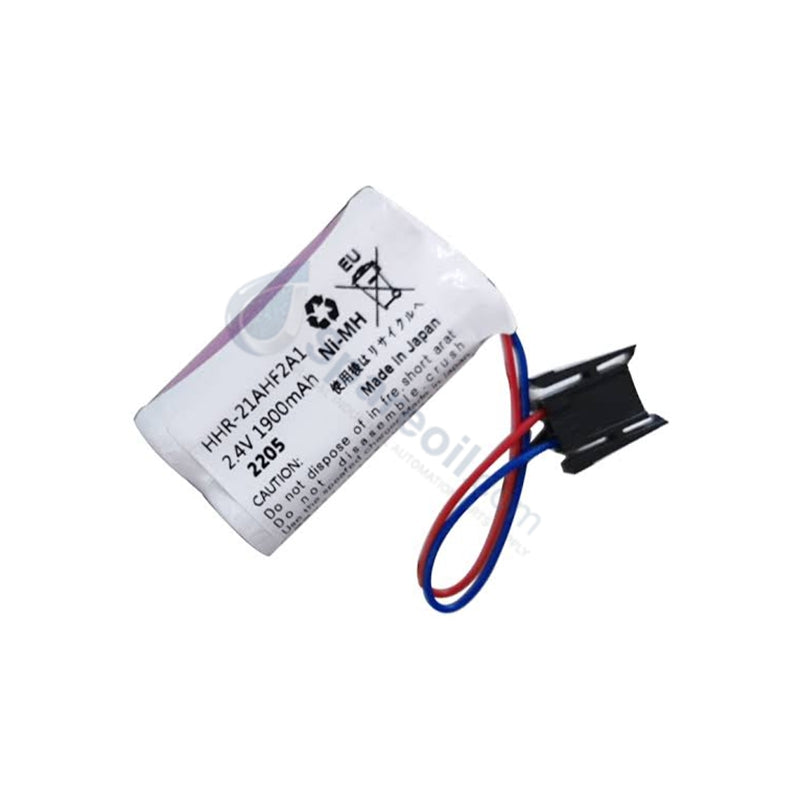

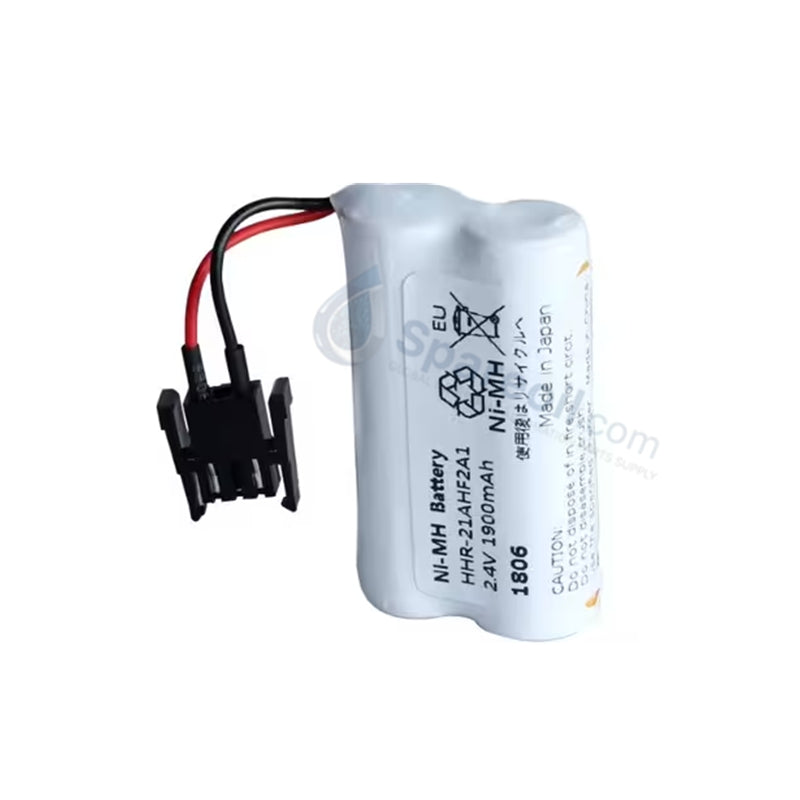

Unidad de batería DCS Yokogawa S9548FA HHR-21AHF2A1 2.4V 1900mAh

Unidad de batería DCS Yokogawa S9548FA HHR-21AHF2A1 2.4V 1900mAh

Disponibilidad: 20 Quedan en stock

Unidad de batería Yokogawa S9548FA La Yokogawa S9548FA, también catalogada como la Unidad de batería S9548FA (HHR-21AHF2A1), funciona como un...

Código: HHR-21AHF2A1

Manufacturer: Yokogawa
Product No.: HHR-21AHF2A1
Product Type: Fuentes de alimentación
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 20g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Unidad de batería Yokogawa S9548FA

La Yokogawa S9548FA, también catalogada como la Unidad de batería S9548FA (HHR-21AHF2A1), funciona como un componente de hardware dedicado para la retención de energía de respaldo y la preservación de la memoria volátil dentro de los controladores y módulos de memoria DCS de Yokogawa. El conjunto proporciona energía de CC continua para salvaguardar los parámetros críticos del sistema y los datos de configuración del sistema durante interrupciones de energía principales.

Especificaciones de hardware

Parámetro	Especificación
Modelo	S9548FA (HHR-21AHF2A1)
Marca	Yokogawa
Origen	Japón
Peso	0,02 kg (20 g)
Dimensiones	45 x 20 x 5 mm
Temperatura de funcionamiento	-20 a 55 grados C
Consumo de energía	Celda de respaldo de batería pasiva
Tipo de química	Hidruro metálico de níquel (Ni-MH)
Voltaje nominal	2,4 VCC
Capacidad nominal	1900 mAh
Configuración de celda de batería	Paquete en serie de 2 celdas
Factor de forma	Paquete de respaldo de memoria DCS interno
Certificaciones	Cumplimiento de RoHS, SGS, UN38.3

Protocolo de bucle HART 4-20 mA y aislamiento de canal

El paquete de batería de respaldo S9548FA proporciona energía secundaria aislada directamente a los circuitos de retención de memoria dentro de las unidades de procesador DCS, manteniendo el funcionamiento del reloj interno del sistema y los estados de registro volátiles independientemente del bus de alimentación principal de 24 VCC. Al mantener la integridad de la memoria lógica durante eventos de apagado de emergencia (ESD) o caídas totales de línea, la unidad evita la pérdida de parámetros de calibración, tablas de asignación de dispositivos de campo y valores de ajuste de línea base asociados con los instrumentos del protocolo de bucle HART de 4-20 mA conectados. El aislamiento físico del paquete de batería preserva la integridad de la referencia a tierra en los nodos de procesamiento y evita que el ruido de la fuente parásita se acople a los circuitos de medición analógica de alta resolución.

Preguntas frecuentes

P: ¿Cuál es el procedimiento para reemplazar el paquete de baterías S9548FA sin interrumpir las operaciones activas del sistema DCS?

R: Los técnicos pueden intercambiar en caliente de forma segura el paquete de baterías S9548FA mientras el módulo del controlador host permanece completamente energizado por la alimentación principal del sistema de 24 VCC. Cuando la alimentación de la línea principal está activa, el controlador extrae corriente de funcionamiento del backplane, lo que permite al personal técnico desconectar el conjunto de batería agotada e instalar el paquete de reemplazo sin perder el contenido de la SRAM ni la sincronización del reloj del sistema en tiempo real.

P: ¿Qué indicadores de diagnóstico o alertas del sistema señalan una batería S9548FA agotada?

R: El módulo DCS Yokogawa host monitorea continuamente el voltaje del terminal de la celda del S9548FA. Cuando el voltaje cae por debajo del umbral mínimo de respaldo lógico, el procesador activa una alarma de diagnóstico del sistema en la consola del operador e ilumina un LED de BATERÍA BAJA dedicado en el panel frontal del módulo, lo que indica que el personal de mantenimiento debe reemplazar el paquete antes de cualquier interrupción de mantenimiento programada.

Pautas de instalación en campo

Al instalar el paquete de baterías S9548FA en un controlador o módulo de memoria DCS de Yokogawa, primero inspeccione el mazo de cables y el conector polarizado en busca de daños físicos. Alinee cuidadosamente las pestañas de chavetero del conector con el zócalo de acoplamiento del módulo para asegurar la polaridad correcta antes de presionar firmemente la carcasa del conector en su lugar. Asegure la carcasa de la batería en su clip de retención dedicado dentro de la carcasa del módulo para evitar que la vibración mecánica desaloje el conjunto. Manipule el paquete de baterías evitando cortocircuitar los pines terminales expuestos y deseche las celdas de Ni-MH agotadas en pleno cumplimiento de las normativas ambientales locales.
