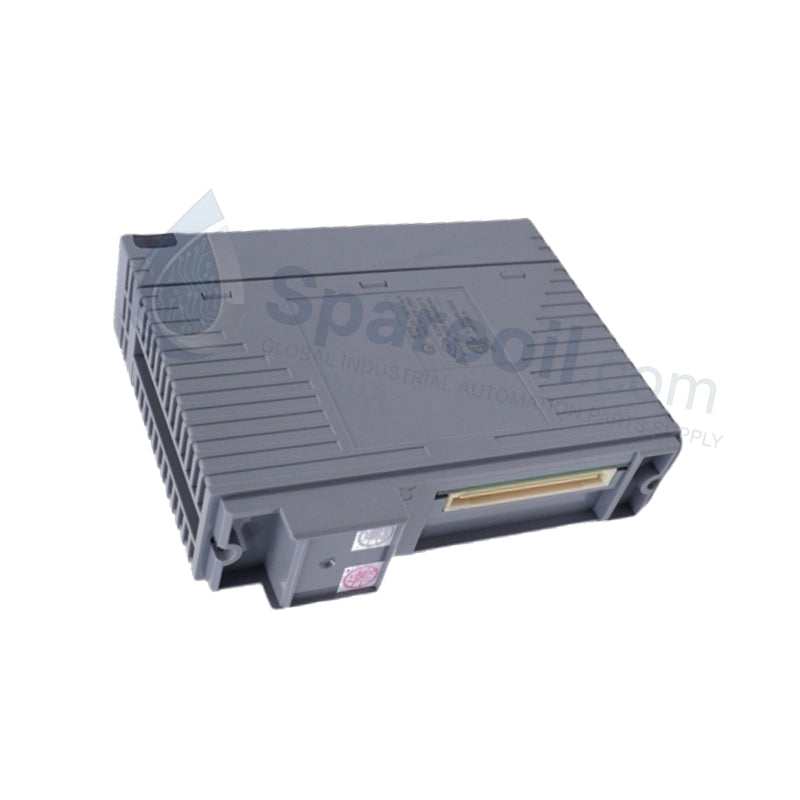

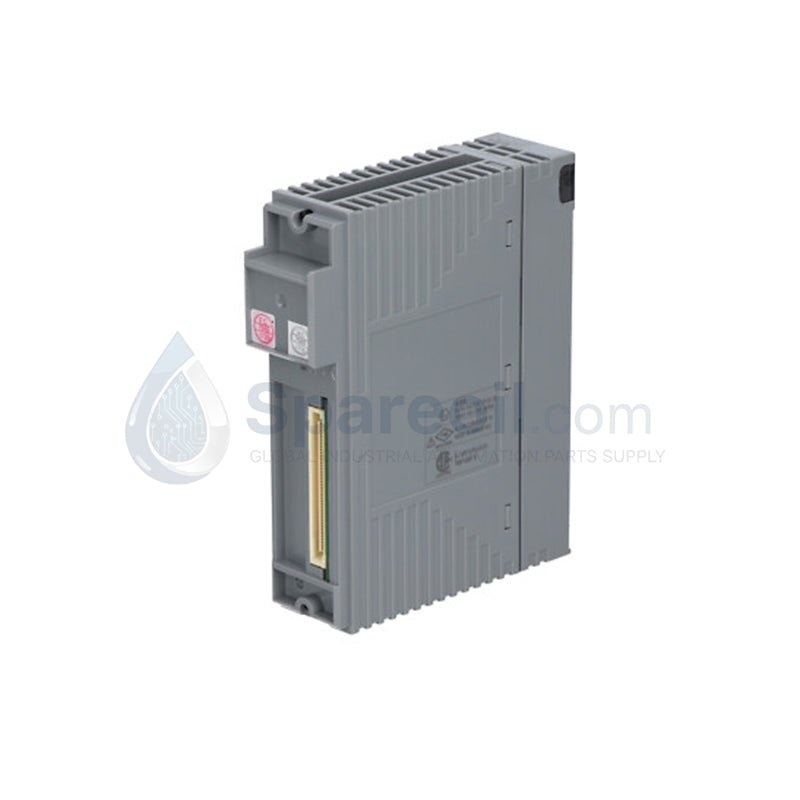

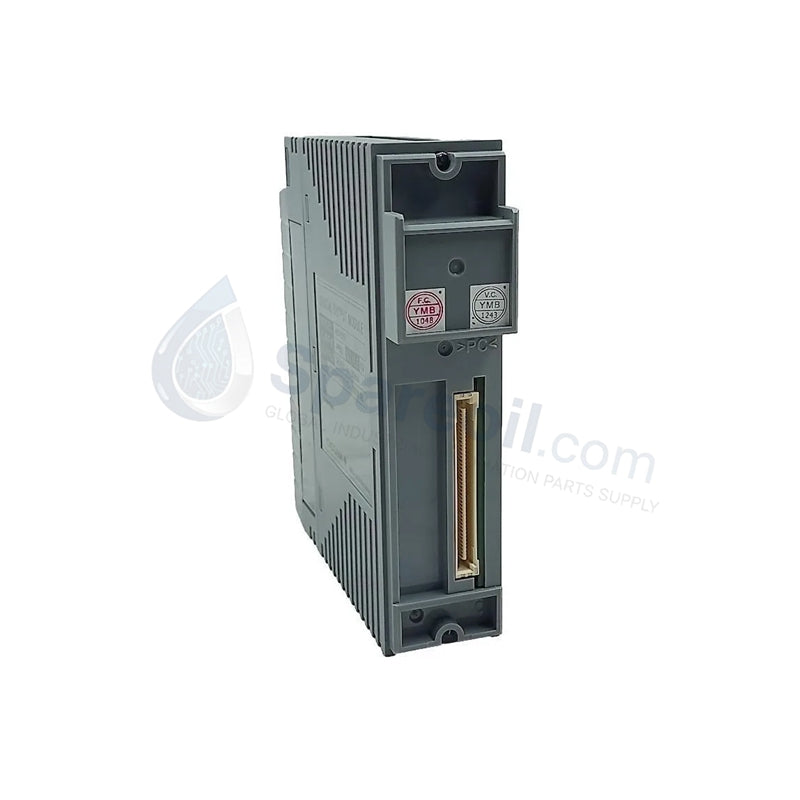

Módulo acoplador de bus YOKOGAWA SCE401-11 S1

Configurado para comunicación de bus ESB de alta velocidad en sistemas CENTUM VP, el YOKOGAWA SCE401-11 S1 (módulo acoplador de bus SCE401-11) proporciona una ejecución física y eléctrica directa de la transferencia de datos entre las unidades de control de campo y las unidades de nodo de E/S remotas.

Especificaciones de hardware

Parámetro Especificación
Modelo SCE401-11 S1
Marca YOKOGAWA
Origen Japón
Peso 0,24 kg
Dimensiones 32,8 mm x 129,5 mm x 130 mm
Temperatura de funcionamiento Especificaciones ambientales estándar del gabinete
Consumo de energía 24 VCC / 0,5 A
Velocidad de transmisión 128 Mbps
Unidades de nodo máx. 9 unidades
Distancia de transmisión Máx. 10 m

Aislamiento de canal a canal y conectividad DCS

El módulo SCE401-11 mantiene la integridad dentro de la arquitectura CENTUM VP al implementar una estricta separación eléctrica para sus puertos de comunicación de bus ESB. Este aislamiento de canal a canal es necesario para evitar que los bucles de tierra y la interferencia de ruido de alta frecuencia provenientes de subsistemas de E/S externos lleguen a la placa posterior del procesador. El módulo admite una lógica precisa de compensación de unión fría (CJC) cuando se integra con subsistemas de entrada analógica, lo que garantiza que el rendimiento de 128 Mbps siga siendo determinista. Al utilizar una trama serie de alta velocidad, el módulo garantiza que el intercambio de datos crítico en el tiempo entre la CPU y las unidades de nodo remotas (como ANB10S/D) se adhiera a los estrictos requisitos de temporización del ciclo de control del DCS.

Preguntas frecuentes

P: ¿Se puede configurar el módulo SCE401-11 para un funcionamiento redundante?

R: Sí, el módulo admite configuraciones de doble redundancia. Cuando se opera en modo redundante, los módulos deben instalarse en las ranuras 7 y 8 del rack de la estación de control para permitir la conmutación por error automática.

P: ¿Cuáles son las limitaciones físicas al planificar el diseño del bus ESB?

R: La distancia total de transmisión para el bus ESB usando el SCE401-11 está limitada a 10 m. Exceder esta distancia introducirá degradación de paquetes de datos y errores de comunicación, lo que requerirá el uso de extensores ópticos compatibles si las unidades de nodo de E/S están ubicadas más lejos.

Pautas de instalación en campo

  1. Verifique que la fuente de alimentación de la estación de control esté configurada a 24 VCC y esté aislada de fuentes de ruido de alto voltaje.
  2. Inspeccione los conectores de la placa posterior de las ranuras 7 y 8 en busca de residuos o daños en los pines antes de insertar el módulo.
  3. Alinee la carcasa del módulo con las guías de la tarjeta y aplique una presión firme y uniforme hasta que la palanca de bloqueo haga clic, asegurando un acoplamiento completo con el bus de la placa posterior.
  4. Si implementa una configuración redundante, instale el módulo secundario en la ranura adyacente y verifique la sincronización del bus a través de la estación de ingeniería CENTUM VP.
  5. Asegúrese de que todos los cables del bus ESB estén correctamente blindados y conectados a tierra en el punto de entrada del gabinete para mantener los estándares de compatibilidad electromagnética (EMC).
