Descripción general del producto

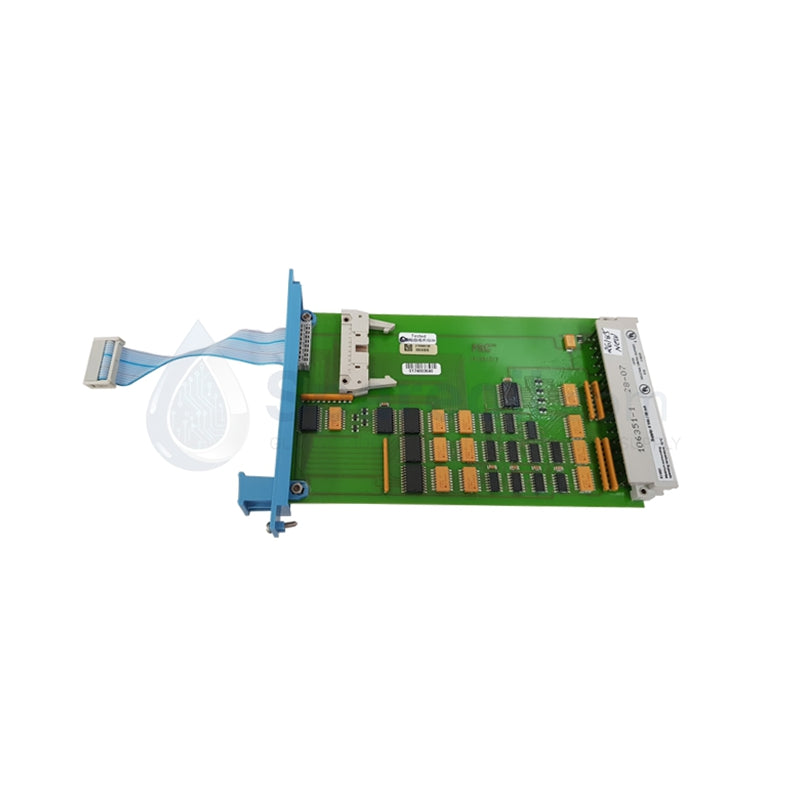

El Honeywell FC-IO-0001 (Número de pedido: 10100/2/1) funciona como la interfaz mecánica y eléctrica fundamental para las arquitecturas Honeywell Fail-Safe Control (FSC) y Safety Manager. Esta placa base de extensión de E/S proporciona el enrutamiento de señal necesario y el puente de distribución de energía entre el solucionador de lógica de seguridad central y varios módulos de E/S digitales y analógicos del lado del campo. Al facilitar la transmisión de datos de alta integridad a través del backplane del sistema, el FC-IO-0001 garantiza que las variables críticas del proceso de los sensores y actuadores lleguen al controlador con una latencia mínima. Sirve como un componente esencial para sistemas instrumentados de seguridad (SIS) de alta disponibilidad en entornos industriales pesados, como plantas petroquímicas, refinerías y plataformas marinas.

Especificaciones técnicas

Ventajas de ingeniería

• Integridad estructural SIL 3: El FC-IO-0001 admite los lazos de seguridad más rigurosos al mantener un estricto aislamiento de la señal y la integridad del bus. Su diseño cumple con los estándares IEC 61508, proporcionando una plataforma certificada para aplicaciones críticas de apagado de emergencia (ESD) y de fuego y gas (F&G).

• Interconexiones de campo reforzadas: Los terminales de tornillo de alta resistencia garantizan conexiones resistentes a las vibraciones para el cableado de campo. Esta robusta interfaz física evita la pérdida intermitente de señal en entornos de alta vibración, como los que se encuentran cerca de turbinas industriales o estaciones de bombeo.

• Transparencia de diagnóstico avanzada: La placa base del módulo facilita el monitoreo completo de bucle cerrado y las pruebas de integridad de línea. Estas características permiten que el Safety Manager detecte fallas en el cableado de campo, incluidos circuitos abiertos y cortocircuitos, antes de que afecten la seguridad del proceso.

• Resistencia ambiental extrema: Diseñado para operar dentro de un amplio espectro térmico de –40 °C a +70 °C, el FC-IO-0001 elimina la necesidad de costosas carcasas con clima controlado en muchas instalaciones exteriores o remotas.

• Escalabilidad perfecta: La base del extensor permite una rápida expansión de la capacidad de E/S. Los ingenieros simplemente conectan tarjetas digitales o analógicas adicionales a la placa base, que las integra automáticamente en la lógica de alimentación y comunicación del sistema.

Preguntas frecuentes

• ¿El número de pedido 10100/2/1 representa el mismo producto que el FC-IO-0001?Sí. 10100/2/1 es el número de pedido específico de Honeywell para la placa base extensora de E/S FC-IO-0001. Ambos identificadores se refieren al mismo conjunto de hardware.

• ¿Puedo usar esta placa base para señales digitales y analógicas?Absolutamente. El FC-IO-0001 proporciona soporte universal de enrutamiento de señales para tarjetas de E/S digitales de 24 VCC y módulos de entrada/salida analógicos de 4–20 mA dentro de los ecosistemas de FSC y Safety Manager.

• ¿Este producto es 100% nuevo?Garantizamos que cada FC-IO-0001 es 100% equipo nuevo y original de Honeywell. Cada unidad se envía en su embalaje original sellado de fábrica con documentación técnica completa y una garantía de 12 meses.

• ¿Qué método de montaje admite el FC-IO-0001?La placa base se instala típicamente en el rack del sistema o en el conjunto del subrack, integrándose directamente con el bus del backplane de FSC/Safety Manager para la alimentación y la comunicación de datos.
