Descripción general del producto

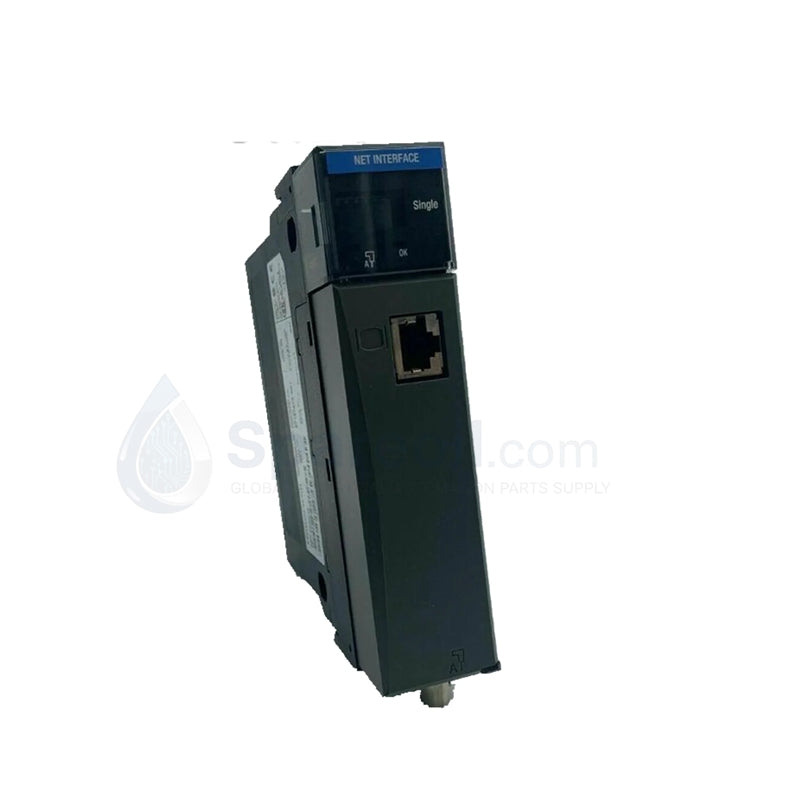

El Honeywell TC-OAV081 funciona como una interfaz de salida analógica de alto rendimiento dentro del ecosistema de E/S de la serie C de Experion PKS. Este módulo proporciona ocho canales independientes para modular equipos de campo críticos, incluidas válvulas de control, variadores de velocidad (VSD) y actuadores industriales. Ofrece señales de voltaje (±10,4 VCC) y corriente (0–21 mA) con precisión determinista. Suministramos esta unidad como 100% nueva y original, asegurando que su DCS (Sistema de Control Distribuido) mantenga la estabilidad máxima del lazo y la precisión de la respuesta.

Especificaciones técnicas

El TC-OAV081 utiliza una conversión de digital a analógico de alta resolución para garantizar un seguimiento exacto del punto de ajuste del proceso:

Ventajas de ingeniería

El TC-OAV081 aborda las rigurosas demandas de las industrias de procesos modernas mediante ingeniería de hardware avanzada:

• Respuesta de control determinista: El módulo actualiza los ocho canales cada 25 ms. Esta tasa de actualización fija garantiza un comportamiento predecible en lazos de control de acción rápida, como válvulas de bypass de turbinas de vapor o regulación de gas a alta presión.

• Fidelidad de señal de alta densidad: Con una resolución de 0,650 µA por conteo, el TC-OAV081 proporciona un control granular sobre el posicionamiento de la válvula. Esta precisión reduce las oscilaciones del proceso y minimiza el desgaste mecánico de los actuadores causado por la inestabilidad de la señal.

• Endurecimiento eléctrico excepcional: El aislamiento de sistema a usuario de 2550 VCC evita que las sobretensiones eléctricas del lado del campo dañen la placa posterior de Experion PKS. La limitación de corriente electrónica integrada a 21 mA protege el circuito interno del módulo contra cortocircuitos accidentales en el cableado de campo.

• Modos de salida flexibles: Los operadores configuran canales individuales para modos de voltaje o corriente. Esta doble capacidad elimina la necesidad de inventarios de hardware separados para diferentes tipos de señales de actuador, simplificando la gestión de piezas de repuesto.

Preguntas frecuentes

• ¿El TC-OAV081 incluye el bloque de terminales?

  No. El módulo requiere un bloque de terminales de 20 posiciones TC-TBNH para el cableado de campo, que debe solicitar por separado para completar la instalación.

• ¿Puede este módulo reemplazar unidades de salida analógicas de la Serie A o B heredadas?

  El TC-OAV081 es específico del perfil de hardware de la Serie C de Experion PKS. Si bien realiza funciones funcionales similares, debe asegurarse de que su rack de E/S y el firmware del controlador sean compatibles con los módulos de la Serie C antes de intentar una migración.

• ¿Qué sucede si un cable de campo se cortocircuita a una fuente de 24 V?

  El módulo incluye protección contra sobretensión de 24 VCA/VCC incorporada. Esta característica de seguridad suprime la sobretensión y limita la corriente a 21 mA, evitando la "falla en cascada" de todo el rack de E/S.

• ¿Esta unidad es compatible con el protocolo HART?

  El TC-OAV081 es un módulo de salida analógica estándar. Para aplicaciones que requieren comunicación digital HART para el diagnóstico de válvulas, recomendamos verificar la variante de salida analógica habilitada para HART específica de Honeywell (por ejemplo, TC-HAI o módulos similares de la Serie C).
