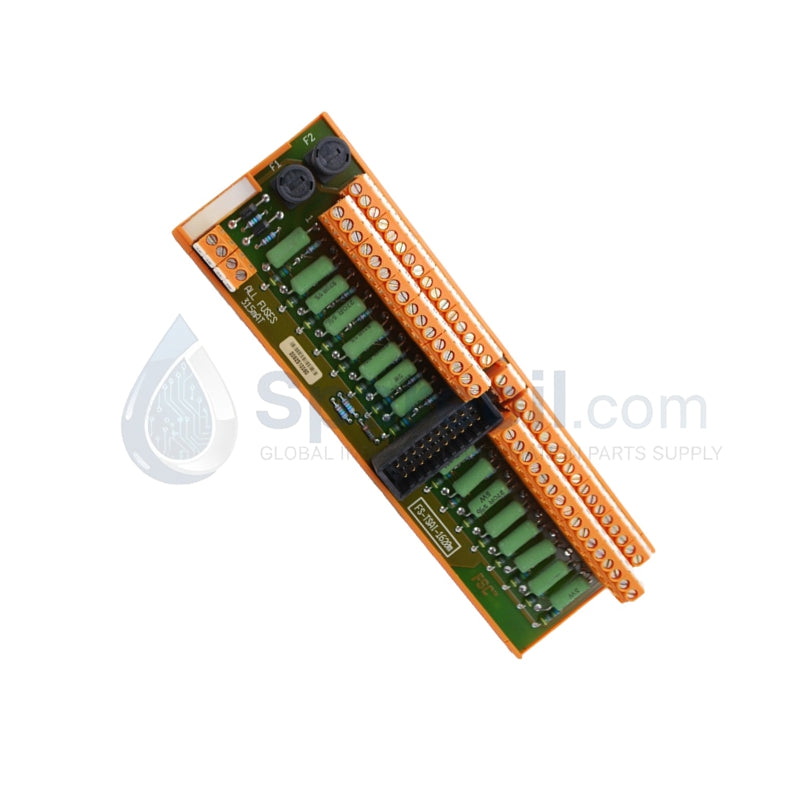

Tarjeta de Seguridad Experion PKS Honeywell FS-TSAI-1620M

El Honeywell FS-TSAI-1620M, también catalogado como Módulo de Entrada Analógica FS-TSAI-1620M, funciona como un componente de hardware dedicado para la adquisición de señales analógicas críticas para la seguridad dentro de las plataformas Honeywell Safety Manager y Experion PKS. Diseñado para convertir bucles de corriente de 4-20 mA de transmisores de campo en variables lógicas digitalizadas, este módulo ejecuta un monitoreo de procesos de alta integridad para el apagado de emergencia y los bucles de seguridad contra incendios y gases.

Especificaciones de hardware

Diagnóstico de bucle de 4-20 mA y aislamiento de canal

El módulo FS-TSAI-1620M integra barreras de aislamiento galvánico de canal a sistema para desacoplar las corrientes de bucle del cableado de campo del bus de la placa base del controlador de seguridad. Al aislar cada bucle de corriente individual, la tarjeta evita los bucles de tierra y suprime los transitorios de campo de alto voltaje. Los convertidores analógico-digitales integrados evalúan continuamente la integridad de la señal a través de algoritmos de diagnóstico de cable abierto continuos. Los estados de señal fuera de rango que caen por debajo de 3.6 mA o superan los 21.0 mA activan instantáneamente las banderas de diagnóstico internas, llevando el canal a un estado de seguridad intrínseca determinista sin interrumpir las operaciones de procesamiento en canales adyacentes.

Preguntas frecuentes

P: ¿Cómo reacciona el módulo a una señal fuera de rango de un instrumento de campo?

R: La lógica de diagnóstico y de cable abierto integrada detecta niveles por debajo del rango (menos de 3.6 mA) y niveles por encima del rango (más de 21.0 mA). Tras la detección, el módulo informa de una condición de falla del canal al solucionador de lógica de Safety Manager para activar la lógica de disparo o falla preconfigurada.

P: ¿El módulo requiere resistencias externas de limitación de corriente para bucles de transmisores de 4-20 mA?

R: No, la tarjeta cuenta con terminación interna incorporada con una impedancia de entrada estándar de 250 ohmios diseñada para una interfaz directa con bucles de corriente estándar de 4-20 mA y 0-20 mA.

Pautas de instalación en campo

Durante la instalación en campo, los técnicos deben asegurar el módulo FS-TSAI-1620M en su ranura designada en el chasis de Safety Manager utilizando cierres mecánicos de bloqueo positivo para garantizar el acoplamiento completo del conector de la placa base. Las prácticas de conexión a tierra requieren que los cables de blindaje de los instrumentos de campo terminen en el bus de tierra dedicado del Conjunto de Terminación de Entrada/Salida (IOTA), aislando los blindajes de señal de las tierras de seguridad de alta corriente. Los tendidos de cables deben mantener una separación física de las líneas de alimentación de CA de alto voltaje para evitar el acoplamiento de ruido inductivo. Antes de aplicar alimentación de bucle a transmisores de 2 hilos, verifique la polaridad de la señal y los voltajes de suministro del sistema para proteger la etapa de entrada analógica de polaridad inversa o condiciones de sobrevoltaje.
