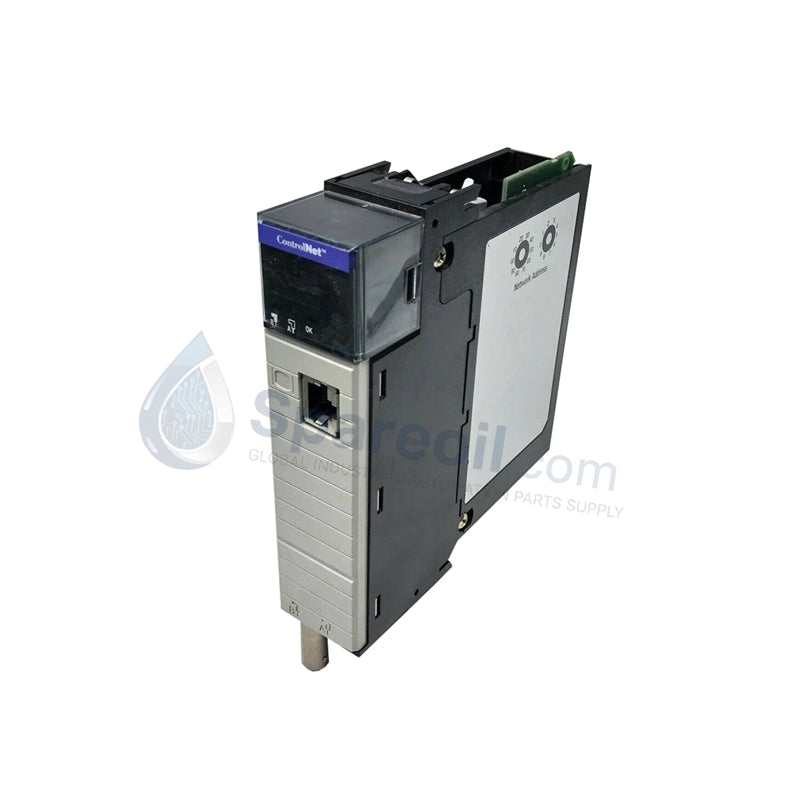

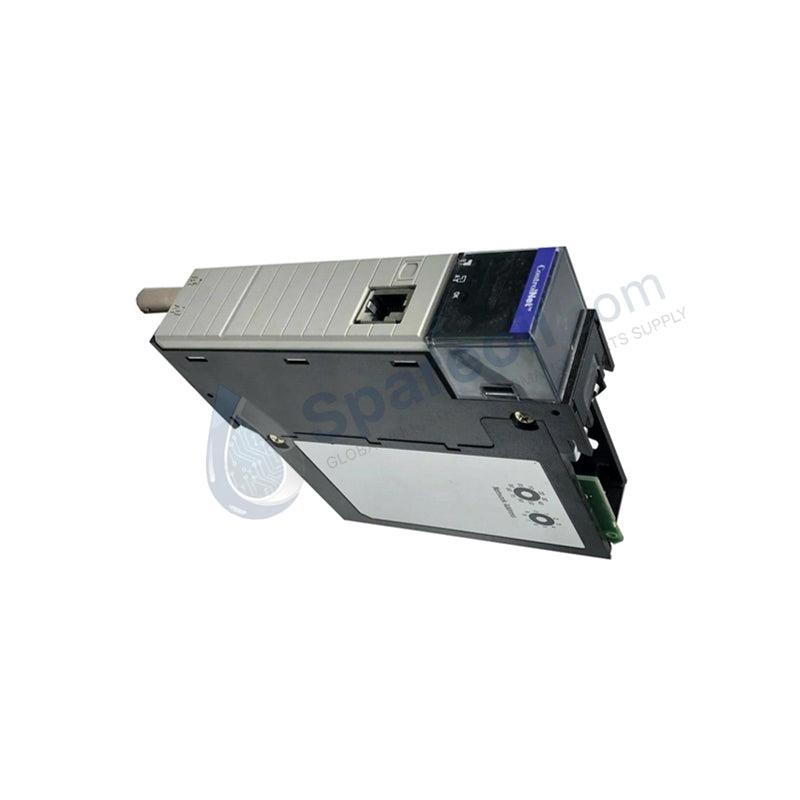

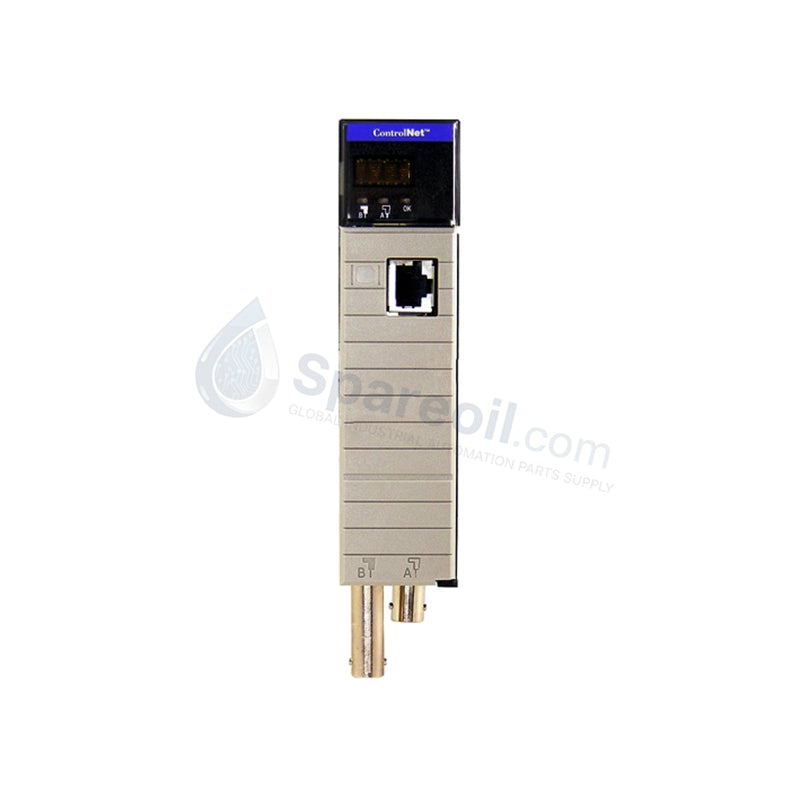

1756-CNBR ControlLogix ControlNet Bridge Serie D Completamente Nuevo

Disponibilidad: 20 Quedan en stock

Descripción general del producto El Allen Bradley 1756-CNBR funciona como el enlace de comunicación de alta velocidad entre un chasis ControlLogix y...

Código: 1756-CNBR

Manufacturer: Allen Bradley
Product No.: 1756-CNBR
Product Type: Módulos de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen Bradley 1756-CNBR funciona como el enlace de comunicación de alta velocidad entre un chasis ControlLogix y una red ControlNet. Este módulo 100 % nuevo permite una transferencia de datos determinista y repetible para E/S de misión crítica y enclavamiento de igual a igual. Al utilizar conectores BNC duales, el 1756-CNBR admite el funcionamiento de medios redundantes, lo que garantiza que la red permanezca activa incluso si falla un segmento de cable. Ocupa cualquier ranura dentro de un chasis ControlLogix 1756 y proporciona un puerto de acceso a la red (NAP) dedicado para programación y diagnósticos locales.

Especificaciones técnicas

El 1756-CNBR ofrece un rendimiento de alto ancho de banda con baja disipación de energía para una gestión térmica eficiente del gabinete.

Parámetro	Detalles de la especificación
Modelo / Número de pieza	1756-CNBR (Serie D)
Velocidad de comunicación	5 Mbps
Conectores	2 BNC (redundante), 1 NAP (RJ-45 de 8 pines)
Tipo de cable	Coaxial RG-6 de cuatro blindajes
Corriente del plano posterior	1,0 A a 5,1 V CC; 1,7 mA a 24 V CC
Disipación de potencia	5,14 W
Disipación térmica	17,5 BTU/h
Voltaje de aislamiento	Aislamiento de tierra basado en transformador
Temperatura de funcionamiento	0 a 60°C (32 a 140°F)
Humedad	5 a 95% (sin condensación)

Ventajas de ingeniería

Compatibilidad con medios redundantes: los puertos BNC duales permiten dos rutas de cable separadas. Si el cable principal experimenta una interrupción o una degradación de la señal, el 1756-CNBR cambia sin problemas a la ruta redundante sin interrumpir el control del proceso ni activar una parada del sistema.
Aislamiento acoplado por transformador: el aislamiento de transformador integrado protege el plano posterior interno de ControlLogix de bucles de tierra y sobretensiones eléctricas externas originadas en la red coaxial ControlNet.
Control de E/S determinista: a diferencia de Ethernet estándar, el 1756-CNBR utiliza un protocolo de comunicación programado. Esto garantiza que los datos críticos sensibles al tiempo lleguen en intervalos precisos, lo que lo hace ideal para movimientos de alta velocidad y enclavamientos sincronizados.
Colocación flexible de ranuras: el diseño del módulo admite la instalación en cualquier ranura disponible dentro del chasis 1756. Esta flexibilidad permite a los ingenieros optimizar el cableado interno del rack y distribuir las cargas térmicas de manera efectiva.

Preguntas frecuentes

¿Cuál es la diferencia entre el 1756-CNB y el 1756-CNBR?

La "R" en 1756-CNBR significa redundancia. Mientras que el 1756-CNB estándar proporciona una única conexión de red, el 1756-CNBR cuenta con dos conectores BNC para admitir medios físicos redundantes. Esta arquitectura evita que una sola falla de cable inutilice todo el nodo de red.

¿Puedo usar cable de televisión RG-6 estándar para este módulo?

No. Allen Bradley requiere cable coaxial RG-6 de cuatro blindajes para cumplir con los estándares industriales de interferencia EMI/RFI. El cable de grado de consumo estándar carece de la densidad de blindaje necesaria para mantener la integridad de los datos de 5 Mbps en entornos industriales electromagnéticamente densos.

¿Este módulo 1756-CNBR Serie D es compatible con los chasis Series A o B más antiguos?

Sí. El 1756-CNBR Serie D mantiene la compatibilidad con versiones anteriores de la línea de chasis ControlLogix 1756 estándar. Sin embargo, asegúrese siempre de que su software RSLogix 5000 o Studio 5000 incluya el perfil adicional (AOP) correcto para el hardware de la Serie D para acceder a todas las funciones de diagnóstico.

¿Esta unidad se envía en su embalaje original de fábrica?

Garantizamos que esta unidad es 100% nueva y llega en el embalaje original de fábrica de Allen Bradley. Nunca se ha instalado ni energizado, lo que garantiza que la garantía completa de fábrica de 12 meses permanezca intacta.
