Descripción general del producto

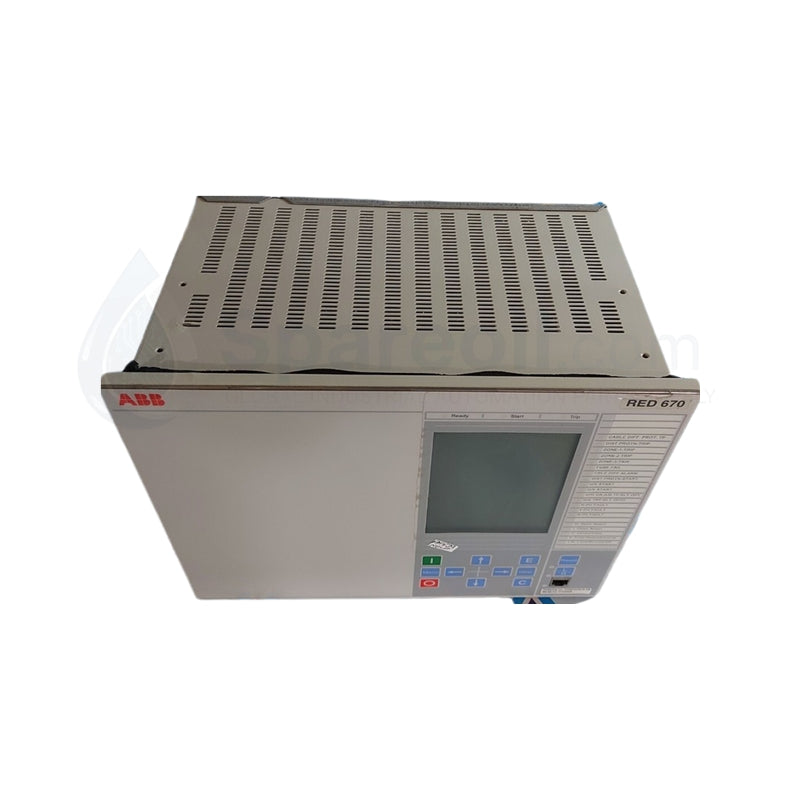

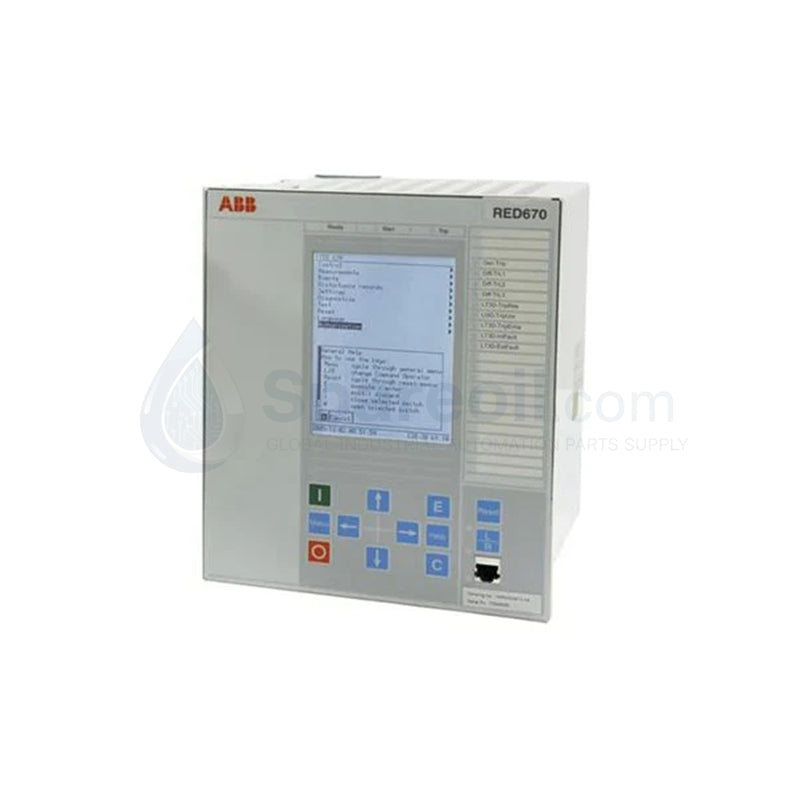

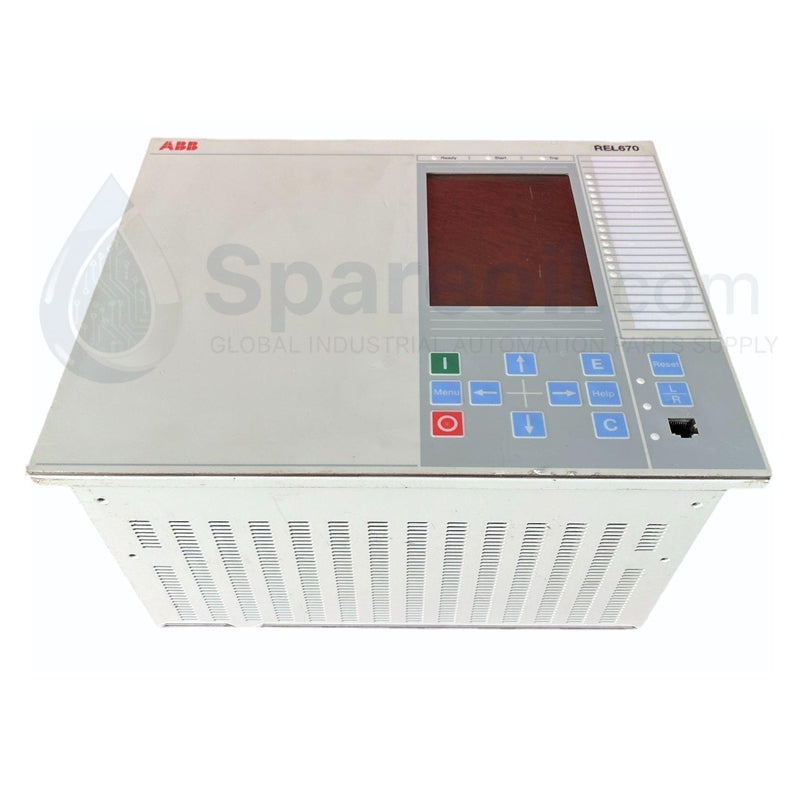

El ABB RED670 (Número de pedido 1MRK002810-AB) funciona como un Dispositivo Electrónico Inteligente (IED) de alto rendimiento diseñado para la protección diferencial de corriente (87L) de líneas de transmisión aéreas y cables subterráneos. Parte de la serie de élite Relion 670, esta unidad ofrece protección ultrarrápida y segregada por fase para topologías de red eléctrica complejas de hasta 765 kV, incluidas líneas multiterminal y redes malladas. Al evaluar las mediciones de corriente sincronizadas en el tiempo de todos los extremos de la zona del terminal protegido, detecta fallas internas con absoluta selectividad.

Garantizamos que este componente del sistema llega 100% Nuevo, original de fábrica y listo para proteger activos de servicios públicos de alto voltaje con comunicaciones avanzadas de subestaciones digitales.

Especificaciones técnicas

Ventajas de ingeniería

• Resuelve puntos ciegos de topologías complejas: El algoritmo diferencial de corriente segregado por fase evalúa datos vectoriales brutos locales y remotos simultáneamente. Este método directo mantiene la sensibilidad de protección absoluta en líneas malladas y sistemas multiterminal donde los relés de distancia tradicionales fallan debido a impedancias de fuente variables.

• Se integra sin problemas en buses de subestaciones digitales: La implementación nativa de IEC 61850 Edición 2 permite que el relé transmita mensajes GOOSE de alta velocidad e interactúe directamente con los valores muestreados del bus de proceso. Esta integración elimina el cableado de cobre y acelera los tiempos de disparo entre patios.

• Neutraliza los riesgos de saturación del transformador de corriente (CT): La lógica avanzada de estabilización interna detecta corrientes de falla externas que saturan los núcleos físicos del CT. El módulo restringe dinámicamente las funciones de disparo durante eventos externos, evitando cortes de energía accidentales mientras permanece completamente activo para fallas internas.

• Consolida la lógica completa de protección de la bahía: Este IED combina la protección diferencial de línea primaria con funciones de respaldo completas, incluida la sobrecorriente direccional de cuatro pasos, protección de distancia completa, lógica de falla del interruptor y reconexión automática de múltiples disparos con verificación de sincronismo incorporada. Esta alta densidad funcional reduce las demandas de espacio total del panel.

Preguntas frecuentes

• ¿Cómo sincroniza el RED670 las muestras de corriente entre los extremos remotos de la línea?

  El 1MRK002810-AB se basa en una estricta sincronización de tiempo de microsegundos para ejecutar sus algoritmos de comparación diferencial. Puede calcular los retrasos de propagación del canal dinámicamente a través de enlaces de fibra dedicados utilizando métodos de eco, o sincronizar directamente a tiempo absoluto a través del Protocolo de Tiempo de Precisión (IEEE 1588 PTP), receptores de reloj GPS o entradas IRIG-B.

• ¿Puedo reconfigurar los canales de entrada de corriente de 1A a 5A mientras la unidad está montada en el panel?

  Sí. Los circuitos de entrada de corriente admiten clasificaciones secundarias de TC estándar de 1A y 5A. Se configura esta selección a través del paquete de software PCM600 Protection and Control IED Manager; no requiere modificaciones físicas manuales del cableado dentro del conjunto de terminales.

• ¿Qué opciones de diseño de redundancia admite el diseño de red de fibra óptica dual?

  Los puertos de fibra duales de 100 Mbps admiten topologías de bus de estación redundantes utilizando el Protocolo de Redundancia Paralela (PRP) estándar o arquitecturas de Redundancia sin Interrupciones de Alta Disponibilidad (HSR). Esta configuración garantiza que la plataforma de automatización de la subestación no pierda fotogramas de datos si falla un conmutador de red o un cable de fibra individual.
