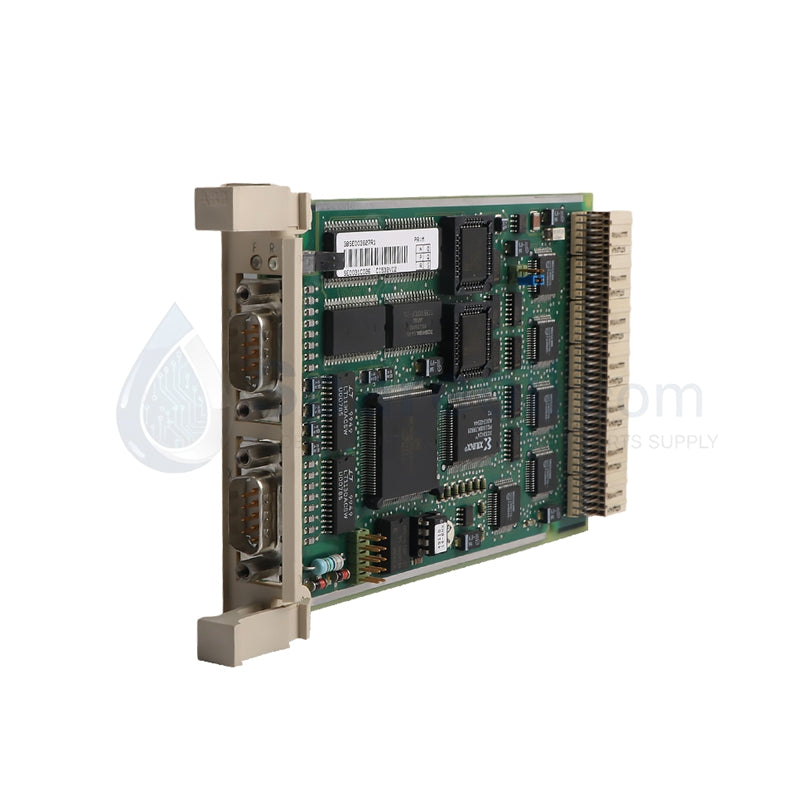

Módulo de interfaz de comunicación ABB CI532V04

ABB CI532V04 3BSE003829R1 Interfaz del controlador Advant

ABB CI532V04 3BSE003829R1 Interfaz del controlador Advant

Disponibilidad: 10 Quedan en stock

Módulo de interfaz de comunicación ABB CI532V04 Configurado para el intercambio de datos seriales multiprotocolo en sistemas de la serie...

Código: CI532V04

Manufacturer: ABB
Product No.: CI532V04
Product Type: Módulos de interfaz de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 155g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de interfaz de comunicación ABB CI532V04

Configurado para el intercambio de datos seriales multiprotocolo en sistemas de la serie Advant Controller 400, el ABB CI532V04 (3BSE003829R1) proporciona la ejecución física/eléctrica directa de la conexión de protocolos Allen-Bradley DF-1, Modbus y RCOM/RCOM+.

Especificaciones de hardware

Parámetro	Especificación
Modelo	CI532V04
Marca	ABB
Origen	Suecia
Peso	0,155 kg
Dimensiones	127 x 25,4 x 254 mm
Temperatura de funcionamiento	-25 °C a +60 °C
Consumo de energía	5 W
Canales de comunicación	2 puertos independientes
Velocidad de transferencia de datos	Hasta 1 Mbps
Montaje	Plug-in modular para subracks AC400

Conectividad de comunicación de control industrial

El módulo CI532V04 sirve como una interfaz de doble canal, facilitando la ejecución independiente de protocolos a través de dos puertos seriales. Actúa como una pasarela entre el entorno Advant OCS y el equipo industrial externo, utilizando aislamiento galvánico en cada canal para proteger los circuitos de control internos de transitorios de voltaje y ruido de modo común del lado del campo. Al admitir diversos protocolos como DF-1 y Modbus, el módulo permite la integración de controladores, variadores y analizadores de terceros en la arquitectura DCS. La lógica interna del transceptor está diseñada para mantener la integridad de la señal a velocidades de transferencia de datos de hasta 1 Mbps, asegurando la sincronización con la velocidad de comunicación del bus del backplane del controlador.

Preguntas frecuentes

P: ¿Pueden los dos canales del CI532V04 ejecutar diferentes protocolos simultáneamente?

R: Sí. La arquitectura de doble canal permite la ejecución independiente de protocolos, lo que significa que el Puerto 1 puede configurarse para Allen-Bradley DF-1 mientras que el Puerto 2 funciona con Modbus o RCOM, siempre que la configuración del controlador admita las direcciones asignadas.

P: ¿Este módulo es capaz de ser intercambiable en caliente?

R: No. El CI532V04 está diseñado para una instalación estacionaria en subracks AC400. El controlador host debe estar apagado o la alimentación del rack debe estar aislada antes de intentar quitar o insertar el módulo para evitar posibles daños eléctricos en los pines del backplane.

Pautas de instalación en campo

Asentamiento del subrack: Alinee el módulo con las guías dedicadas del subrack AC400. Presione el módulo hacia adentro hasta que los pines del conector encajen completamente en el backplane, luego apriete los tornillos del panel frontal para asegurar la continuidad eléctrica para la toma de tierra del chasis.
Cableado de señal: Utilice cableado de comunicación blindado para todos los enlaces seriales. Termine los blindajes de los cables en la barra colectora de tierra del armario en un solo punto para evitar bucles de tierra que podrían degradar las velocidades de transferencia de datos. Evite el enrutamiento paralelo con las líneas de alimentación de CA.
Diagnóstico: Utilice los indicadores LED del panel frontal para verificar el estado del enlace. Un LED 'Run' fijo combinado con indicadores activos de 'Port Activity' confirma la inicialización exitosa y el protocolo de enlace con dispositivos de campo externos.
Entorno: Asegúrese de que el módulo funcione dentro del rango de -25 °C a +60 °C. Como el módulo depende de la disipación de calor conductiva a través del subrack, verifique que las ranuras adyacentes estén correctamente pobladas o en blanco para mantener el flujo de aire requerido.
