CI531 ABB Placa de comunicación Ficha técnica y Manual técnico

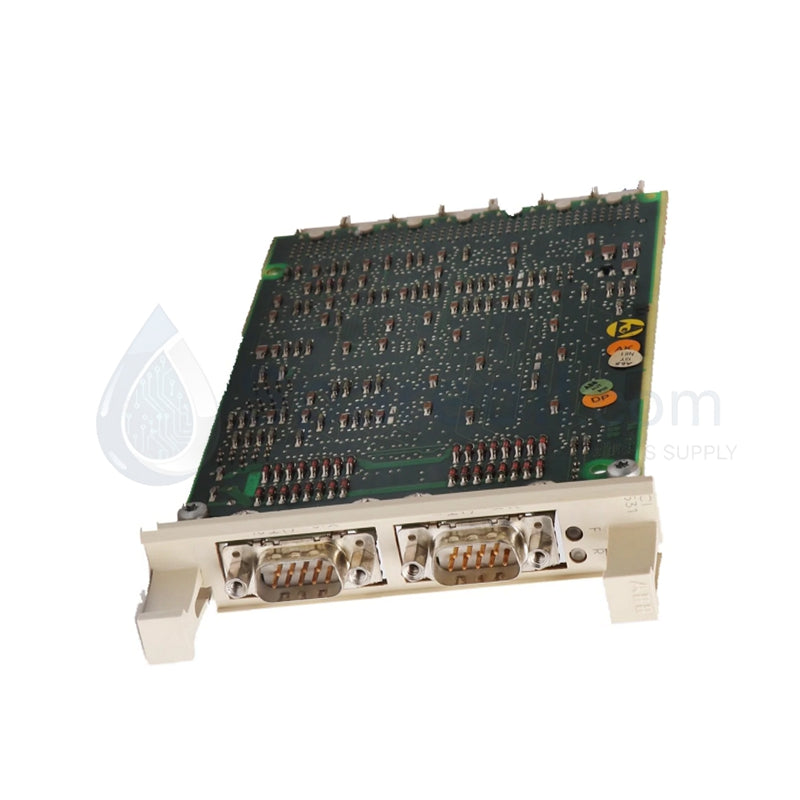

Módulo de comunicación serie RS232 ABB CI531 3BSE003825R1

Módulo de comunicación serie RS232 ABB CI531 3BSE003825R1

Disponibilidad: 10 Quedan en stock

Tarjeta de comunicación ABB CI531 Configurada para el intercambio de datos en serie en los sistemas de control ABB AC...

Código: CI531 3BSE003825R1

Manufacturer: ABB
Product No.: CI531 3BSE003825R1
Product Type: Módulos de interfaz de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 145g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Tarjeta de comunicación ABB CI531

Configurada para el intercambio de datos en serie en los sistemas de control ABB AC 800M y Advant, la ABB CI531 (3BSE003825R1) funciona como un componente de hardware dedicado para la comunicación serie RS232 de doble canal dentro de arquitecturas de control distribuido.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	CI531
Marca	ABB
Origen	Suecia
Peso	0,145 kg
Dimensiones	125 x 20 x 260 mm
Temp. de Operación	0 °C a 55 °C
Consumo de Energía	1,8 W
Interfaz	2 canales serie RS232
Velocidad máxima de transmisión	115,2 kbps
Montaje	Rack AC 800M / Advant

Comunicación serie e integración de red

La CI531 proporciona una interfaz dedicada para integrar dispositivos serie de terceros, como HMIs, analizadores y variadores de frecuencia, en el entorno de control ABB 800xA. Cada uno de los dos canales funciona de forma independiente, soportando velocidades de transmisión de hasta 115,2 kbps para el sondeo de datos de alta velocidad. El módulo utiliza el bus interno del plano posterior del rack del controlador para mantener una ejecución de comunicación sincronizada, asegurando que los paquetes de datos en serie se procesen con una latencia mínima en relación con el ciclo de escaneo del controlador host. La compatibilidad con el firmware flash se gestiona a través del software de ingeniería del controlador, lo que permite actualizaciones fluidas durante los cambios de configuración de todo el sistema.

Preguntas Frecuentes

P: ¿Puede configurarse el CI531 para comunicación RS485 o RS422? R: No. El CI531 es estrictamente un submódulo RS232. Si su aplicación requiere RS485 o RS422, debe seleccionar un módulo de interfaz diseñado específicamente para esos estándares eléctricos, ya que el CI531 no admite la conversión de la capa física.

P: ¿Están aislados los dos canales serie entre sí? R: Los canales comparten una masa lógica común dentro del rack del módulo. Al conectar a dispositivos externos, asegúrese de que todo el equipo comparta un punto de referencia común para evitar corrientes de bucle de tierra, que pueden causar errores de comunicación o daños al hardware.

Guías de Instalación en Campo

Inserción del módulo: Inserte el CI531 en la ranura designada del rack del módulo AC 800M o Advant. Verifique que los pasadores de guía estén alineados y que el módulo esté completamente encajado en el conector del plano posterior para establecer la continuidad de la alimentación y la señal.
Cableado serie: Utilice cableado de par trenzado apantallado de alta calidad para todas las conexiones serie. Para mantener la integridad a 115,2 kbps, mantenga las longitudes de los cables dentro de los límites estándar RS232 (normalmente menos de 15 m) y asegúrese de que el apantallamiento esté conectado a la barra colectora de tierra del armario.
Diagnóstico: Durante la puesta en marcha, supervise los indicadores LED del panel frontal. Un verde estable indica un estado de funcionamiento normal, mientras que los estados intermitentes o rojos sugieren errores de transmisión o desajustes de protocolo.
Mantenimiento: Inspeccione periódicamente los conectores del cable serie para detectar oxidación o conexiones sueltas. Asegúrese de que la ventilación del rack del módulo esté despejada para evitar el calentamiento localizado, que puede afectar la estabilidad de los componentes transceptores serie integrados.
