Base de comunicación FBM de 8 ranuras | Foxboro P0926JM Serie I/A

Base de comunicación FBM de 8 ranuras | Foxboro P0926JM Serie I/A

Disponibilidad: 10 Quedan en stock

Placa base de comunicación FBM de 8 posiciones Foxboro P0926JM Configurada para la distribución de señales de alta densidad y...

Código: P0926JM

Manufacturer: Foxboro
Product No.: P0926JM
Product Type: Placas base del sistema
Product Origin: USA
Payment:T/T, Western Union
Weight: 1400g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

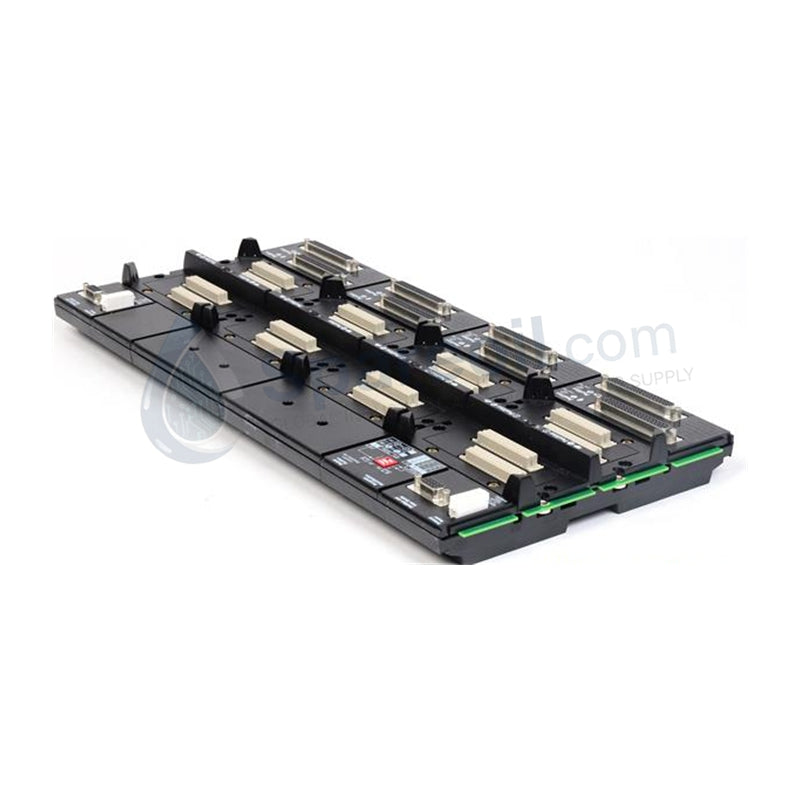

Placa base de comunicación FBM de 8 posiciones Foxboro P0926JM

Configurada para la distribución de señales de alta densidad y la interconexión de módulos en las redes DCS Foxboro I/A Series y Foxboro Evo, la Foxboro P0926JM (Placa base de 8 posiciones P0926JM) proporciona una ejecución física/eléctrica directa. La unidad proporciona posiciones de montaje físico, suministro de energía al backplane y enrutamiento de Fieldbus de doble vía para hasta ocho Módulos de Fieldbus (FBM) a través de un único conjunto modular.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0926JM
Marca	Foxboro
Origen	EE. UU.
Peso	1.4 kg (3.10 lbs)
Dimensiones	Huella compacta de 8 ranuras
Temperatura de funcionamiento	Entornos de armario de control industrial
Consumo de energía	24 VCC nominal (terminales redundantes)
Capacidad del módulo	8 ranuras (admite hasta 8 FBM)
Tipo de montaje	Montaje en carril DIN estándar
Soporte de comunicación	Rutas de Fieldbus redundantes duales
Tipo de circuito	Placa de circuito impreso de backplane modular con puertos de expansión

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El backplane de la placa base cuenta con trazas de distribución de energía de alta resistencia y líneas de señal blindadas diseñadas para el aislamiento de canal a canal y el rechazo de ruido de campo. El enrutamiento interno del bus segrega las rutas de señal del lado del campo de los buses de energía del sistema, evitando que los picos de voltaje en bucles HART individuales de 4-20 mA o líneas de E/S digitales se propaguen a las ranuras de módulos adyacentes. Las trazas dedicadas redundantes de Fieldbus ofrecen transmisión de datos de alta velocidad entre los FBM insertados y los procesadores de control sin atenuación de la señal ni interferencia de diafonía.

Preguntas frecuentes

P: ¿La placa base P0926JM requiere terminadores de bus separados en el puerto de comunicación principal?

R: Sí. La placa base proporciona pistas de paso de señal, pero los técnicos deben instalar un terminador de 9 pines dedicado (como el Foxboro P0916RB) en el puerto abierto de la placa base final de una cadena para absorber los reflejos de la señal.

P: ¿Puede el personal de mantenimiento mezclar módulos de Fieldbus analógicos y digitales dentro de la misma unidad P0926JM?

R: Sí. Cada una de las ocho ranuras de módulo utiliza conexiones de alimentación y llaveado de backplane estandarizadas, lo que permite la implementación mixta de FBM de entrada analógica, salida analógica y E/S discreta.

P: ¿Cómo funciona la redundancia de energía del backplane en las ocho posiciones de módulo?

R: Los terminales de alimentación dual de 24 VCC aceptan fuentes de alimentación primarias y secundarias directamente en la placa lógica de la placa base, distribuyendo rieles de alimentación aislados por diodos en las ocho ranuras FBM para garantizar un funcionamiento ininterrumpido durante un fallo de la fuente de alimentación.

Guías de instalación en campo

Encaje el conjunto de la placa base directamente en un carril DIN estándar de 35 mm dentro del armario de control, confirmando que los clips de montaje con resorte encajen completamente en el borde del carril. Fije los conductores de tierra del armario al perno de conexión a tierra de la placa base utilizando correas trenzadas de cobre de baja impedancia para establecer un blindaje de ruido fiable. Al unir varias unidades P0926JM en un clúster, alinee cuidadosamente los conectores de bus entre placas base antes de unir las unidades adyacentes y asegure todos los tornillos de retención de los bloques de terminales para evitar la resistencia de contacto debida a la vibración operativa del armario.
