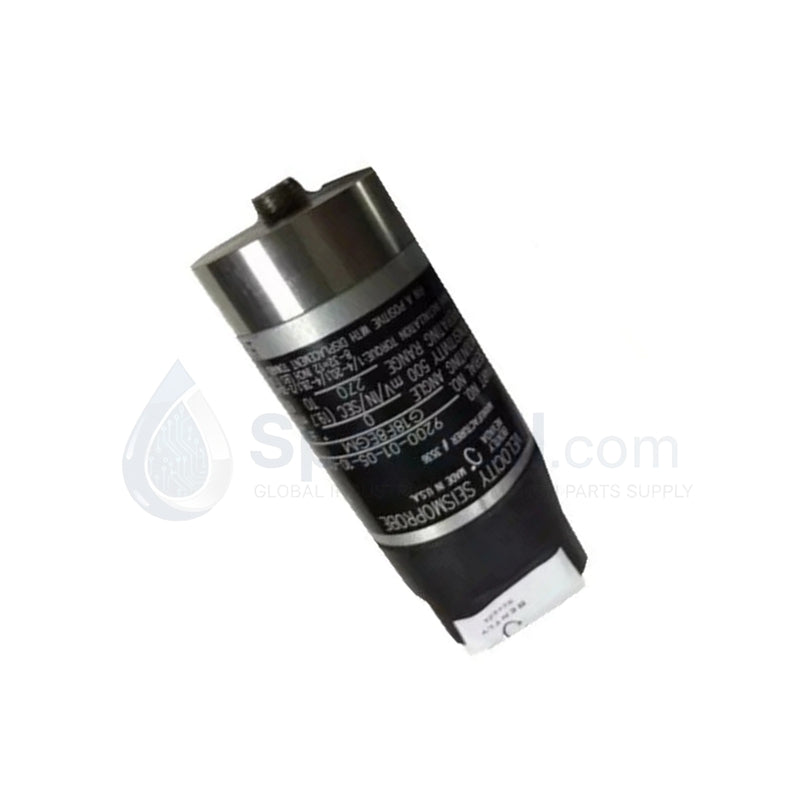

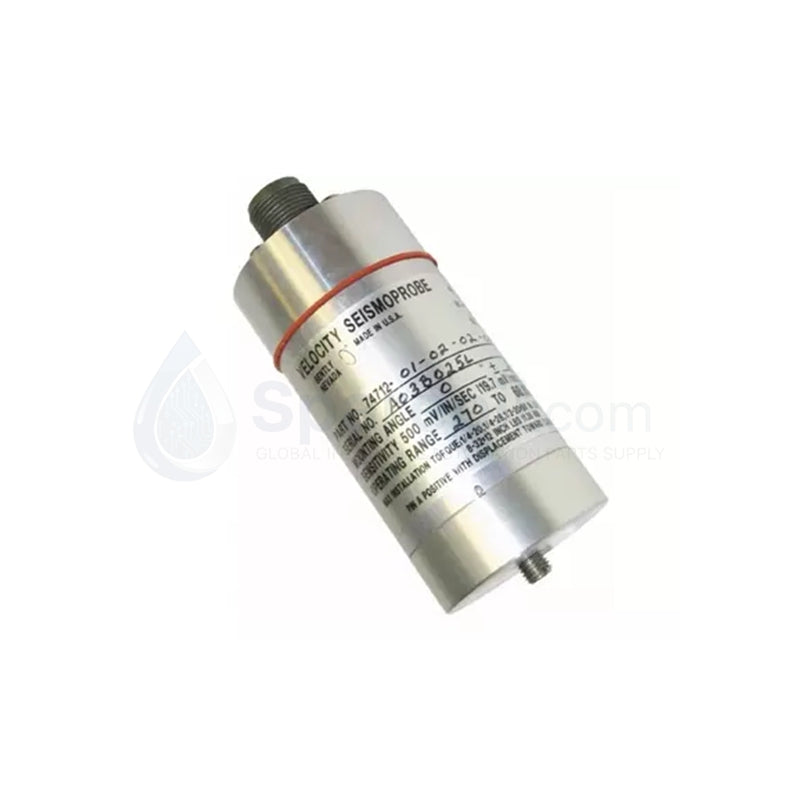

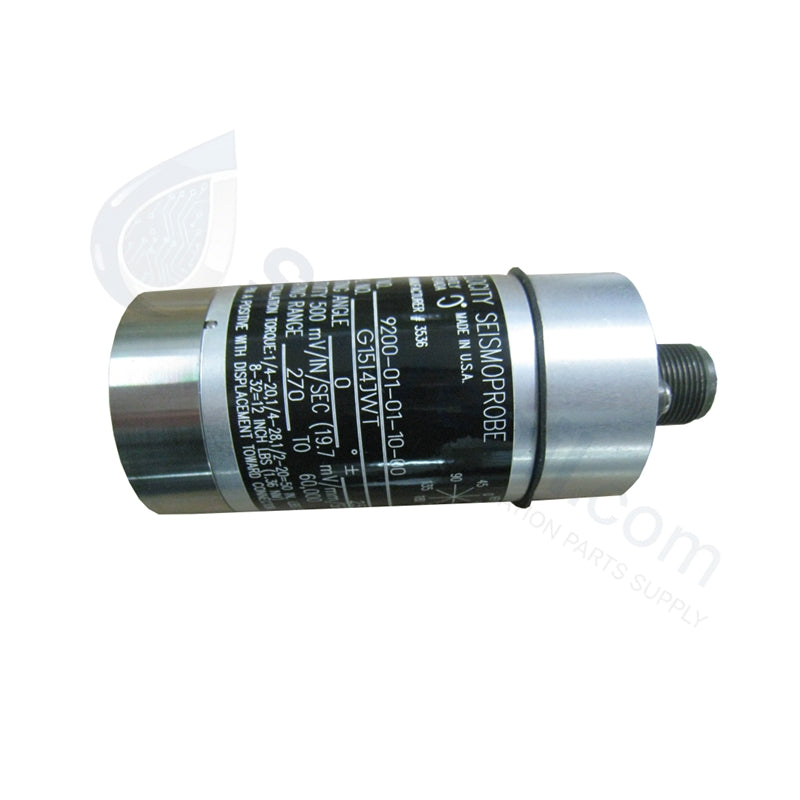

Transductor de velocidad Seismoprobe serie Bently Nevada 9200-01-01-01-00 9200

El Bently Nevada 9200-01-01-01-00, también catalogado como el transductor de velocidad de dos hilos Seismoprobe Bently Nevada 9200, funciona como un componente de hardware dedicado para la medición absoluta de la velocidad de vibración dentro de los sistemas de monitoreo de estructuras y carcasas de máquinas.

Desglose de sufijos y matriz de modelos

• 9200 : Transductor de velocidad Seismoprobe de bobina móvil de la serie base
• 01 (Orientación de montaje) : Construcción de montaje horizontal, válida dentro de un límite de variación de plano de $\pm2.5$ grados C
• 01 (Opción de conector) : Interfaz de bloque de terminales montada en la parte superior
• 01 (Base de montaje) : Configuración circular con un perno roscado de 1/4-20 UNC
• 00 (Aprobación de agencia) : Diseño industrial estándar que no contiene certificaciones específicas para áreas peligrosas

Especificaciones de hardware

Escalado de sondas de corrientes de Foucault y correlación de la dinámica del rotor

Este dispositivo electromecánico mide directamente las señales de velocidad estructural sin depender de la electrónica de conversión activa integrada. Cuando se implementa junto con sistemas de sondas de proximidad, este conjunto de bobina móvil permite que los datos de vibración estructural se combinen con matrices de escalado de sondas de corrientes de Foucault internas para trazar el movimiento absoluto del eje a través de perfiles complejos de dinámica del rotor. Este sistema pasivo suprime la interferencia de diafonía del ruido estructural de alta frecuencia porque la distribución de masa física de la bobina suspendida por resorte interna amortigua los picos de impulso. En consecuencia, el sensor proporciona una integración directa en los backplanes de monitoreo industrial sin requerir preamplificadores de carga de alta impedancia.

Preguntas frecuentes

P: ¿Se puede montar la variante 9200-01-01-01-00 verticalmente o en un ángulo arbitrario?

R: No. Este modelo específico presenta la Opción 01 para el mecanismo de alineación mecánica interna, que restringe el funcionamiento a un plano estrictamente horizontal con una tolerancia máxima permitida de $\pm2.5$ grados.

P: ¿Cuáles son los requisitos de consumo de corriente del backplane para este bucle de transductor?

R: El dispositivo contiene una arquitectura de bobina móvil pasiva que requiere 0 mA de corriente de suministro externa del backplane. Funciona como un transductor electromecánico autogenerador, creando su propia señal de milivoltios.

Pautas de instalación en campo

• Verifique que la almohadilla de montaje de la superficie de la máquina esté plana, limpia y mecanizada perpendicularmente al eje de medición horizontal deseado.
• Apriete la configuración del perno roscado 1/4-20 UNC según los límites de ingeniería estándar para evitar la atenuación mecánica estructural a frecuencias más altas.
• Termine la línea de señal diferencial de dos hilos utilizando un par trenzado blindado continuo para evitar la inducción de ruido electromagnético de los conductos de alimentación cercanos.
• Conecte a tierra la capa de blindaje exterior del cable solo en el extremo del bloque de terminales del chasis de monitoreo, manteniendo un aislamiento absoluto en el cabezal de la carcasa del sensor.
• Encamine el conjunto de cables con suficientes bucles holgados para evitar que las tensiones de desplazamiento estructural afecten la alineación física de la carcasa del sensor.
