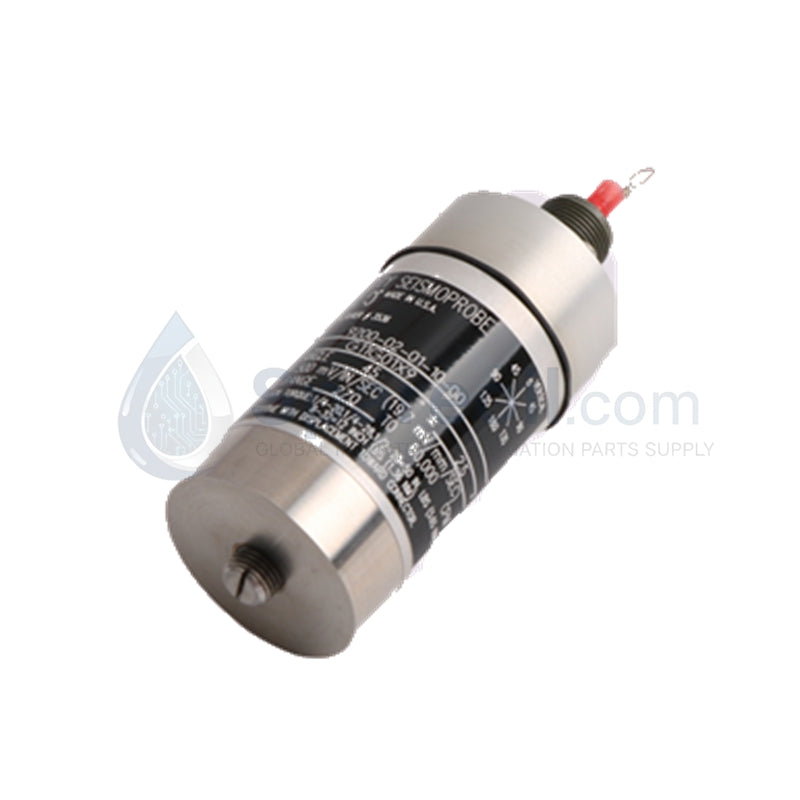

Transductor de velocidad Seismoprobe Bently Nevada 9200-01-05-10-00

El Bently Nevada 9200-01-05-10-00, también catalogado como Seismoprobe 9200, funciona como un componente de hardware dedicado para medir la velocidad de vibración absoluta de las carcasas de los rodamientos y los componentes estructurales dentro de las plataformas de monitoreo industrial.

Especificaciones de hardware

Monitoreo mecánico y características TSI

El transductor de la serie Bently Nevada 9200 utiliza un diseño de bobina móvil que genera una salida de voltaje directamente proporcional a la velocidad de vibración, proporcionando un rendimiento optimizado para rangos de baja a media frecuencia. Este dispositivo facilita la protección de la maquinaria al rastrear la vibración absoluta de la carcasa, lo que permite un monitoreo efectivo del estado de los rodamientos. El diseño del sensor requiere una orientación de montaje vertical (0 grados ±2,5 grados) para mantener una retroalimentación precisa de la dinámica del rotor y la calibración de la señal. La supresión de la diafonía es inherente a la robusta construcción del sismógrafo, lo que garantiza que las vibraciones de la carcasa estén aisladas de las interferencias ambientales externas.

Preguntas frecuentes

P: ¿El transductor requiere una fuente de alimentación externa? R: No, el 9200-01-05-10-00 es un sensor electrodinámico que autogenera la señal de salida, funcionando como un dispositivo pasivo de dos hilos.

P: ¿Cómo se integra el transductor en el entorno de campo? R: El dispositivo cuenta con un bloque de terminales de montaje superior para el cableado y una base roscada circular M10 x 1, que permite una fijación segura a las carcasas de los rodamientos y las estructuras.

Pautas de instalación en campo

1. Asegúrese de que la superficie de montaje esté preparada para el perno roscado M10 x 1 para garantizar una conexión mecánica estable.
2. Verifique que el transductor esté orientado verticalmente para cumplir con los requisitos de montaje especificados de 0 grados ±2,5 grados.
3. Termine el cableado de campo en el bloque de terminales de montaje superior, asegurando la polaridad correcta para la salida de voltaje autogeneradora.
4. Confirme que la instalación cumple con las pautas API 670 para sistemas de protección de maquinaria antes de la inicialización del sistema.
