Descripción general del producto

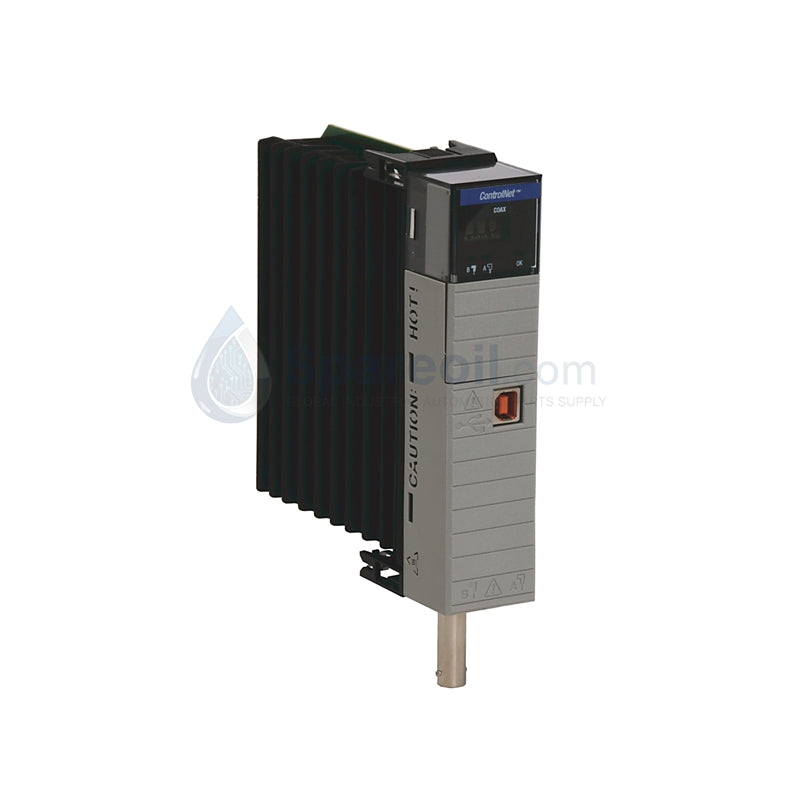

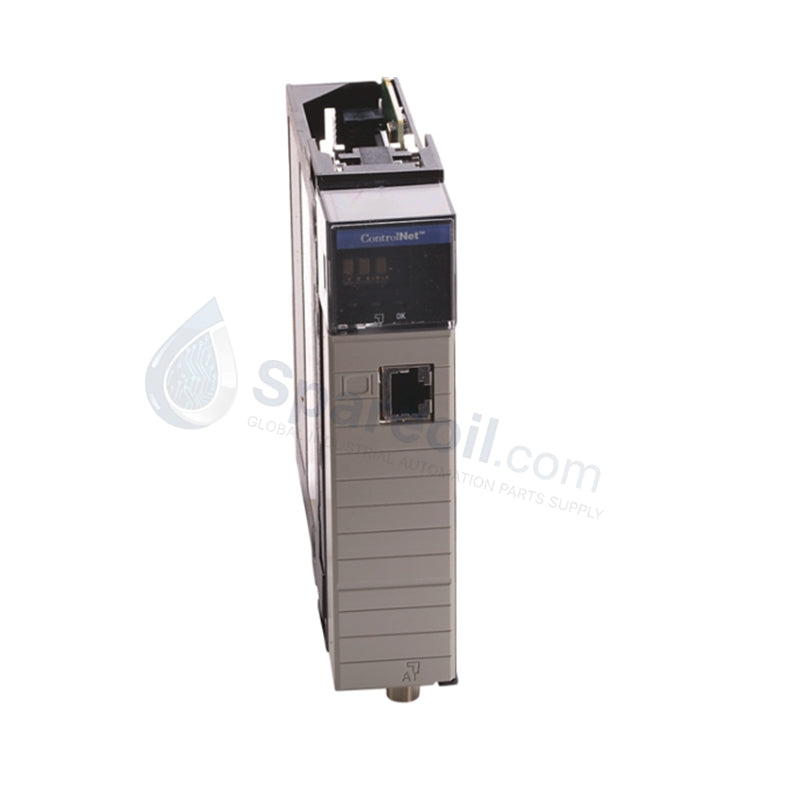

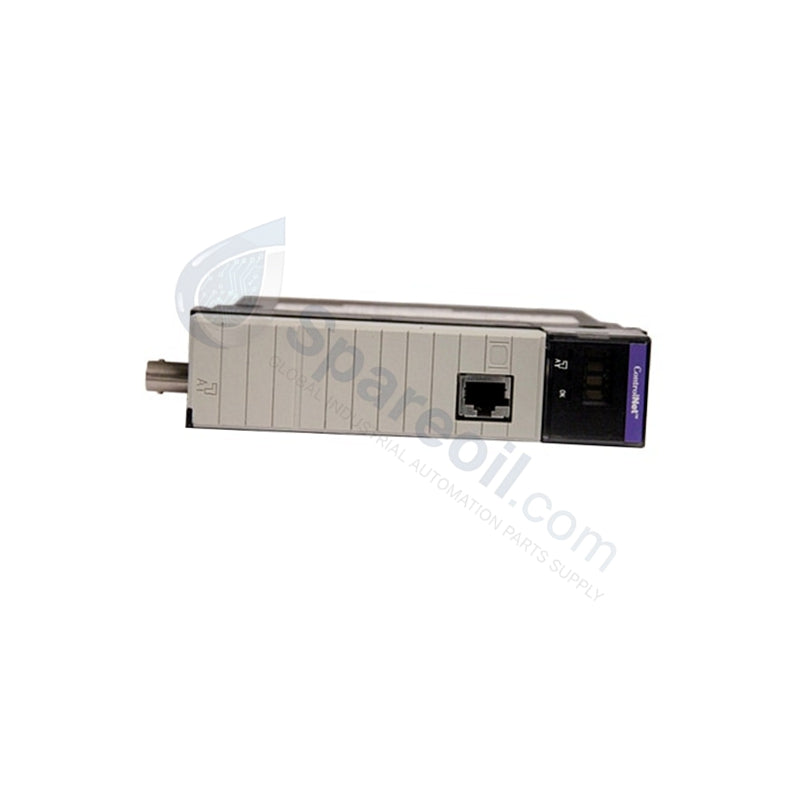

El Allen-Bradley 1756-CNB (específicamente la revisión actual de la Serie E, 1756-CNB/E) funciona como un puente de comunicación de alta velocidad dentro del ecosistema del chasis ControlLogix 1756. Este módulo conecta su procesador Logix central a una red ControlNet dedicada de 5 Mbps a través de un robusto cableado coaxial de 75 ohmios. Al manejar tanto el tráfico de E/S programado y determinista como la mensajería punto a punto no programada, esta tarjeta establece enlaces de control predecibles y críticos para el tiempo en redes de fabricación extensas.

Entregamos este producto como una unidad 100% nueva, sellada de fábrica original en su embalaje de fábrica nativo. Cada módulo incluye una auténtica garantía de 12 meses respaldada por el fabricante, lo que garantiza un estado impecable de los componentes, cero horas de funcionamiento y puertos de interfaz BNC limpios para una instalación inmediata.

Especificaciones técnicas

Desglose del número de pieza

Aunque el modelo base sigue siendo el 1756-CNB, el sufijo de letra denota mejoras en el ciclo de vida de fabricación y revisiones de componentes.

• 1756-CNB: Identificador del modelo base para el puente coaxial ControlLogix ControlNet.

• Sufijo /E: Designa hardware de la Serie E. Esta capa de hardware específica incluye microprocesadores internos actualizados, perfiles térmicos optimizados y un ancho de banda de transmisión de backplane mejorado en comparación con los módulos obsoletos de las Series A, B, C o D.

Ventajas de ingeniería

• Garantizar una respuesta determinista del sistema: Las redes industriales a menudo sufren colisiones impredecibles de paquetes de datos. El 1756-CNB elimina esta variación al gestionar estrictamente los parámetros de tiempo de actualización de la red (NUT), garantizando ciclos de actualización de E/S para el control de movimiento crítico y el posicionamiento preciso de válvulas.

• Establecer una verdadera redundancia de medios: La arquitectura BNC dual se interconecta perfectamente con las derivaciones en Y 1786-TPYR o 1786-TPSC. Al implementar dos líneas troncales coaxiales paralelas, el sistema mantiene un enrutamiento de datos ininterrumpido incluso si un montacargas extraviado o una vibración mecánica cortan una ruta de cable físico.

• Contrarrestar interferencias electromagnéticas extremas: Los variadores de frecuencia (VFD) pesados y los arrancadores de motor de alto voltaje emiten un ruido electromagnético masivo. El 1756-CNB utiliza conexiones coaxiales RG-6 de cuádruple blindaje de alta resistencia combinadas con aislamiento eléctrico de canal a backplane para proteger la integridad de la red de la dura interferencia ambiental del piso de la fábrica.

• Simplificar la colocación universal del chasis: Este puente contiene hardware de administración de energía independiente, lo que permite a los ingenieros deslizar el módulo en cualquier ranura disponible dentro de un chasis 1756 estándar. Comparte datos sin problemas a través del backplane multimaster sin ahogar los módulos de procesador o E/S adyacentes.

Preguntas frecuentes

• ¿Puedo reemplazar un módulo 1756-CNB de la Serie D más antiguo con esta nueva versión de la Serie E?

  Sí. El 1756-CNB/E ofrece compatibilidad total con versiones anteriores. Reemplaza directamente las variantes anteriores de las Series A, B, C y D dentro de las arquitecturas ControlLogix existentes. Simplemente configura la ubicación de ranura correspondiente en tu árbol de hardware de RSLogix 5000 o Studio 5000 para reanudar las operaciones.

• ¿Este módulo es compatible directamente con redes ControlNet de fibra óptica?

  No. El 1756-CNB cuenta con conectores BNC físicos diseñados para redes coaxiales de 75 ohmios con cuádruple blindaje. Si el enrutamiento de tu planta requiere segmentos de fibra óptica para cubrir largas distancias físicas, debes conectar la salida coaxial de esta tarjeta a un módulo repetidor de fibra óptica externo 1786-RPFM.

• ¿Cuál es la diferencia entre la mensajería programada y no programada en esta tarjeta?

  La mensajería programada reserva una porción precisa del ancho de banda de la red exclusivamente para datos de enclavamiento y estado de E/S en tiempo real, garantizando tiempos de ejecución. La mensajería no programada utiliza el ancho de banda restante para ejecutar tareas no críticas, como cargar programas de controlador, modificar recetas o ajustar parámetros de HMI.
