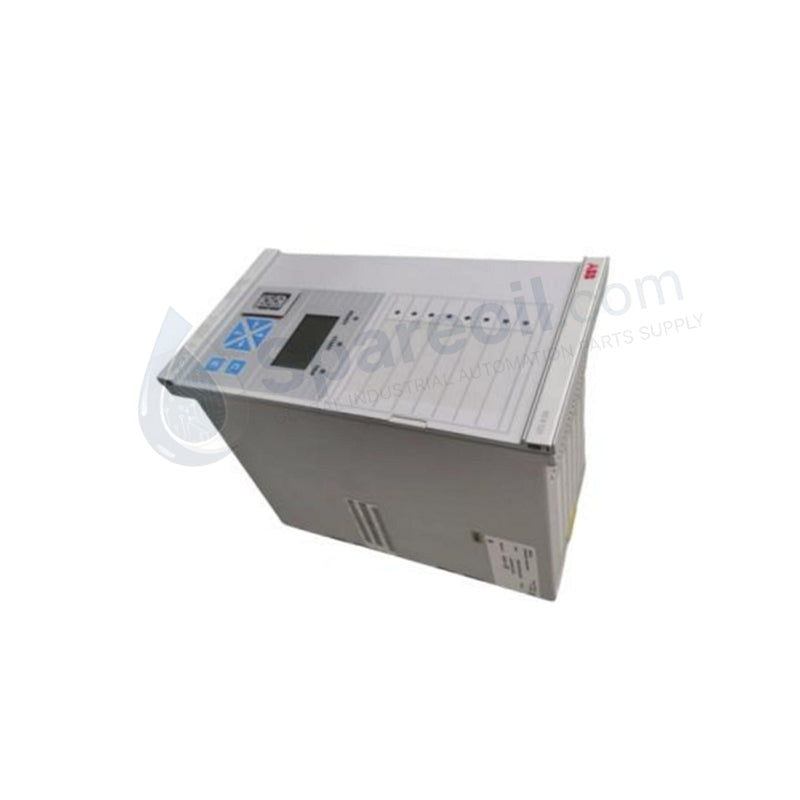

Relé de protección contra sobrecorriente y falla a tierra ABB REX521

Configurado para la detección de fallas en alimentadores y el monitoreo continuo de líneas en redes de distribución, el ABB REX521 (relé de protección REX521) proporciona ejecución física/eléctrica directa. La unidad procesa algoritmos de protección multifunción contra sobrecorriente, falla a tierra, sobrecarga térmica y desequilibrio de fase en plataformas industriales y de servicios públicos de media tensión. Operando con entradas de corriente seleccionables de 1 A o 5 A y una fuente de alimentación auxiliar de 24-250 VCC o 48-240 VCA, el relé ejecuta aislamiento de fallas de alta velocidad y registro de eventos.

Especificaciones de hardware

Velocidad de comunicación del bus de placa base y redes deterministas

Las plataformas industriales de subestaciones dependen de la ejecución de protocolos deterministas para garantizar una ejecución rápida de disparos y una telemetría confiable. El ABB REX521 integra pilas de protocolos Modbus RTU/TCP, IEC 60870-5-103 y bus SPA a través de capas físicas dedicadas serie y Ethernet. El rendimiento determinista de la red garantiza una baja latencia del protocolo durante eventos de falla, lo que permite que los registros de perturbaciones en tiempo real y los registros de eventos (hasta 200 eventos) se transmitan a los sistemas SCADA de nivel superior sin afectar el procesamiento de la lógica de protección de la placa base.

Preguntas frecuentes

P: ¿Cómo se configuran las entradas de corriente en el hardware ABB REX521? R: Los circuitos secundarios de TC se conectan a terminales seleccionables que admiten entradas de corriente nominal de 1 A o 5 A a través de derivación de hardware o configuración de software.

P: ¿Qué capacidades de registro de datos están disponibles en el relé durante una falla en el sistema de energía? R: El relé incluye un registrador de perturbaciones integrado junto con una memoria de registro de eventos no volátil capaz de almacenar hasta 200 eventos secuenciales.

P: ¿La unidad admite el intercambio en caliente o la extracción en línea durante el funcionamiento?

R: Las conexiones del bloque de terminales deben desenergizarse y los secundarios del transformador de corriente deben cortocircuitarse antes de retirar o reemplazar la unidad montada en panel para evitar sobretensiones peligrosas.

Pautas de instalación en campo

1. Corte las dimensiones del panel para que se ajusten al marco de 160 mm x 180 mm y monte la unidad al ras utilizando abrazaderas de panel estándar.
2. Verifique que los circuitos secundarios del TC estén cortocircuitados antes de conectar el cableado de entrada de corriente de 1 A o 5 A a los bloques de terminales.
3. Conecte el cableado de la fuente de alimentación auxiliar a los terminales de entrada universales que aceptan 24-250 VCC o 48-240 VCA.
4. Conecte las líneas de comunicación (Modbus, IEC 60870-5-103 o bus SPA) utilizando cables de par trenzado blindados aislados de los conductores primarios de alto voltaje.
5. Conecte el terminal de puesta a tierra protector trasero directamente a la barra de tierra principal de la estación utilizando una correa de cobre de baja impedancia.
