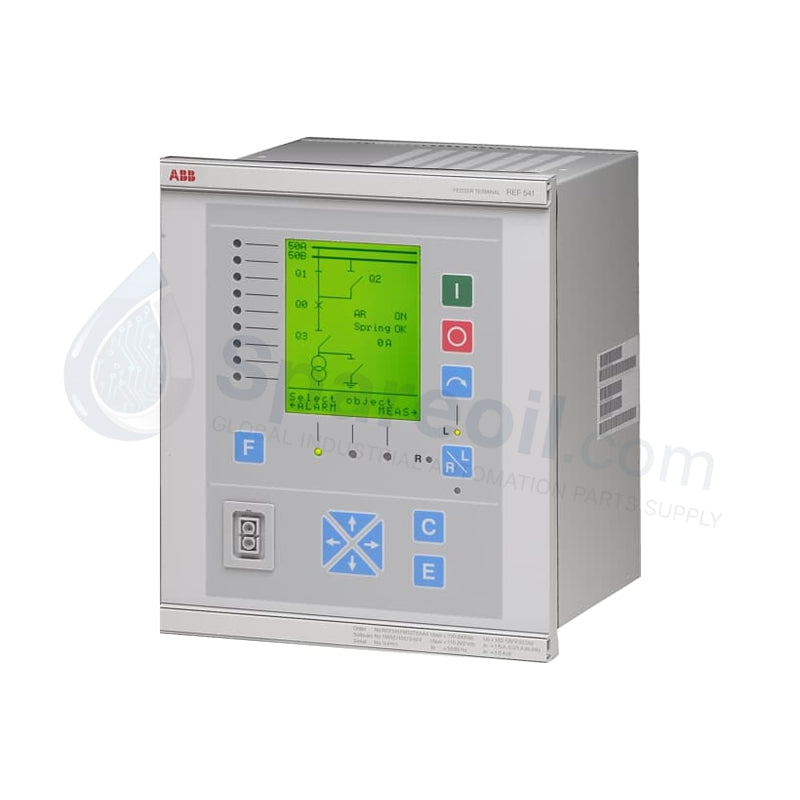

REF541KM115AAAA REF541 Terminal de protección de alimentadores ABB

REF541KM115AAAA REF541 Terminal de protección de alimentadores ABB

Disponibilidad: 10 Quedan en stock

Terminal de Protección de Alimentadores REF541KM115AAAA REF54x de ABB El ABB REF541KM115AAAA, también catalogado como Terminal de Protección de Alimentadores...

Código: REF541

Manufacturer: ABB
Product No.: REF541
Product Type: IEDs de Protección y Control
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 2500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Terminal de Protección de Alimentadores REF541KM115AAAA REF54x de ABB

El ABB REF541KM115AAAA, también catalogado como Terminal de Protección de Alimentadores REF541, funciona como un componente de hardware dedicado para la protección numérica contra sobrecorriente y falla a tierra direccional dentro de sistemas de distribución de media tensión. La unidad capta entradas de transformador de corriente de 1 A o 5 A y señales secundarias de tensión de hasta 110 VCA en redes de 50/60 Hz. Ejecuta lógica de disparo de alta velocidad, procesamiento de sobrecarga térmica y enclavamiento de disyuntores, comunicando datos de campo a través de los protocolos de bus SPA, Modbus RTU e IEC 60870-5-103.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	REF541KM115AAAA
Marca	ABB
Origen	Suecia
Peso	2.5 kg
Dimensiones	160 x 180 x 200 mm
Temperatura de Operación	-25 a +70 grados C
Consumo de Energía	Amplio rango 24-250 VCC / 48-240 VCA
Tipo de Módulo	Terminal de Control y Protección de Alimentadores
Entrada de Corriente Nominal	1 A o 5 A (Seleccionable)
Entrada de Tensión Nominal	Hasta 110 VCA (Secundario VT)
Frecuencia Nominal	50 / 60 Hz
Protocolos	Bus SPA, Modbus RTU, IEC 60870-5-103
Registro de Eventos	Registrador de perturbaciones COMTRADE
Temperatura de Almacenamiento	-40 a +85 grados C

Ejecución de Backplane de Alta Velocidad y Determinismo de Red

El terminal utiliza una arquitectura de procesamiento dedicada en tiempo real para asegurar una rápida propagación de la señal de disparo hasta tiempos de ejecución subciclo. La compatibilidad con el firmware flash interno soporta la transferencia de datos determinista sobre las líneas de comunicación serie de la subestación, manteniendo una sincronización ajustada entre los canales de medición. La memoria flash no volátil captura continuamente los registros de secuencia de eventos y los registros de perturbaciones COMTRADE, preservando formas de onda de fallas cruciales durante fallas completas de energía auxiliar.

Preguntas Frecuentes

P: ¿Cómo se alterna la clasificación del transformador de corriente secundario entre los modos de 1 A y 5 A?

R: La adaptación del secundario del TC utiliza conexiones físicas de terminales de hardware seleccionables, junto con parámetros de configuración de software internos establecidos a través del HMI frontal o el software de gestión de relés.

P: ¿Qué rango de potencia admite la unidad de suministro auxiliar?

R: La fuente de alimentación universal integrada opera de forma fiable en un rango de entrada de 24 a 250 VCC o de 48 a 240 VCA, aislando la lógica interna de las caídas de tensión de la batería de la subestación.

P: ¿Cómo exporta el registrador de perturbaciones interno los datos de fallas capturados?

R: Las formas de onda de fallas capturadas y los registros de secuencia de eventos se exportan en formatos de archivo IEEE COMTRADE estandarizados a través de los puertos de comunicación serie integrados o la interfaz de diagnóstico frontal.

Guías de Instalación en Campo

Monte el terminal en un recorte de panel estándar utilizando el kit de marco de montaje empotrado, apretando todas las abrazaderas de retención de las esquinas para asegurar el sello del panel frontal contra el polvo y la humedad. Establezca una conexión a tierra directa de baja impedancia desde el terminal de conexión a tierra del chasis a la barra de tierra del armario utilizando una correa corta de cobre trenzado antes de aplicar energía.

Encamine los conductores de medición secundarios de CT y VT a través de bloques de terminales de prueba dedicados para facilitar las pruebas de inyección secundaria seguras y el aislamiento. Separe el cableado sensible de comunicación en serie (bus SPA, Modbus RTU) de los circuitos de control de CA de alta tensión dentro de los conductos de cableado del armario. Asegúrese de que todos los blindajes de los cables de señal estén conectados a tierra en un único punto de entrada en el chasis del armario para evitar la corrupción por ruido de modo común.
