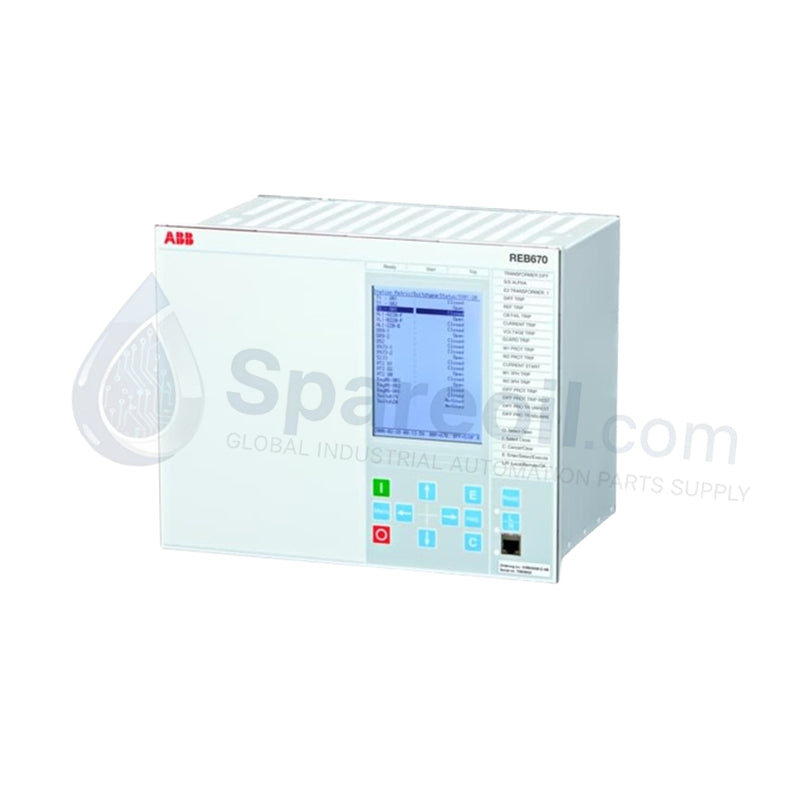

Descripción general del producto

El REB670 Es un relé de protección numérica de alto rendimiento de la serie ABB Relion 670, diseñado específicamente para la protección diferencial de alta velocidad de barras en subestaciones de media y alta tensión. Como Dispositivo Electrónico Inteligente (IED), el REB670 Integra lógica de protección compleja, monitoreo en tiempo real y capacidades avanzadas de comunicación en una sola unidad. Está diseñado para brindar máxima selectividad, garantizando que las fallas internas de barras se eliminen en milisegundos, manteniendo al mismo tiempo una estabilidad absoluta durante fallas externas o condiciones de alta carga. Este relé es un componente crítico para redes de transmisión de servicios públicos, centrales eléctricas a gran escala y redes de distribución industrial donde la disponibilidad del sistema es primordial.

Especificaciones técnicas detalladas

• Fabricante : ABB

• Modelo : REB670

• Serie : Relion 670 Serie de protección y control

• Tipo de dispositivo : Relé de protección de barras numéricas

• Funciones de protección : Protección diferencial de barras (impedancia baja/alta), protección contra fallas de interruptor, sobrecorriente de respaldo y supervisión de voltaje.

• Entrada de corriente nominal : 1 A o 5 A (seleccionable por software/hardware)

• Entrada de voltaje nominal : hasta 110 V CA

• Frecuencia nominal : 50/60 Hz

• Fuente de alimentación auxiliar : amplio rango de 24 a 250 V CC o 48 a 240 V CA

• Entradas/salidas binarias : E/S digitales escalables y programables para enclavamiento lógico y señalización

• Protocolos de comunicación : IEC 61850-8-1 (Ed. 1/Ed. 2), IEC 60870-5-103, Modbus RTU/TCP, DNP3

• Sincronización horaria : sincronización de precisión a través de SNTP, IRIG-B o GPS (a través de módulos especializados)

• Interfaz : HMI local con LCD de alta resolución y teclado de navegación

• Temperatura de funcionamiento : -25 °C a +70 °C

• Temperatura de almacenamiento : -40 °C a +85 °C

• Configuración de montaje : opciones de montaje en rack de 19 pulgadas o montaje empotrado en panel

• Peso del envío : 6,0 kg

• Cumplimiento de normas : IEC 60255, CE, UL
