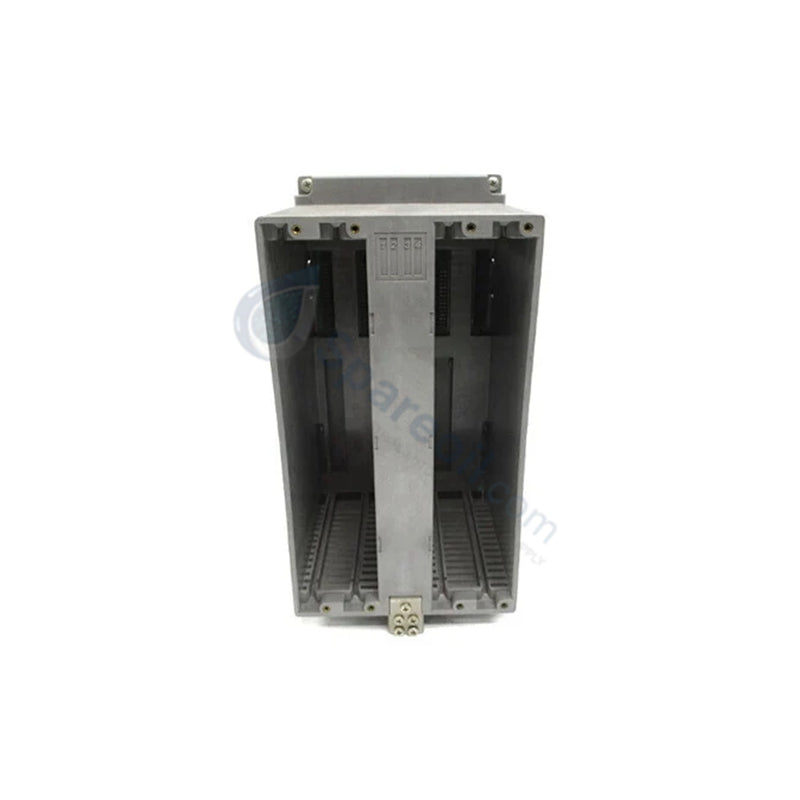

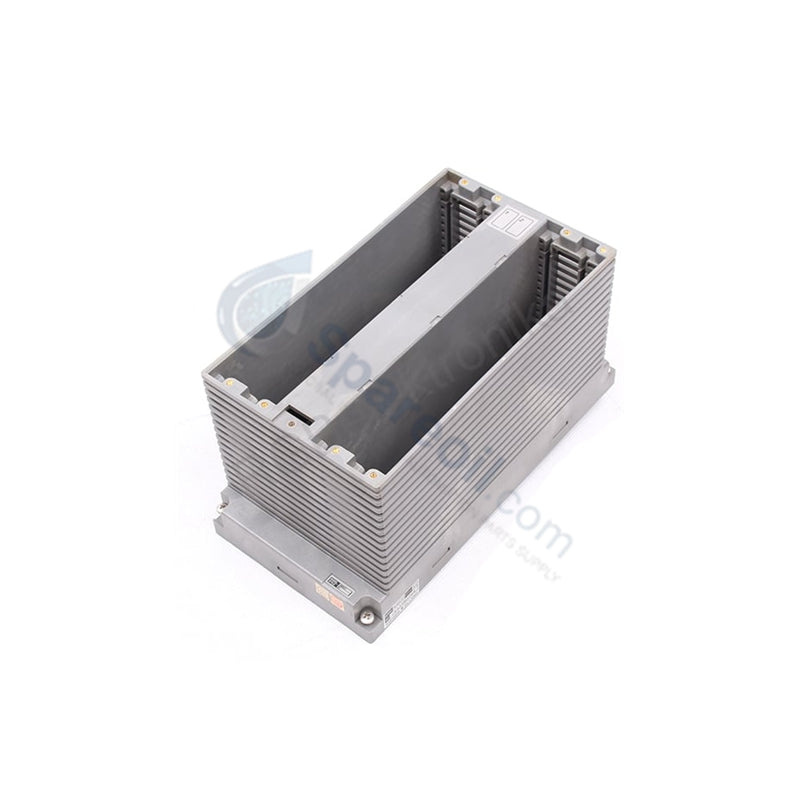

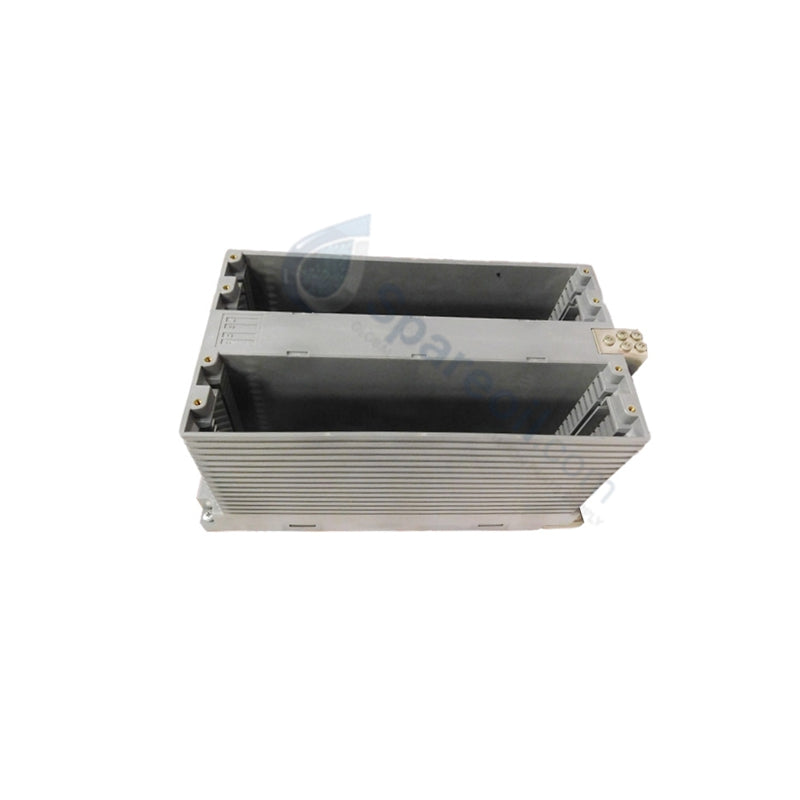

Base YOKOGAWA AMN33 para Módulo de Comunicación

El YOKOGAWA AMN33, también catalogado como la base AMN33 para Módulo de Comunicación, funciona como un componente de hardware dedicado para la terminación de señales y la interconexión de backplane dentro de las plataformas DCS de la serie CENTUM.

Especificaciones de Hardware

Parámetro Especificación
Modelo AMN33
Marca YOKOGAWA
Origen Japón
Peso 2 kg
Dimensiones 140 x 100 x 30 mm
Temp. de Operación -20 °C a +70 °C
Consumo de Energía < 10 W
Capacidad de Canales 32 puntos E/S
Fuente de Alimentación 24 VDC (a través del backplane)
Clasificación de Protección IP20

Control de Procesos DCS y Conectividad

El AMN33 funciona como una interfaz de terminación de alta densidad, diseñada para optimizar el enrutamiento de señales dentro de los entornos Yokogawa CENTUM CS 3000 y VP. Al utilizar una arquitectura de backplane basada en conectores, la unidad facilita la compatibilidad directa con el protocolo de bucle HART de 4-20 mA cuando se asigna a las tarjetas de E/S correspondientes. El diseño incorpora principios de aislamiento galvánico a través de la separación física de las interfaces de cableado de campo, minimizando eficazmente la interferencia entre canales y la susceptibilidad al ruido electromagnético. El módulo asegura una integridad de señal consistente al mantener un aislamiento preciso de canal a canal, lo cual es crítico para la adquisición precisa de variables de proceso en redes de control a gran escala.

Preguntas Frecuentes

P: ¿El módulo AMN33 admite la extracción de módulos en vivo o el intercambio en caliente? R: No, el AMN33 no admite el intercambio en caliente. Los operadores deben realizar un apagado controlado del sistema y desconectar la alimentación de 24 VDC del backplane antes de cualquier mantenimiento o reemplazo de módulo para evitar posibles cortocircuitos en el bus.

P: ¿Cómo se debe gestionar el blindaje del cableado de campo en la interfaz AMN33? R: Los blindajes de los cables de campo deben terminarse en la barra colectora de tierra funcional (FE) designada dentro del gabinete. Asegúrese de que el punto de terminación del blindaje esté lo más cerca posible de la entrada del AMN33 para maximizar la inmunidad al ruido y mantener una ruta de baja impedancia a tierra.

Guías de Instalación en Campo

  • Estabilidad de Montaje: Fije la unidad AMN33 firmemente en el riel DIN estándar o en la placa de montaje del chasis. Asegúrese de que el módulo esté alineado correctamente con el backplane del rack para evitar la desalineación de los pines durante la inserción.
  • Sellado Ambiental: La unidad está clasificada para operación IP20. Instale el módulo exclusivamente dentro de un gabinete de control con clasificación NEMA/IP para evitar la entrada de polvo conductor o humedad, lo que podría degradar los pines del conector.
  • Geometría del Cableado: Dirija todos los cables de señal de campo a través de conductos de cables dedicados separados de los alimentadores de energía CA de alto voltaje. Mantenga una distancia mínima de 100 mm de las líneas eléctricas para reducir la captación inductiva en las conexiones de interfaz de 32 pines.
  • Protocolo de Puesta a Tierra: Verifique que el backplane del gabinete esté conectado de forma segura a la tierra principal del sistema. Utilice técnicas de puesta a tierra en estrella para todos los bucles analógicos para evitar bucles de tierra que podrían introducir errores en las lecturas de señales de bajo nivel.
