Módulo de E/S RS232/RS422 RIM 3500/20 Bently Nevada 125768-01

Módulo de comunicación serie RS232/RS422 Bently Nevada 125768-01

Módulo de comunicación serie RS232/RS422 Bently Nevada 125768-01

Disponibilidad: 10 Quedan en stock

Descripción general del producto El Bently Nevada 125768-01 sirve como el eje esencial de comunicación para el Módulo de Interfaz de Rack (RIM)...

Código: 3500/22 125768-01

Manufacturer: Bently Nevada
Product No.: 3500/22 125768-01
Product Type: Módulos de Interfaz de Rack
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

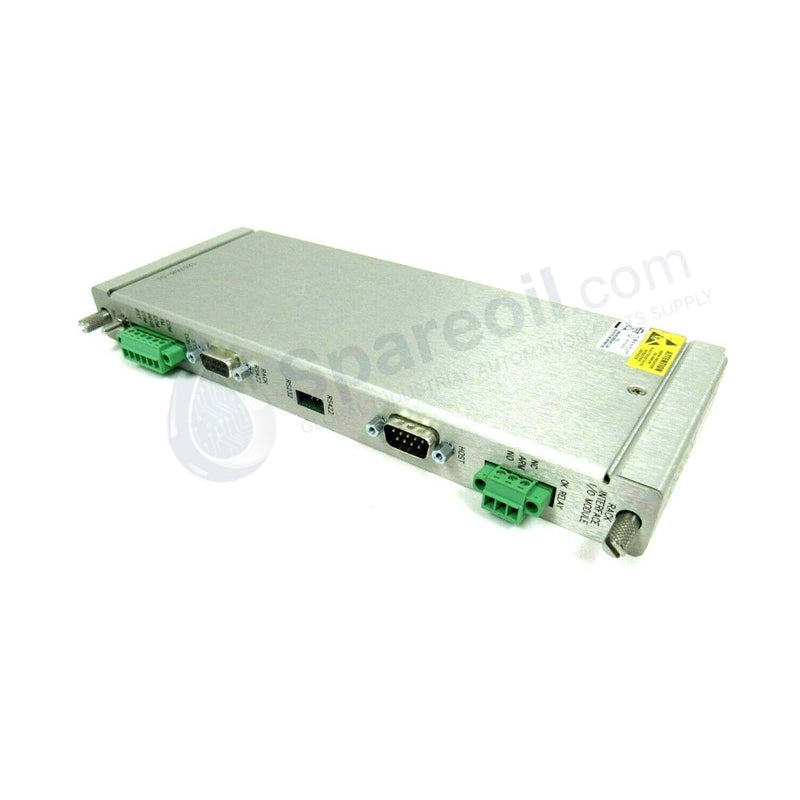

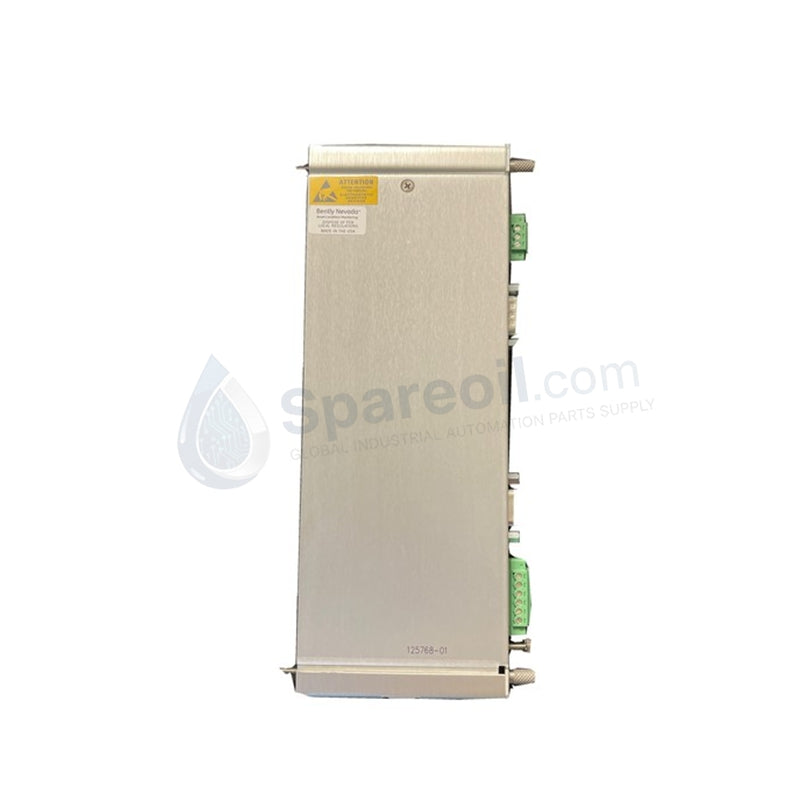

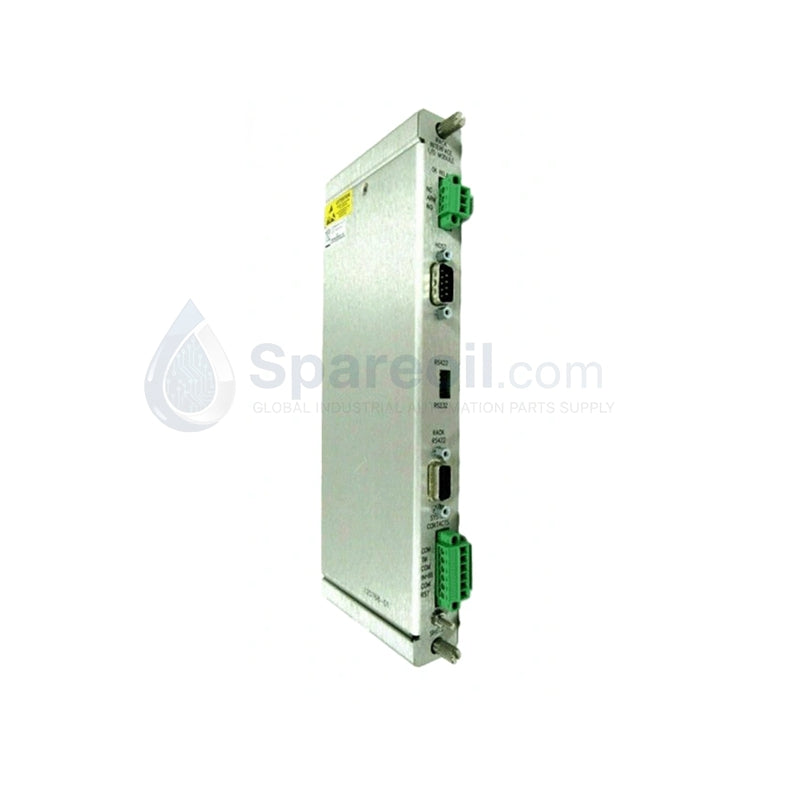

El Bently Nevada 125768-01 sirve como el eje esencial de comunicación para el Módulo de Interfaz de Rack (RIM) 3500/20. Este módulo de E/S establece el enlace físico entre el Sistema de Protección de Maquinaria 3500 y las plataformas de automatización externas. Al proporcionar interfaces seriales dedicadas RS232 y RS422, permite la exportación sin interrupciones de datos estáticos, formas de onda dinámicas y estados de alarma a sistemas DCS, PLC o software System 1. Suministramos esta unidad como 100% Nueva y Original, asegurando una transmisión de datos de alta velocidad y sin errores en entornos de misión crítica.

Especificaciones técnicas

Característica	Especificación
Modelo / Número de pieza	125768-01
Módulo asociado	Módulo de interfaz de rack (RIM) 3500/20
Interfaces seriales	1 x RS232 (DB9) y 1 x RS422 (terminal de 9 pines)
Protocolo de comunicación	Modbus RTU (serial)
Temperatura de funcionamiento	-40 °C a +85 °C (-40 °F a +185 °F)
Humedad	95% de humedad relativa sin condensación
Dimensiones	242 mm x 112 mm x 25 mm
Cumplimiento	CSA, ATEX, CE

Ventajas de ingeniería

Mapeo de datos de alta eficiencia: El 125768-01 es compatible con Modbus RTU, lo que permite que los sistemas de control de terceros sondeen directamente los datos de estado de la maquinaria. Esto elimina la necesidad de pasarelas intermedias complejas y simplifica la arquitectura del sistema.
Flexibilidad de interfaz dual: Con puertos RS232 y RS422, el módulo se adapta a varios requisitos de distancia. Utilice el puerto RS232 para la configuración local o la interfaz RS422 para la comunicación a larga distancia (hasta 1,2 km) a una sala de control centralizada.
Inmunidad al ruido industrial: Bently Nevada diseña este módulo para prosperar en entornos con alta EMI. El circuito interno filtra las interferencias eléctricas de los variadores de frecuencia (VFD) y los motores pesados, preservando la integridad de las señales de alarma críticas.
Resistencia a altas temperaturas: A diferencia de las tarjetas de comunicación comerciales estándar, el 125768-01 funciona de forma fiable a temperaturas de hasta +85 °C. Esto lo hace adecuado para armarios de campo sin aire acondicionado cerca de turbinas o equipos de vapor.

Pautas de instalación

Colocación: Instale el 125768-01 en la parte posterior del rack 3500, específicamente en la ranura directamente detrás del módulo de interfaz de rack (RIM) 3500/20.
Terminación: Para tendidos largos de RS422, asegúrese de aplicar las resistencias de terminación adecuadas (normalmente 120 ohmios) al final del bucle de comunicación para evitar la reflexión de la señal.
Puesta a tierra: Utilice cableado de par trenzado blindado para todas las conexiones seriales. Conecte el blindaje a la toma de tierra del rack para eliminar el ruido de modo común.

Preguntas frecuentes

¿Puedo usar los puertos RS232 y RS422 simultáneamente?

El 125768-01 proporciona ambos puertos para mayor flexibilidad de hardware. Sin embargo, la comunicación suele realizarse a través de una ruta de protocolo activa a la vez al RIM 3500/20 host. Verifique el software de configuración de su rack para definir la ruta de datos principal.

¿Este módulo requiere alimentación externa?

No. El módulo obtiene la alimentación de 24 V CC que necesita directamente del plano posterior del rack 3500 a través de la conexión al RIM 3500/20. Esto garantiza que la comunicación permanezca en línea siempre que la fuente de alimentación del rack esté activa.

¿Cómo es compatible el 125768-01 con el software "System 1"?

El módulo actúa como la puerta de enlace física para que el RIM 3500/20 transmita datos de alta resolución a la plataforma de diagnóstico System 1. Maneja la transferencia de alta velocidad de señales almacenadas en búfer necesarias para un análisis detallado de la vibración de la maquinaria y la recopilación de datos transitorios.

¿Es compatible el 125768-01 con los RIM 3500/20 más antiguos?

Sí, el 125768-01 es el módulo de E/S serie estándar para la serie 3500/20. Si está actualizando desde una interfaz serie más antigua, este módulo sirve como un reemplazo directo y sencillo para restaurar la conectividad Modbus o de diagnóstico.
