Descripción general del producto

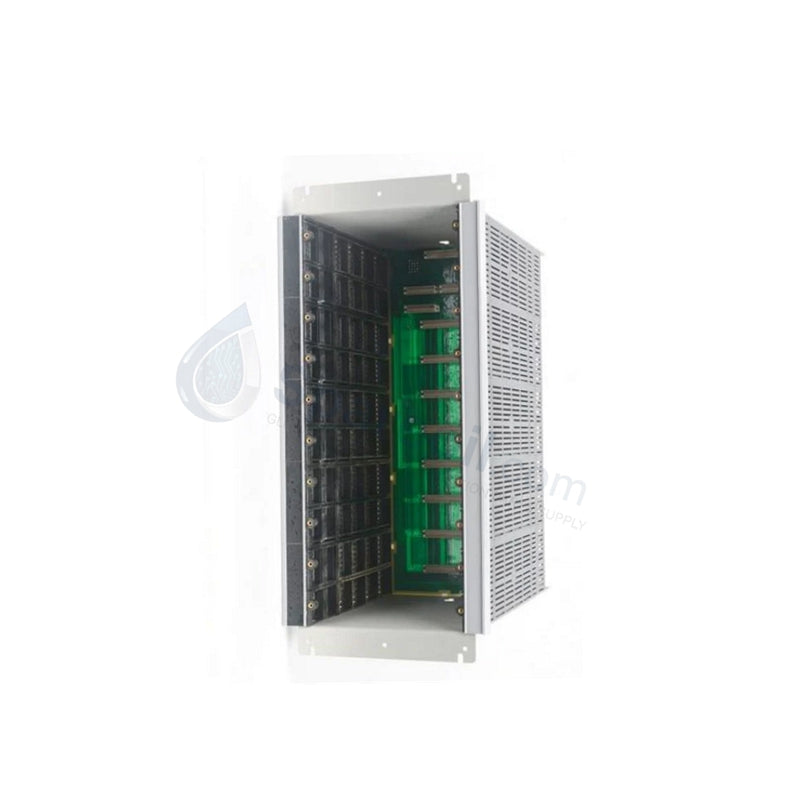

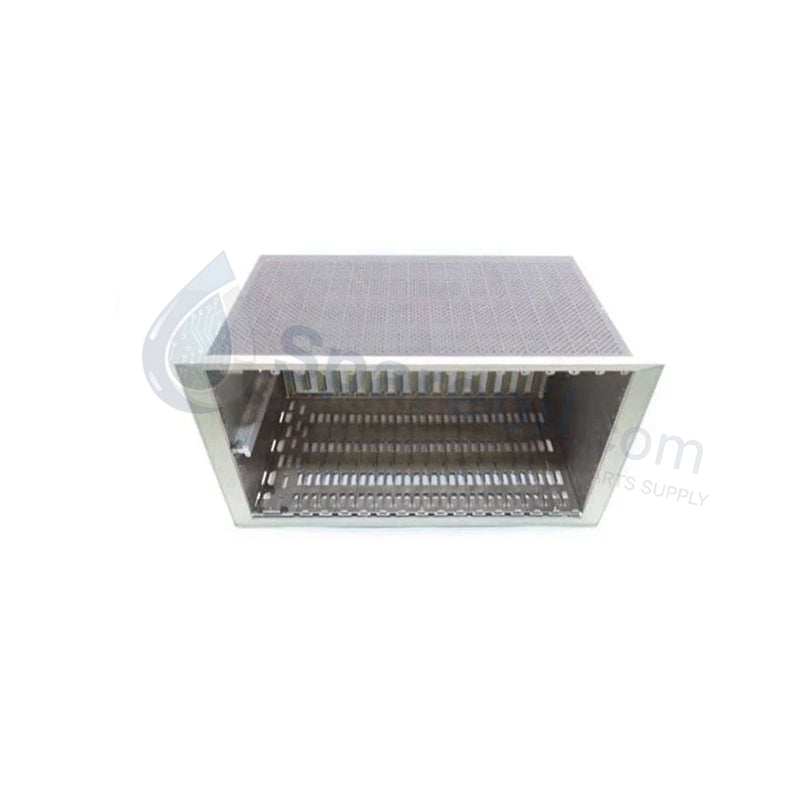

El 3300/05-22-00-00 es un chasis de rack modular de 6 ranuras diseñado para el sistema de protección de maquinaria Bently Nevada 3300. Este marco de montaje estándar sirve como base de hardware centralizada para el monitoreo continuo de la condición de maquinaria rotativa crítica. Diseñado para alojar fuentes de alimentación, monitores del sistema y una variedad de tarjetas de monitoreo especializadas, el 3300/05-22-00-00 Garantiza la integridad estructural y eléctrica necesaria para el procesamiento de señales y la distribución de energía. Su diseño industrial robusto cumple con los estándares API 670, proporcionando una protección de alta fiabilidad para turbinas, compresores y bombas en entornos críticos como la generación de energía y el procesamiento petroquímico.

Especificaciones técnicas detalladas

• Fabricante : Bentley Nevada (Baker Hughes)

• Designación del modelo : 3300/05

• Opciones de pedido : 3300/05-22-00-00

• Capacidad del rack : configuración de 6 ranuras

• Opción de montaje : Montaje en rack estándar (compatible con rack EIA de 19 pulgadas)

• Plano posterior : Arquitectura de plano posterior pasiva para enrutamiento de energía y señales.

• Posiciones principales : Posición 1 (Fuente de alimentación); Posición 2 (Monitor del sistema)

• Ranuras de expansión : Ranuras restantes disponibles para módulos de vibración, posición, velocidad o temperatura.

• Temperatura de funcionamiento : -40 °C a +70 °C (-40 °F a +158 °F)

• Humedad : Hasta un 95% sin condensación

• Construcción : Chasis de grado industrial con blindaje antiestático.

• Dimensiones : 482,6 mm (ancho) x 267 mm (alto) x 305 mm (profundidad)

• Peso : 17,00 libras (7,7 kg)

• Cumplimiento : Requisitos de protección de maquinaria API 670
