Descripción general del producto

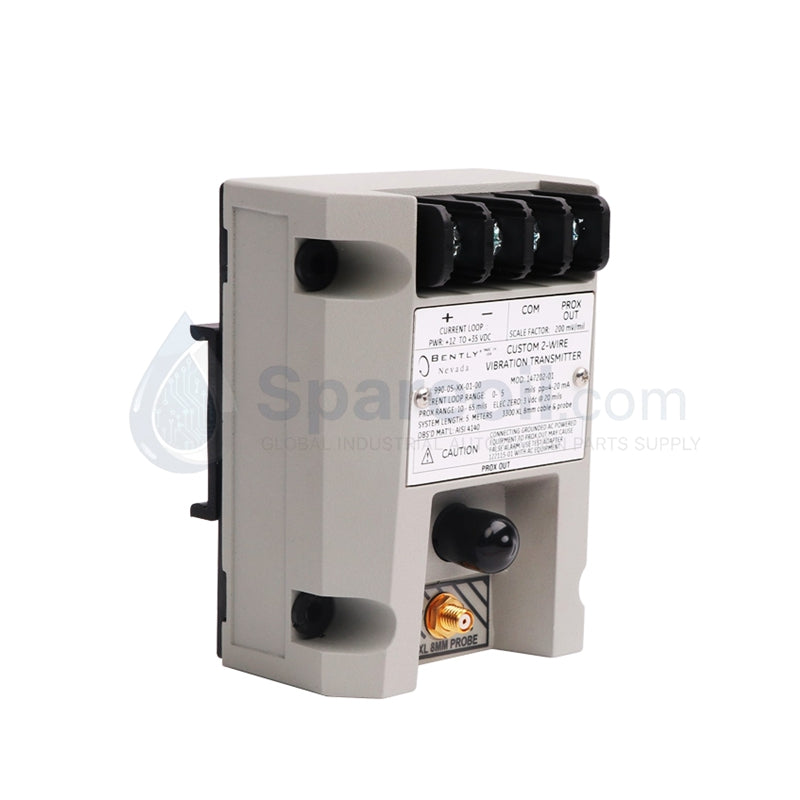

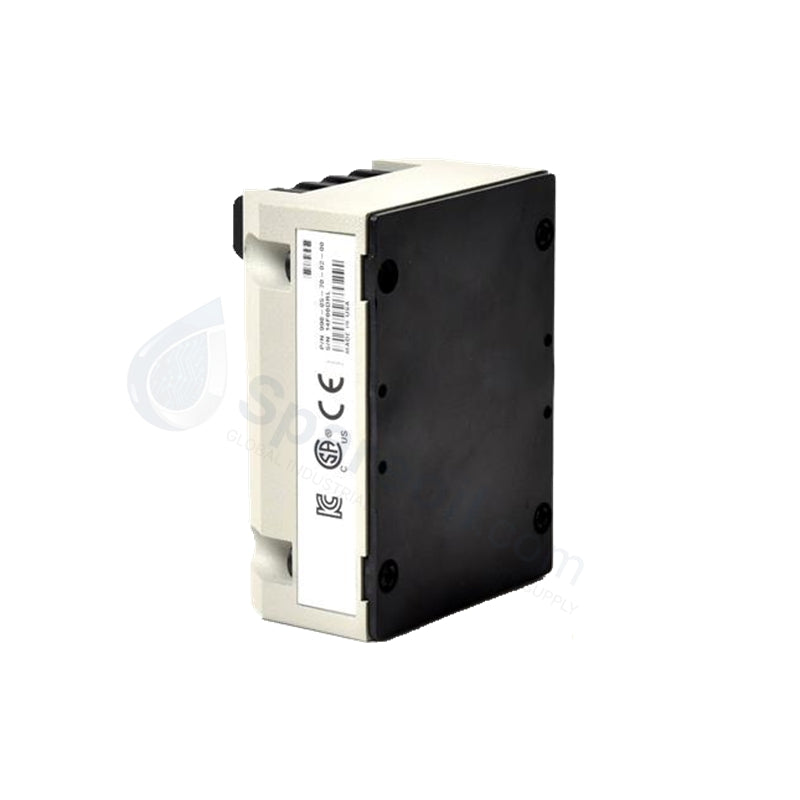

El 990-04-XX-03-00 Es un transmisor de vibración de dos hilos, alimentado por bucle, diseñado por Bently Nevada para la protección integrada de maquinaria. Este módulo combina la funcionalidad de un sensor de proximidad en una sola carcasa compacta, eliminando la necesidad de unidades externas de acondicionamiento de señal. 990-04-XX-03-00 Está diseñado para recibir señales de sondas de proximidad Bently Nevada 3300 NSv y cables de extensión, procesando señales de corrientes parásitas de alta frecuencia y convirtiéndolas en una salida analógica linealizada de 4 a 20 mA. Esta salida estandarizada permite la integración directa en PLC, DCS y sistemas SCADA, proporcionando una solución rentable y compacta para la monitorización de vibraciones radiales en equipos rotativos de alta velocidad.

Especificaciones técnicas detalladas

• Fabricante : Bentley Nevada (Baker Hughes)

• Designación del modelo : Transmisor de vibración 990

• Código de pedido : 990-04-XX-03-00

• Compatibilidad de entrada : Sonda de proximidad Bently Nevada 3300 NSv y cable de extensión

• Señal de salida : 4–20 mA CC (proporcional a la vibración pico a pico)

• Rango de escala completa : 0–4 mils (0–100 μm) de pico a pico

• Respuesta en frecuencia : 5 Hz a 1000 Hz (±0,3 dB)

• Opciones de longitud del sistema : Admite longitudes totales del sistema de 5,0 metros o 7,0 metros.

• Fuente de alimentación : 12 a 35 V CC (alimentación por bucle)

• Clase de precisión : Optimizado para bucles de protección de maquinaria de clase 1.

• Temperatura de funcionamiento : -35 °C a +85 °C (-31 °F a +185 °F)

• Temperatura de almacenamiento : -52 °C a +100 °C (-62 °F a +212 °F)

• Configuración de montaje : compatible con montaje en riel DIN o mamparo.

• Material de la carcasa : compuesto reforzado de grado industrial

• Peso : 0,43 kg (unidad transmisora)

• Dimensiones : 7,6 cm × 10,2 cm × 6,3 cm

• Certificaciones : Certificado CE, Cumple con la normativa RoHS
