Descripción general del producto

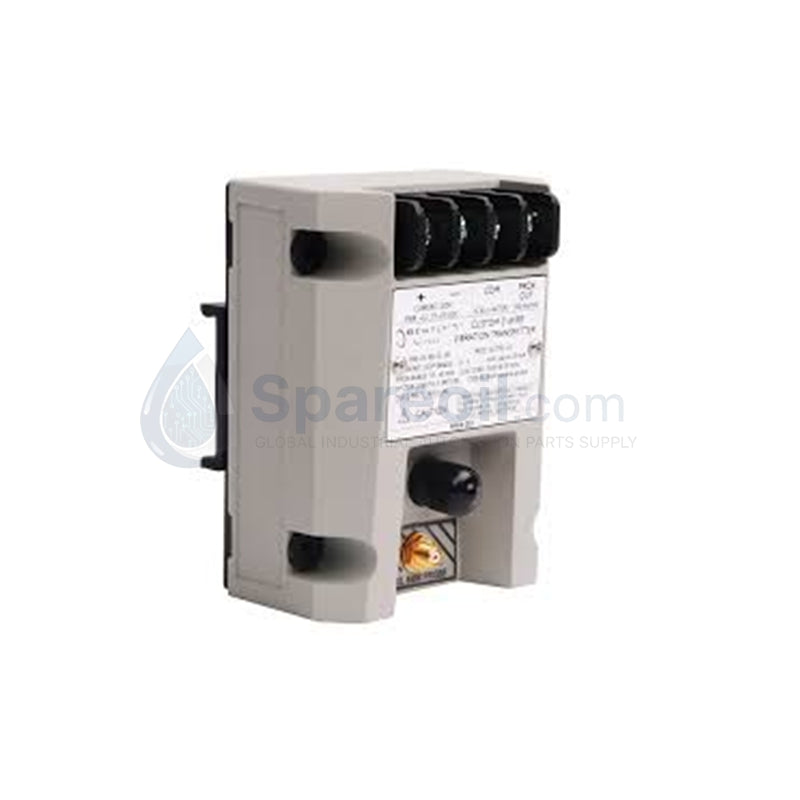

El Bently Nevada 990-04-70-02-00 funciona como un transmisor de vibración autónomo de 2 hilos que une la brecha entre las sondas de proximidad y los sistemas de control de la planta. Este dispositivo convierte la compleja señal dinámica de una sonda de proximidad 3300 NSv en una salida analógica estandarizada de 4-20 mA. Al proporcionar una señal linealmente proporcional al desplazamiento de vibración pico a pico, permite la interconexión directa con PLCs, DCS o plataformas SCADA sin la necesidad de un rack 3500 dedicado. Este módulo sirve específicamente para maquinaria rotativa crítica donde se requiere una arquitectura simplificada y un rango de medición de 0-4 milésimas de pulgada para una protección compatible con API 670.

Desglose del número de pieza

• 990: Transmisor de vibración serie 990.

• 04 (Rango de escala completa): 0–4 mils pp (0–100 µm pp).

• 70 (Longitud del sistema): 7.0 metros (23.0 pies).

• 02 (Opción de montaje): Montaje en panel (tornillos estándar).

• 00 (Aprobación de agencia): Sin aprobaciones específicas para áreas peligrosas.

Especificaciones técnicas

导出到 Google 表格

Ventajas de ingeniería

El 990-04-70-02-00 resuelve los desafíos de integración en la automatización industrial moderna:

• Integración directa con PLC/DCS: Este transmisor elimina los requisitos de costo y espacio de un rack de monitoreo centralizado. Emite una señal de lazo estándar de 4-20mA, lo que permite que las tarjetas de E/S del sistema de control existentes manejen los datos de vibración como una variable de proceso estándar.

• Optimizado para sistemas 3300 NSv: La serie 990 es compatible específicamente con la línea de sondas 3300 NSv, que presenta un diámetro de punta más pequeño y requisitos de espacio lateral más ajustados. Esto hace que el 990-04-70-02-00 sea ideal para tuberías de pequeño diámetro, motores con cojinetes de película fluida y compresores centrífugos con espacio limitado para el montaje de la sonda.

• Protección NEMA 4X reforzada: La carcasa con clasificación IP66 permite el montaje directamente en la base de la máquina o en cajas de conexiones locales. El diseño del circuito soporta fluctuaciones extremas de temperatura y entornos de alta humedad típicos de las instalaciones de generación de energía y petroquímicas.

• Diagnóstico de lazo mejorado: El transmisor mantiene un nivel de corriente específico de "No OK" (normalmente <3.6 mA) si detecta una falla en el transductor o una desconexión del cable. Este diagnóstico a nivel de hardware garantiza que el sistema de control pueda distinguir entre vibración cero y una falla del sensor, evitando una operación "a ciegas".

Preguntas frecuentes

• ¿Es nueva la unidad Bently Nevada 990-04-70-02-00?Sí. Suministramos el 990-04-70-02-00 en un estado 100% nuevo y original. Cada unidad llega en su embalaje original de fábrica, lo que garantiza que la calibración interna y el circuito de alimentación por lazo cumplen todos los estándares de rendimiento del OEM.

• ¿Qué sonda y longitud de cable debo usar con este transmisor?Esta unidad específica (opción 70) requiere una longitud total del sistema de 7.0 metros. Debe usar una sonda 3300 NSv y un cable de extensión que combinados sumen exactamente 7.0 metros. El uso de un sistema de 5.0m o 9.0m dará como resultado errores de calibración significativos y lecturas inexactas de 4-20mA.

• ¿Puedo montar este transmisor en un riel DIN?La opción de montaje 02 designa una configuración de montaje en panel. Aunque carece de los clips de riel DIN preinstalados que se encuentran en la variante 01, puede montarlo directamente en una placa posterior utilizando los orificios para pernos provistos. Si su gabinete requiere montaje DIN, asegúrese de tener el adaptador adecuado o especifique el modelo 01.

• ¿Este transmisor requiere una fuente de alimentación externa?El 990-04-70-02-00 es un dispositivo alimentado por lazo. Requiere una fuente de alimentación externa de +18 a +30 VCC, típicamente proporcionada por la tarjeta de entrada analógica de su PLC o DCS. Regula la corriente en el lazo para representar el nivel de vibración medido.
