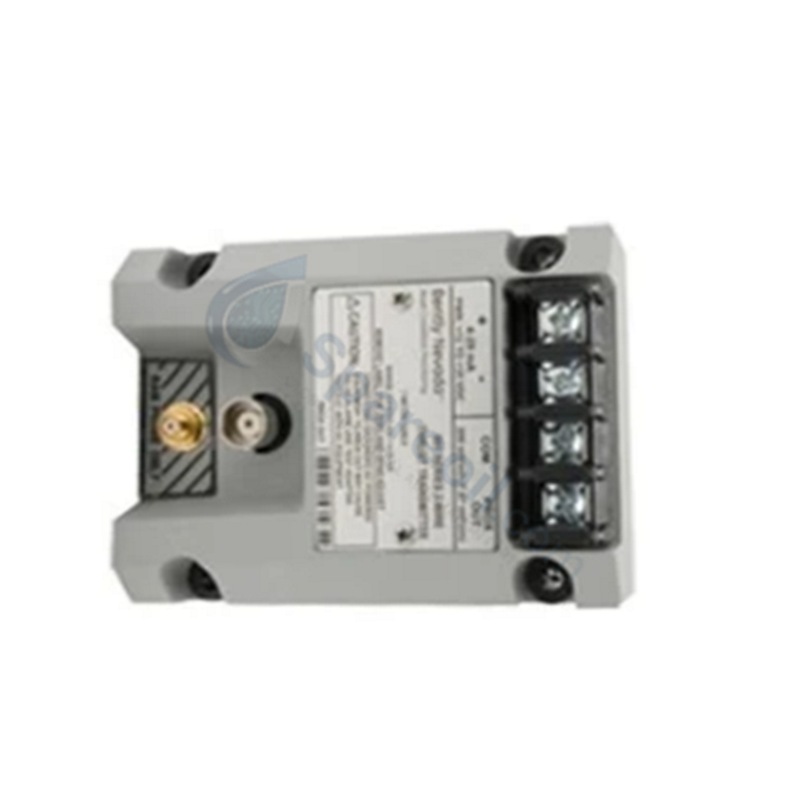

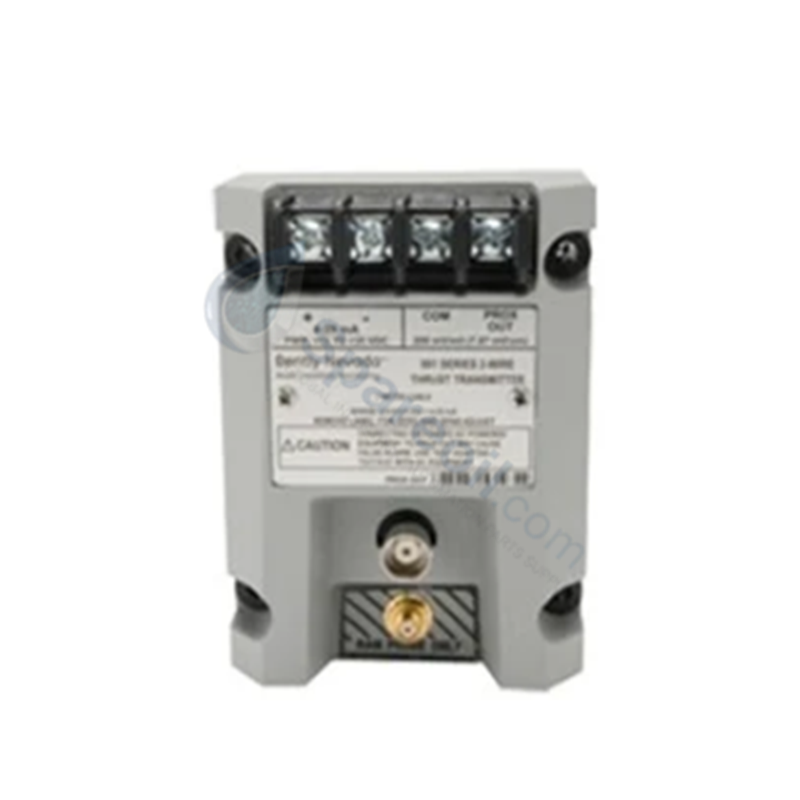

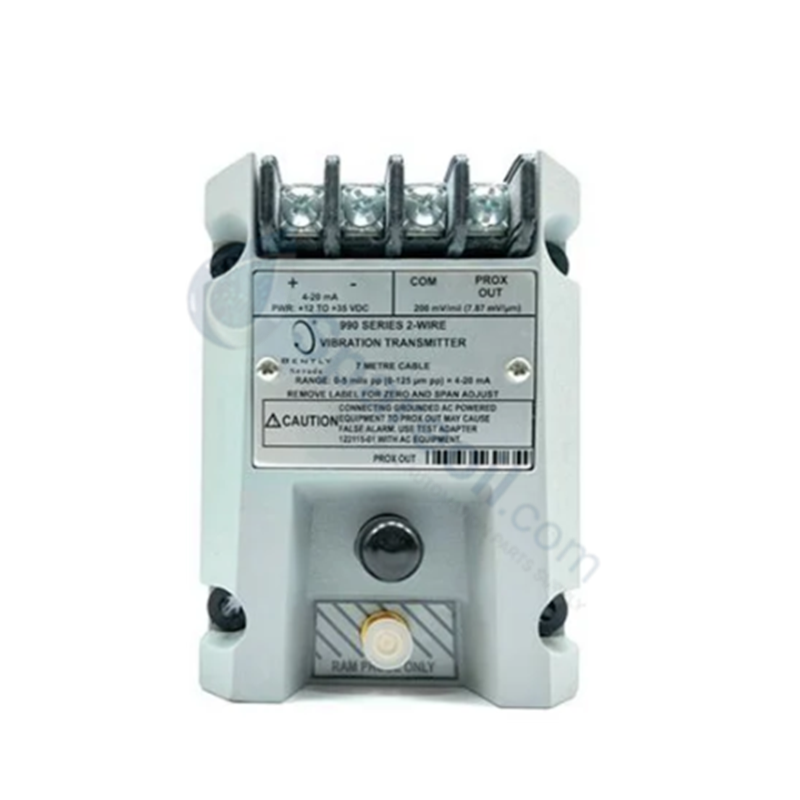

El Bently Nevada 991-25-50-01-00, también catalogado como el transmisor de empuje 991, funciona como un componente de hardware dedicado para el acondicionamiento de la señal de desplazamiento axial del eje dentro de los sistemas de protección de maquinaria.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Escalado de sonda de corrientes parásitas y validación de voltaje de espacio (-10 VCC objetivos)

El transmisor acondiciona las señales de excitación de RF de alta frecuencia dirigidas a las sondas de proximidad de corrientes parásitas sin contacto a través de una longitud de sistema calibrada de 5.0 metros. La puesta en marcha requiere la validación del voltaje de espacio físico a través de las conexiones de terminales de prueba para verificar el objetivo de línea base estática de -10 VCC cuando el eje de la máquina está en el cero mecánico. El escalado de precisión de la sonda de corrientes parásitas traduce las variaciones de desplazamiento físico en una salida de corriente proporcional de 4-20 mA en el rango de medición lineal de 25-0-25 mils.

Preguntas frecuentes

P: ¿Cómo se entrega la energía operativa principal al módulo 991-25-50-01-00?

R: La energía se suministra directamente a través de la interfaz de bucle de corriente de 4-20 mA de 2 hilos conectada al canal de entrada analógica del sistema de control del host.

P: ¿Se pueden alargar o acortar los cables de extensión en el campo?

R: No, la opción de longitud total del sistema de 5.0 metros está calibrada de fábrica a una inductancia de sonda y capacitancia de cable específicas; la modificación de las longitudes de los cables altera la respuesta de frecuencia del sistema y la precisión del bucle de corriente.

P: ¿Qué mecanismo de montaje se suministra con el código de opción -01?

R: La opción -01 proporciona clips de montaje preinstalados que fijan el conjunto del transmisor directamente a los rieles DIN estándar de 35 mm.

Pautas de instalación en campo

1. Instale el módulo transmisor en un riel DIN industrial de 35 mm dentro de una caja de campo protectora utilizando los clips preinstalados.
2. Conecte el conector coaxial del cable de extensión de la sonda de proximidad de 5.0 metros al conector de entrada del transmisor, apretándolo a mano.
3. Mida el voltaje de polarización de CC estática a través de los terminales de prueba de la sonda sin procesar utilizando un multímetro digital, ajustando la profundidad mecánica de la sonda hasta obtener una lectura objetivo de -10 VCC en el punto medio mecánico.
4. Conecte los conductores de par trenzado blindado de 2 hilos desde los terminales de salida a la tarjeta del bucle de corriente del sistema de automatización del host.
5. Conecte el blindaje de drenaje del cableado de campo a una única barra de tierra dentro del gabinete para evitar la captación de ruido y las corrientes de bucle a tierra.
