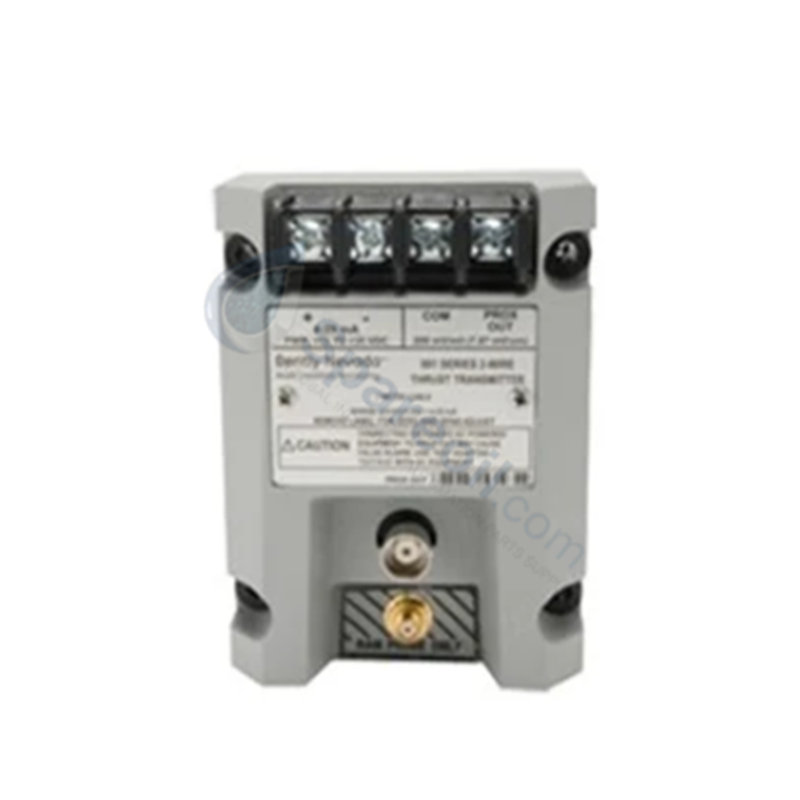

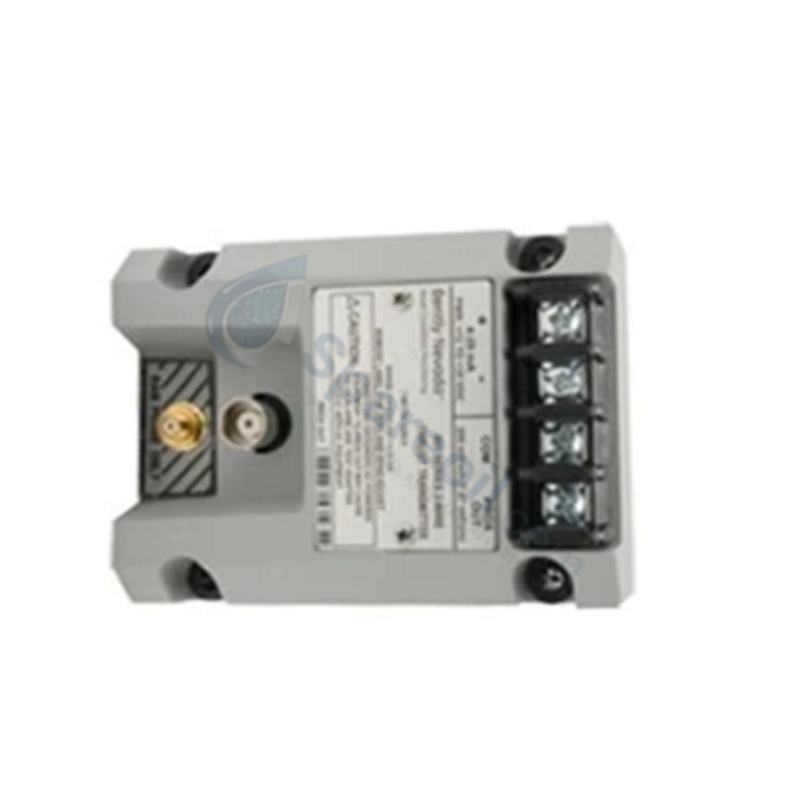

El Bently Nevada 991-06-50-01-00, también catalogado como el Transmisor de Empuje 991, opera como un componente de hardware dedicado para el acondicionamiento de la señal de desplazamiento axial y la salida de corriente de bucle de 4-20 mA dentro de las plataformas de monitoreo de maquinaria.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Validación de voltaje de espacio (-10 VCC) y escalado de sonda de corrientes de Foucault

El transmisor procesa las señales de excitación de la sonda sin contacto para medir la posición axial del eje en relación con los cojinetes de empuje mecánicos en una longitud de sistema sintonizada de 5,0 metros. La puesta en marcha requiere la validación física del voltaje del espacio a través de los terminales de salida de la sonda bruta para establecer el objetivo de referencia en -10 VCC cuando el rotor está en cero mecánico. El escalado preciso de la sonda de corrientes de Foucault traduce el movimiento axial del rotor en una corriente de salida calibrada de 4-20 mA proporcional al rango de escala completa de 0,6 - 0 - 0,6 mm.

Preguntas frecuentes

P: ¿Qué rango de medición corresponde a la corriente de bucle de salida a escala completa para esta configuración?

R: La opción de escala completa -06 proporciona un rango de medición de desplazamiento axial simétrico de 0,6 - 0 - 0,6 mm, mapeado a la señal de salida de bucle proporcional de 4-20 mA.

P: ¿Se requiere un acondicionamiento de señal externo entre la sonda de proximidad y el transmisor?

R: No, el transmisor 991 incorpora un circuito de acondicionamiento de señal integrado que acepta directamente la entrada de la sonda sin contacto compatible y el conjunto del cable de extensión.

P: ¿Cómo se suministra la energía operativa a los terminales del transmisor?

R: El transmisor funciona como un dispositivo alimentado por bucle utilizando la interfaz de bucle de corriente de 2 hilos de 4-20 mA conectada al módulo de entrada analógica del sistema de control anfitrión.

Guías de instalación en campo

1. Monte el módulo transmisor de forma segura en un riel DIN estándar de 35 mm utilizando los clips de montaje preinstalados.
2. Conecte el conector coaxial del cable de extensión de la sonda de proximidad al receptáculo de entrada del transmisor, apretando a mano para asegurar un contacto robusto.
3. Verifique el voltaje de espacio de CC estático usando un multímetro a través de las conexiones de prueba, ajustando el espacio de la sonda mecánica para lograr el desplazamiento de referencia nominal de -10 VCC.
4. Conecte los terminales de salida de dos hilos a la interfaz de entrada analógica de 24 VCC del sistema anfitrión utilizando conductores de par trenzado blindados.
5. Termine el blindaje del cable de campo a la barra de tierra del gabinete principal en un solo punto para evitar el ruido del bucle de tierra y la interferencia EMI.
