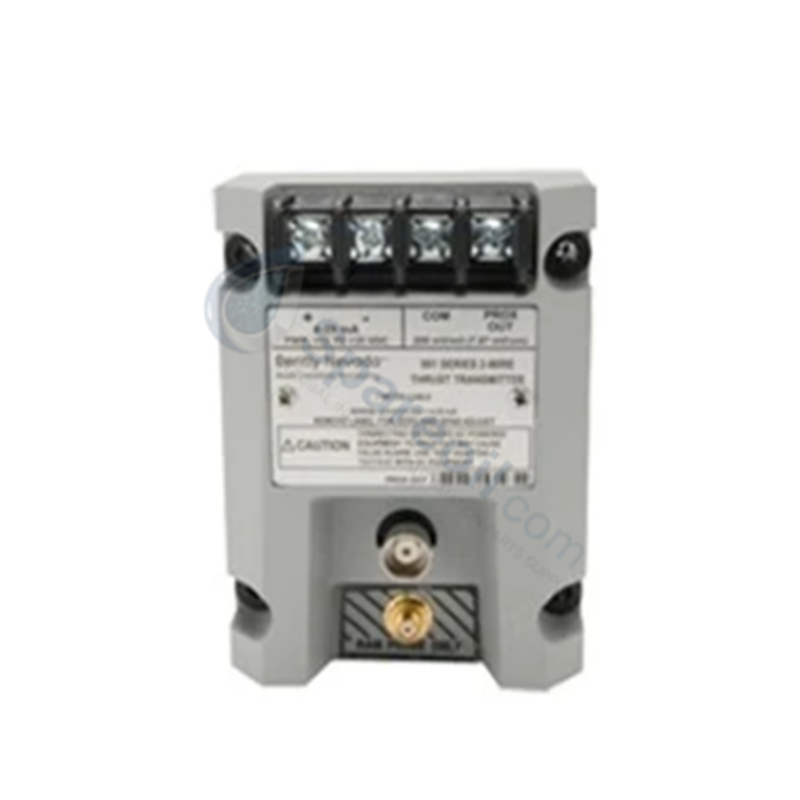

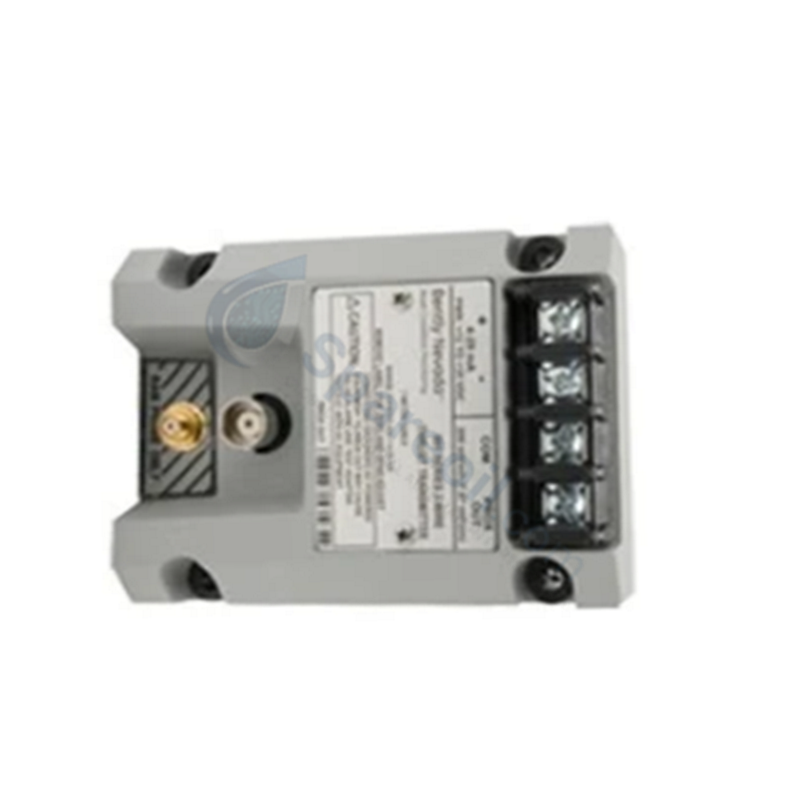

El Bently Nevada 991-06-50-01-CN es el transmisor de empuje 991 principal utilizado para ejecutar la medición del desplazamiento axial del eje en plataformas de protección de maquinaria.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Escalado de sonda de corrientes de Foucault y validación de voltaje de espacio (-10 VCC de objetivo)

El transmisor 991 procesa señales de entrada de sondas de proximidad de corrientes de Foucault sin contacto en una longitud de sistema calibrada de 5.0 metros. La puesta en marcha requiere la validación del voltaje de espacio físico a través de los terminales de salida de la sonda bruta para establecer el sesgo nominal de línea de base en -10 VCC cuando el rotor de la máquina se encuentra en la posición media mecánica. La escala de precisión de la sonda de corrientes de Foucault traduce el desplazamiento mecánico del eje en una salida de bucle de corriente proporcional de 4-20 mA en el rango físico de 0.6 - 0 - 0.6 mm.

Preguntas frecuentes

P: ¿Cómo se suministra la alimentación operativa a los terminales del transmisor 991?

R: La alimentación operativa se suministra directamente a través de la interfaz de bucle de corriente de 4-20 mA de 2 hilos desde el sistema de control anfitrión o el armario de monitoreo.

P: ¿Qué marcas de certificación se proporcionan bajo el código de opción -CN?

R: El sufijo -CN indica el cumplimiento de las normas de certificación para áreas peligrosas, proporcionando aprobaciones a prueba de explosiones y seguridad intrínseca ATEX, IECEx y NEPSI chino.

P: ¿Se puede modificar la opción de longitud del sistema de 5.0 metros en el campo utilizando cables de extensión no calibrados?

R: No, la longitud total del sistema de 5.0 metros está calibrada de fábrica para coincidir con la inductancia específica de la bobina del transductor y la capacitancia del cable; alterar la longitud del cable interrumpe la escala de salida.

Pautas de instalación en campo

1. Monte el módulo transmisor de forma segura en un riel DIN estándar de 35 mm dentro de un gabinete clasificado para la clasificación de área peligrosa local.
2. Conecte el conector coaxial del cable de extensión de la sonda de proximidad de 5.0 metros a juego al terminal de entrada del transmisor, asegurando una conexión limpia y apretada con los dedos.
3. Valide el voltaje de espacio de CC estático utilizando un multímetro a través de los terminales de prueba de señal bruta, ajustando la profundidad de la sonda mecánica hasta establecer un objetivo de -10 VCC.
4. Conecte el cableado de par trenzado blindado de 2 hilos a los terminales de salida de 4-20 mA de acuerdo con los diagramas de cableado intrínsecamente seguros o a prueba de explosiones.
5. Conecte a tierra el blindaje del cable de campo en un solo punto en la barra colectora de puesta a tierra del gabinete para suprimir la interferencia electromagnética y evitar el ruido del bucle de tierra.
