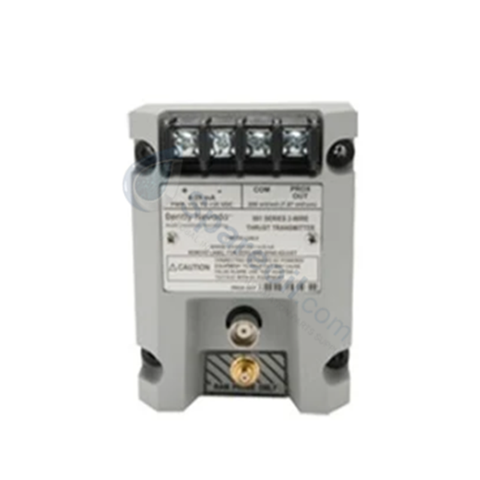

Configurado para la medición del desplazamiento axial del eje en redes de monitoreo de maquinaria, el Bently Nevada 991-06-50-01-01 (Transmisor de empuje 991) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Validación del voltaje de separación (objetivos de -10 VCC) y dinámica del rotor

El módulo procesa las entradas de señal de las sondas de proximidad de corriente de Foucault sin contacto 3300 NSv a lo largo de una longitud de sistema sintonizada para rastrear el movimiento del eje en tiempo real. Durante la instalación, los técnicos de campo realizan la validación del voltaje de separación en los puntos de prueba para establecer un objetivo de polarización estática de -10 VCC cuando el rotor se encuentra en el punto medio mecánico. Este posicionamiento físico establece una línea de base lineal, lo que permite un acondicionamiento preciso de la señal de los cambios de posición axial dinámicos en una salida de 4-20 mA para los sistemas de automatización de procesos.

Preguntas frecuentes

P: ¿Cómo se suministra la alimentación de funcionamiento de campo a los terminales del módulo?

R: La alimentación de funcionamiento se suministra directamente a través de la interfaz de bucle de corriente de 4-20 mA de 2 hilos conectada a una fuente de alimentación de 24 VCC.

P: ¿Qué clasificación de protección contra la entrada ambiental proporciona la carcasa?

R: La carcasa del módulo tiene una clasificación IP65, lo que proporciona una carcasa a prueba de polvo y resistente al agua adecuada para gabinetes de control industrial.

P: ¿Puede esta unidad aceptar entradas de sonda de los conjuntos de sondas de proximidad 3300 NSv estándar?

R: Sí, el circuito de entrada está calibrado de fábrica para interactuar directamente con las sondas de proximidad 3300 NSv y sus cables de extensión correspondientes.

Pautas de instalación en campo

1. Monte el módulo en un riel DIN de 35 mm limpio dentro de la carcasa, asegurándose de que los clips encajen de forma segura.
2. Conecte el conector coaxial del cable de extensión de la sonda 3300 NSv a la toma de entrada del transmisor, apretándolo con los dedos.
3. Valide el voltaje de separación de CC estática utilizando un multímetro conectado a los terminales de prueba brutos, ajustando la profundidad mecánica de la sonda hasta que se obtenga un objetivo de -10 VCC.
4. Conecte el cableado de campo de par trenzado blindado de 2 hilos desde el circuito de bucle de 24 VCC del sistema de control a los terminales del bucle.
5. Conecte a tierra el cable blindado del cable en un único punto de tierra en la barra colectora del gabinete para mitigar el ruido de tierra y la interferencia electromagnética.
