Caja/chasis Allen Bradley SLC 500 1746-A13 completamente nuevo

Disponibilidad: 20 Quedan en stock

Descripción general del producto ElAllen-Bradley 1746-A13 sirve como la base principal para los sistemas de control SLC 500 de alta densidad....

Código: 1746-A13

Manufacturer: Allen Bradley
Product No.: 1746-A13
Product Type: Hardware del Plano Posterior
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

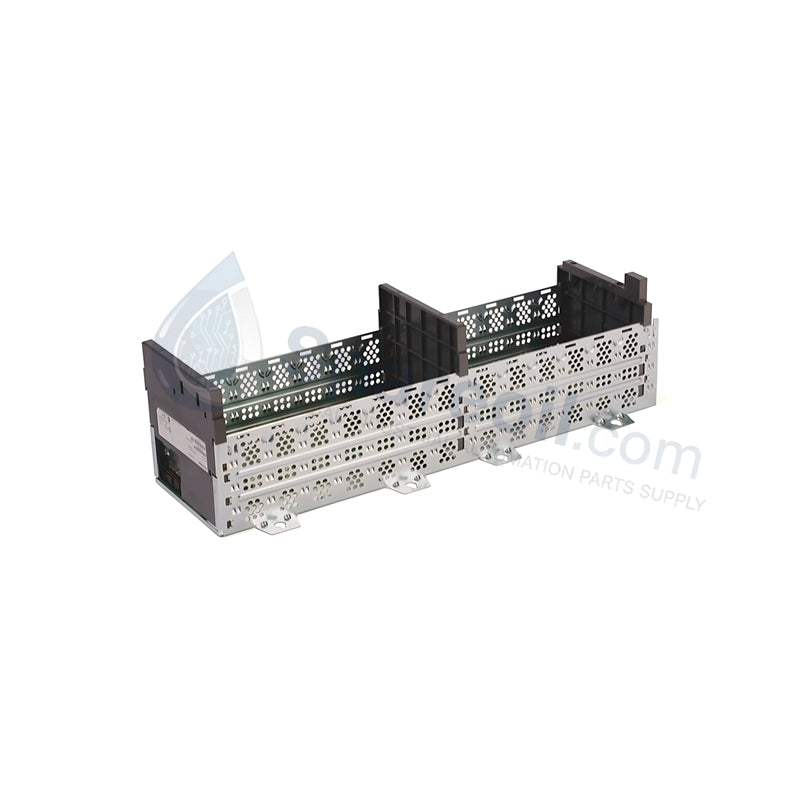

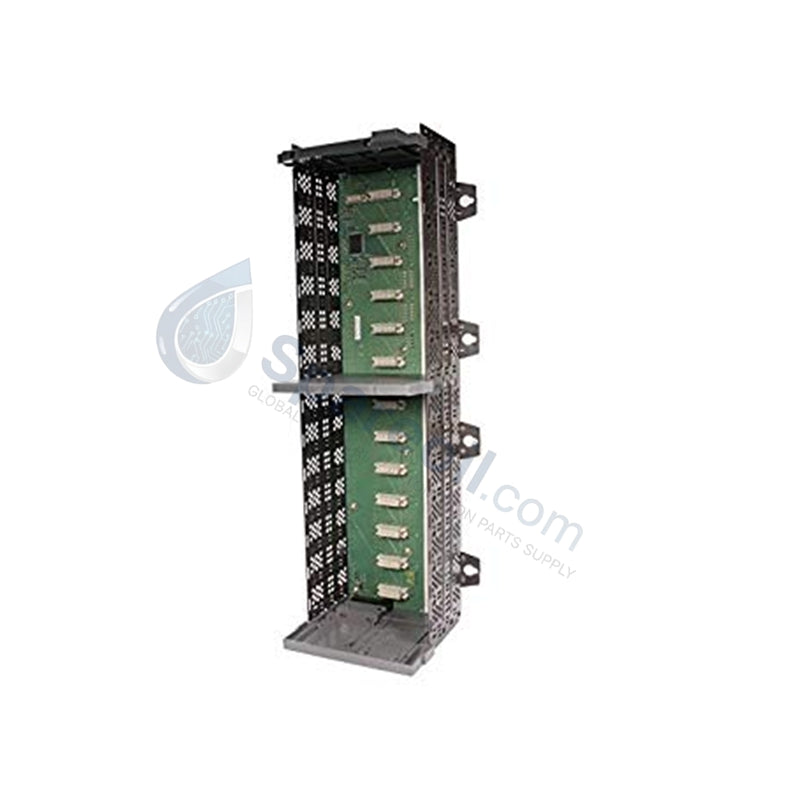

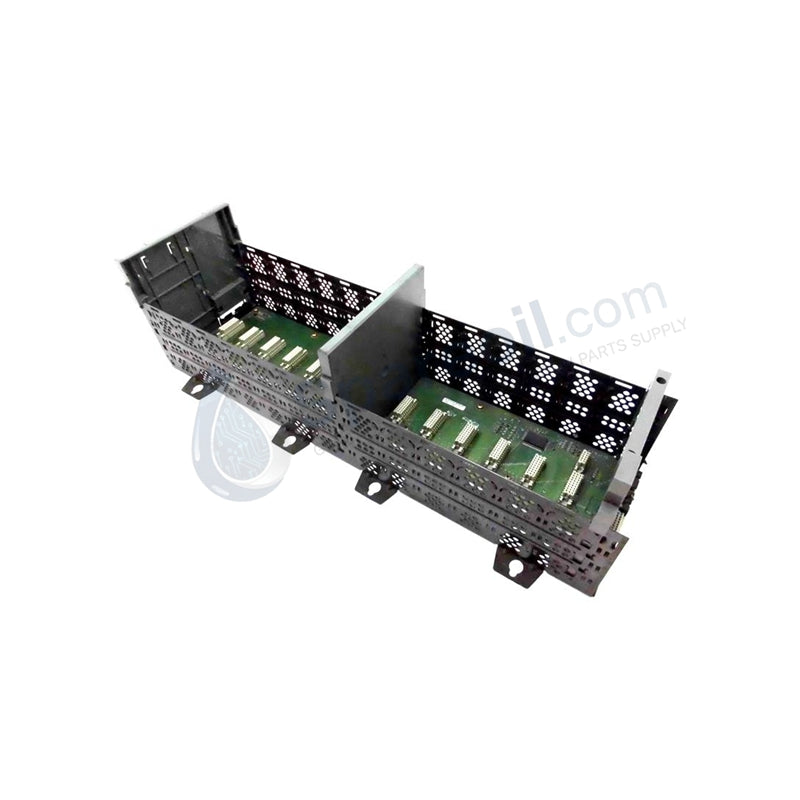

ElAllen-Bradley 1746-A13 sirve como la base principal para los sistemas de control SLC 500 de alta densidad. Este chasis modular de 13 ranuras proporciona la carcasa física y la interconectividad eléctrica para los procesadores SLC 500, las fuentes de alimentación y una amplia gama de módulos de E/S. Suministramos esta unidad como 100% Nuevo y Original, lo que garantiza una integridad de señal óptima a través del backplane para sus bucles de automatización de misión crítica.

Especificaciones técnicas

Característica	Detalles de la especificación
Número de ranuras	13 ranuras para módulos
Sistema compatible	SLC 500 (Boletín 1746)
Corriente del backplane (5V CC)	5,0 A Máximo
Corriente del backplane (24V CC)	1,5 A Máximo
Opciones de montaje	Montaje en panel o carril DIN
Temperatura de funcionamiento	0°C a 60°C (32°F a 140°F)
Temperatura de almacenamiento	-40°C a 85°C (-40°F a 185°F)
Dimensiones (ancho x alto x profundidad)	17,5 x 5,5 x 5,8 pulgadas (445 x 140 x 147 mm)
Choque (en funcionamiento)	300g
Vibración	5g a 10-500 Hz

Ventajas de ingeniería

Máxima capacidad de expansión: Como el chasis más grande de la familia SLC 500, el 1746-A13 permite a los ingenieros consolidar un gran número de E/S en un solo rack. Esto reduce la necesidad de múltiples cables de interconexión de chasis y simplifica la arquitectura del sistema.
Comunicación de backplane de alta velocidad: El bus de backplane integrado facilita el intercambio de datos sin interrupciones entre el procesador en la ranura 0 y todos los módulos de E/S periféricos. Garantiza un rendimiento determinista para el control de procesos complejos y la lógica discreta de alta velocidad.
Montaje industrial flexible: El chasis admite tanto el montaje tradicional en panel mediante pernos de calidad industrial como la instalación en carril DIN estándar de 35 mm. Esta flexibilidad se adapta a varias configuraciones de armarios de control y ayuda a optimizar el espacio interno del panel.
Diseño de gestión térmica: El diseño de chasis abierto promueve la refrigeración por convección natural. Esto evita la acumulación de calor alrededor de módulos analógicos o especiales de alta densidad, lo que garantiza que el sistema SLC 500 mantenga un funcionamiento fiable a su temperatura nominal completa de 60 °C.
Ranura dedicada para fuente de alimentación: El 1746-A13 cuenta con una posición de montaje dedicada en el lado izquierdo para fuentes de alimentación de la serie 1746. Este diseño de conexión directa elimina el cableado externo entre la fuente de alimentación y el backplane, minimizando el ruido eléctrico y los posibles puntos de fallo.

Preguntas frecuentes

¿El 1746-A13 incluye la fuente de alimentación?

No. Debe adquirir la fuente de alimentación SLC 500 (como la 1746-P1, P2 o P4) por separado. La fuente de alimentación se monta en el soporte especializado del lado izquierdo y se conecta directamente a los conectores del backplane.

¿Puedo usar este chasis para expandir un sistema CompactLogix?

El 1746-A13 solo es compatible con hardware SLC 500 (Boletín 1746). Sin embargo, puede conectar este chasis a un sistema ControlLogix o CompactLogix como E/S remotas instalando un 1747-ASB (adaptador de E/S remota) o un 1747-AENTR (adaptador EtherNet/IP) en la primera ranura.

¿Cuál es la numeración correcta de las ranuras para el 1746-A13?

Las ranuras están numeradas del 0 al 12, comenzando por la izquierda. En un rack independiente o local, el procesador (CPU) siempre ocupa la ranura 0. Si se usa como rack de expansión o remoto, el adaptador de comunicación ocupa la ranura 0.

¿Cómo gestiono la tensión del cable para 13 ranuras de E/S?

Recomendamos usar el protector de chasis 1746-N2 o un conducto de cableado estándar inmediatamente debajo del rack. Esto garantiza que el peso del cableado de campo no ejerza una tensión indebida sobre los bloques de terminales del módulo o los conectores del chasis.
