Descripción general del producto

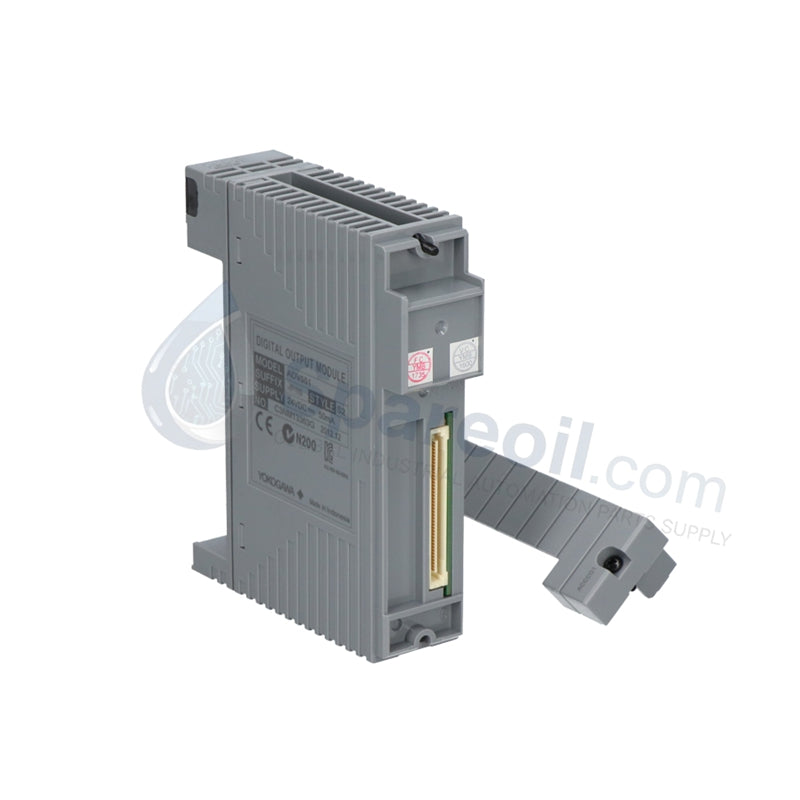

El Yokogawa ADV551-P50/D5S00 funciona como una interfaz de salida digital de alta densidad para los sistemas de control distribuido CENTUM VP y ProSafe-RS. Este módulo acciona hasta 32 dispositivos de campo independientes, como válvulas solenoides, relés e indicadores de estado, utilizando señales de 24 V CC aisladas. Al integrar la opción /D5S00, el módulo incluye el bloque de terminales de abrazadera de presión ATD5S-00, lo que facilita un cableado de campo rápido y seguro. El ADV551-P50 sirve como un componente de ejecución crítico en la automatización de procesos, lo que garantiza una actuación precisa y la integridad del enclavamiento en todo el sistema.

Condición: 100% nuevo, sellado de fábrica original.

Desglose del número de pieza: Serie ADV551

Yokogawa utiliza códigos de sufijo específicos para definir la interfaz de botón pulsador, las opciones de visualización y la conectividad de los terminales.

• ADV551: Módulo de salida digital (32 canales, 24 V CC, aislado).

• -P: Cuenta con entrada de botón pulsador para interacción/diagnóstico manual del hardware.

• 5: Configuración estándar sin pantalla de estado; sin protección contra explosiones.

• 0: Revisión básica del hardware.

• D5S00: Incluye ATD5S-00 Bloque de terminales de abrazadera de presión para salida digital.

Especificaciones técnicas

El ADV551-P50/D5S00 equilibra el recuento de canales de alta densidad con tiempos de respuesta rápidos para el control de procesos en tiempo real.

Ventajas de la ingeniería

• Optimización de gabinetes de alta densidad: La arquitectura de 32 canales permite a los ingenieros controlar una gran cantidad de actuadores de campo mientras consumen una sola ranura en el backplane FIO. Esta reducción de la huella minimiza el número de unidades de control de campo (FCU) requeridas y reduce las dimensiones generales del gabinete.

• Precisión de respuesta de milisegundos: Con un tiempo de respuesta inferior a 1 ms, este módulo admite enclavamientos de alta velocidad y secuencias críticas en el tiempo. Garantiza que las válvulas de seguridad y los arrancadores de motor reaccionen instantáneamente a los comandos de la lógica de control.

• Conectividad a prueba de vibraciones: El bloque de terminales de abrazadera de presión /D5S00 reemplaza los terminales de tornillo tradicionales. Esta tecnología de conexión "hermética al gas" evita el aflojamiento de los cables causado por vibraciones industriales o expansión térmica, lo que reduce significativamente los requisitos de mantenimiento a largo plazo.

• Autodiagnóstico completo: El ADV551-P50 ejecuta continuas verificaciones internas de estado. Monitorea el estado de los controladores de salida y los circuitos internos, informando inmediatamente las discrepancias de hardware a la estación de interfaz humana (HIS) para evitar el tiempo de inactividad del proceso.

Preguntas frecuentes

P: ¿El ADV551-P50/D5S00 requiere una fuente de alimentación externa?

R: Sí. Si bien el módulo procesa la lógica, debe proporcionar una fuente de alimentación de campo de 24 V CC para accionar las cargas externas (solenoides, relés) conectadas a los 32 canales de salida.

P: ¿Cuál es el beneficio de la entrada de botón pulsador "-P"?

R: El botón pulsador permite a los técnicos realizar verificaciones de diagnóstico localizadas o restablecer parámetros específicos del módulo directamente a nivel de hardware durante la puesta en marcha o la resolución de problemas, sin necesidad de una estación de ingeniería separada.

P: ¿Es compatible este módulo con los sistemas de seguridad ProSafe-RS?

R: Sí. La serie ADV está diseñada para su uso en todas las plataformas basadas en FIO de Yokogawa, incluyendo tanto CENTUM VP para control de procesos como ProSafe-RS para funciones instrumentadas de seguridad.

P: ¿Puedo reemplazar en caliente el ADV551-P50 durante el funcionamiento?

R: Si está instalado en una configuración redundante, puede reemplazar un solo módulo sin interrumpir las salidas de campo. El sistema transfiere el control sin problemas al módulo asociado, manteniendo el tiempo de actividad del proceso.
