Descripción general del producto

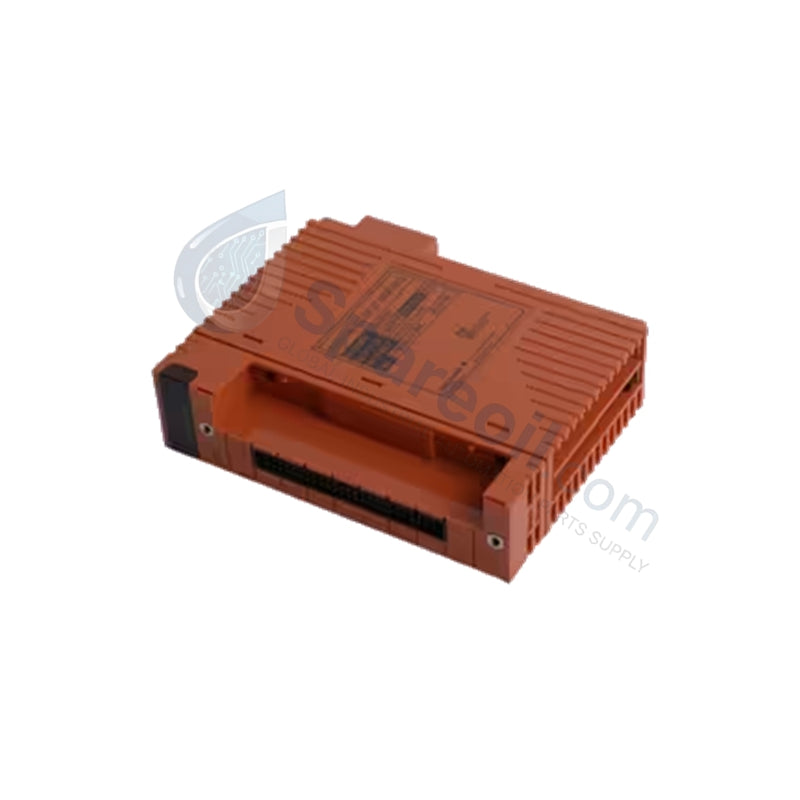

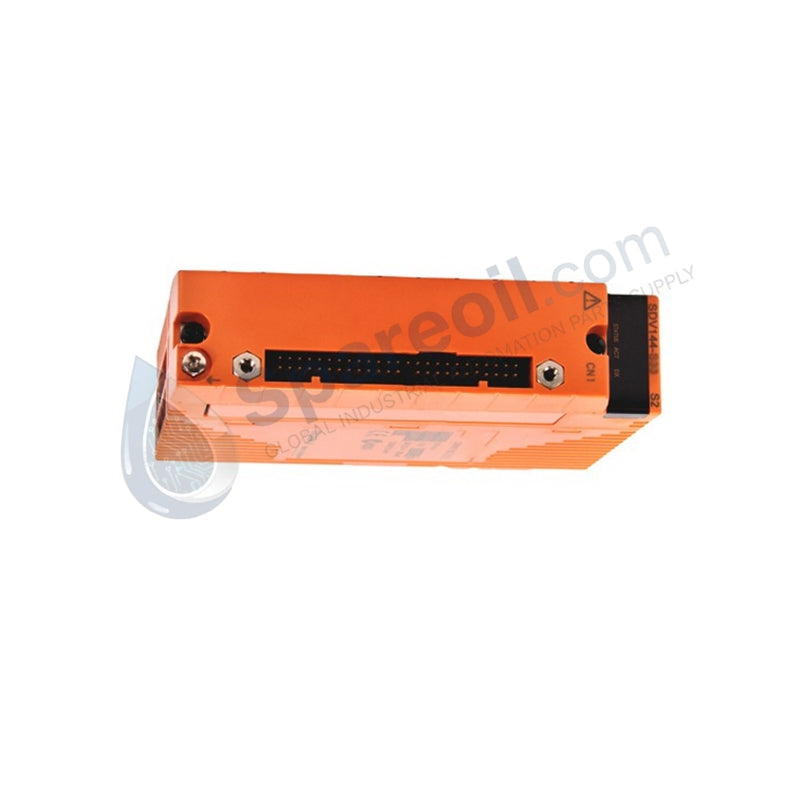

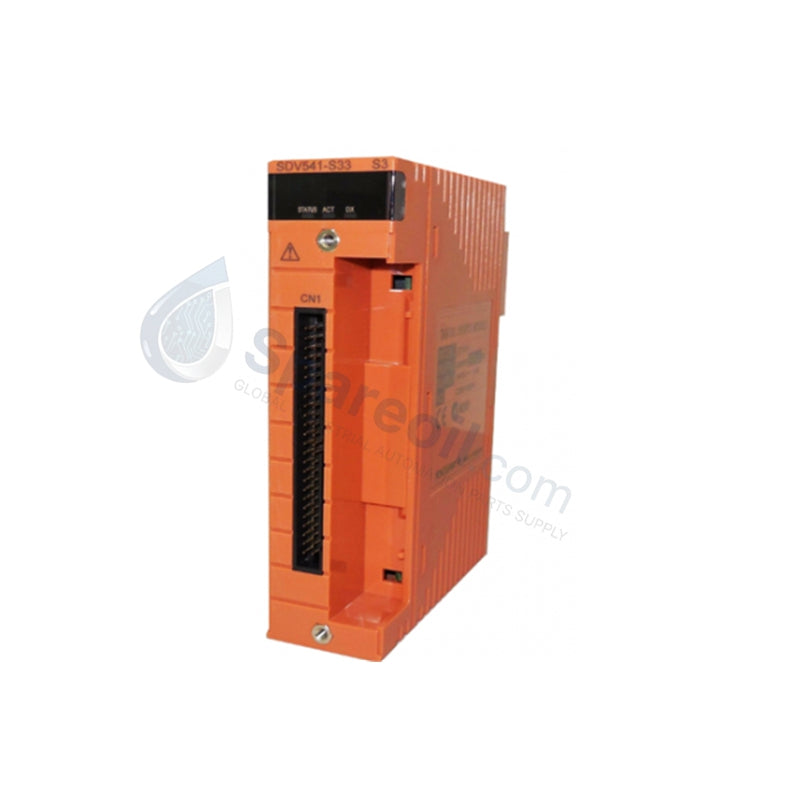

El Yokogawa SDV541-S53/B4D00 funciona como un módulo de salida digital de 16 canales de alta fiabilidad, diseñado específicamente para el Sistema Instrumentado de Seguridad (SIS) ProSafe-RS. Este módulo acciona actuadores de campo críticos, como válvulas solenoides y relés, utilizando una señal de salida de 24 V CC. La revisión de hardware "S53" proporciona un endurecimiento ambiental superior, que incluye resistencia a gases corrosivos ISA Standard G3 y un rango de temperatura de funcionamiento ampliado. Con la interfaz de terminal de abrazadera de presión redundante dual /B4D00, este módulo garantiza la máxima disponibilidad del sistema para bucles de seguridad de misión crítica en el procesamiento de petróleo, gas y productos químicos.

Condición: 100% original nuevo.

Desglose del número de pieza: Serie SDV541

Yokogawa utiliza sufijos y códigos de opción específicos para definir la protección ambiental y la interfaz de cableado de la serie SDV541.

• SDV541: Módulo de salida digital (16 canales, 24 V CC, aislamiento de módulo).

• -S: Tipo estándar para aplicaciones de seguridad.

• 5: Diseñado para bloques de terminales de abrazadera de presión (sin protección contra explosiones).

• 3: Incluye protección ISA Standard G3 y clasificación de temperatura extendida (-20 a 70 °C).

• B4D00: Equipado con un bloque de terminales de abrazadera de presión redundante dual (sin absorbedor de sobretensiones).

Especificaciones técnicas

El SDV541-S53/B4D00 proporciona un aislamiento eléctrico robusto y una temporización de precisión para la desenergización crítica para la seguridad.

Ventajas de ingeniería

• Redundancia tolerante a fallos: La opción /B4D00 proporciona una interfaz de terminal redundante dual. Cuando se configuran dos módulos SDV541 en un par redundante, el sistema mantiene el control de salida incluso si un módulo falla o requiere reemplazo, lo que garantiza un tiempo de inactividad del proceso nulo.

• Endurecimiento ambiental extremo: El revestimiento ISA Standard G3 protege el módulo de gases agresivos como H₂S y SO₂. Combinado con un rango de funcionamiento de -20 °C a +70 °C, este módulo funciona de forma fiable en gabinetes de campo sin aire acondicionado o en instalaciones costeras.

• Diagnóstico de seguridad integrado: El módulo monitorea continuamente la integridad del circuito interno y el estado de la salida. Detecta circuitos abiertos o cortocircuitos en el lado del campo de inmediato, informando las fallas al controlador de seguridad para evitar condiciones de "fallo a peligro".

• Conectividad resistente a vibraciones: El mecanismo de abrazadera de presión proporciona una conexión hermética a los gases y sin tornillos. Esta tecnología mantiene un mejor contacto eléctrico que los terminales de tornillo tradicionales en entornos sujetos a vibraciones mecánicas constantes o ciclos térmicos.

Preguntas frecuentes

P: ¿La opción /B4D00 incluye un absorbedor de sobretensiones?

R: No. El sufijo B4D00 indica específicamente un bloque de terminales sin un absorbedor de sobretensiones integrado. Si su entorno de campo requiere protección contra sobretensiones de alto nivel contra rayos o transitorios de conmutación, verifique su estrategia de protección externa.

P: ¿Cómo solicito un par redundante dual?

R: Para establecer una configuración redundante, solicite un módulo con la opción /B4D00 (que incluye el bloque de terminales) y un segundo módulo SDV541-S53 sin códigos de opción para que sirva como socio redundante.

P: ¿Puedo usar el SDV541-S53 en un DCS CENTUM VP estándar?

R: Si bien el hardware comparte el factor de forma FIO, la serie SDV pertenece al Sistema de Seguridad ProSafe-RS. Requiere una estación de control de seguridad (SCS) para ejecutar la lógica de seguridad y mantener su estado de certificación SIL 3.

P: ¿Cuál es el beneficio de la revisión Estilo 3?

R: El "3" en el código de sufijo significa tanto la protección contra gases corrosivos G3 como la clasificación de temperatura de amplio rango. Esto hace que la versión S53 sea significativamente más robusta que los modelos estándar S50 o S51 para implementaciones industriales en exteriores o en entornos hostiles.
