ALR121-S50 Yokogawa CENTUM VP Hoja de datos y manual técnico

Módulo de comunicación | Yokogawa ALR121-S50 RS-422/RS-485 Serie

Módulo de comunicación | Yokogawa ALR121-S50 RS-422/RS-485 Serie

Disponibilidad: 10 Quedan en stock

Módulo de comunicación serie Yokogawa ALR121-S50 Configurado para la ejecución de interfaz serie RS-422/RS-485 en redes de control CENTUM VP,...

Código: ALR121 -S51

Manufacturer: Yokogawa
Product No.: ALR121 -S51
Product Type: Módulos de comunicación
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

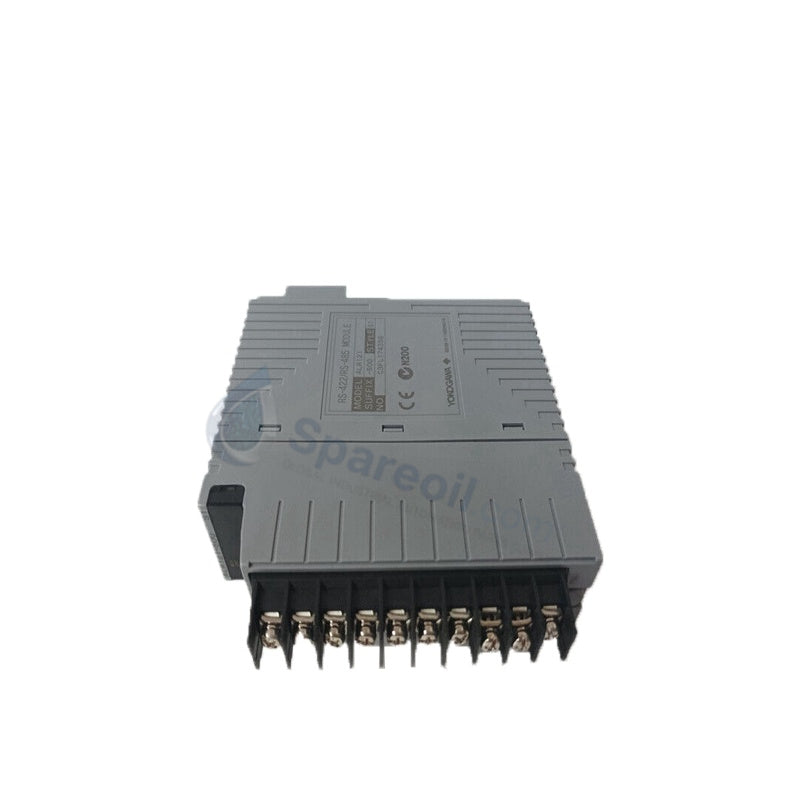

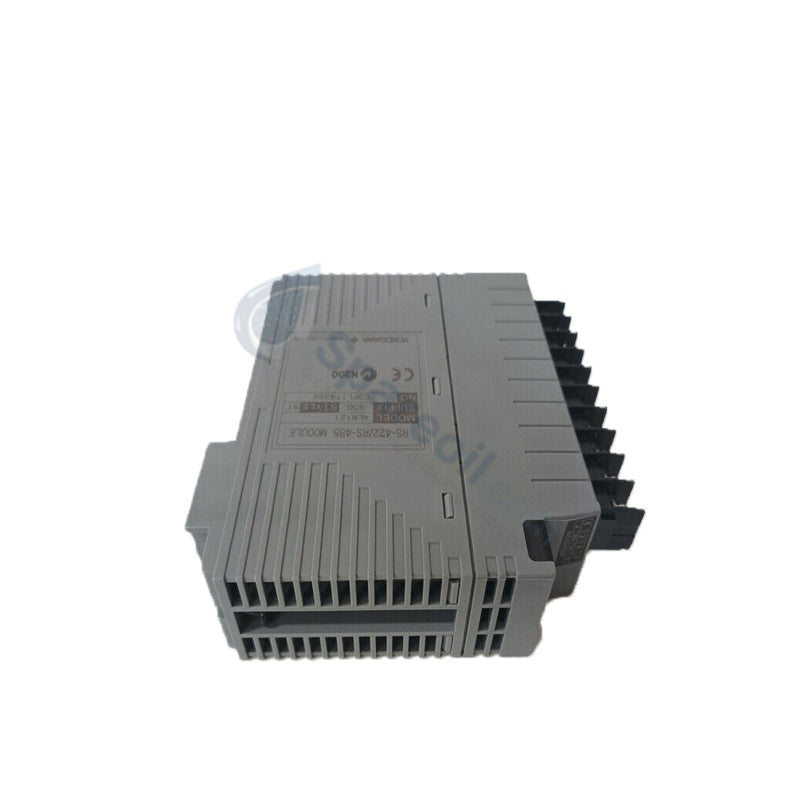

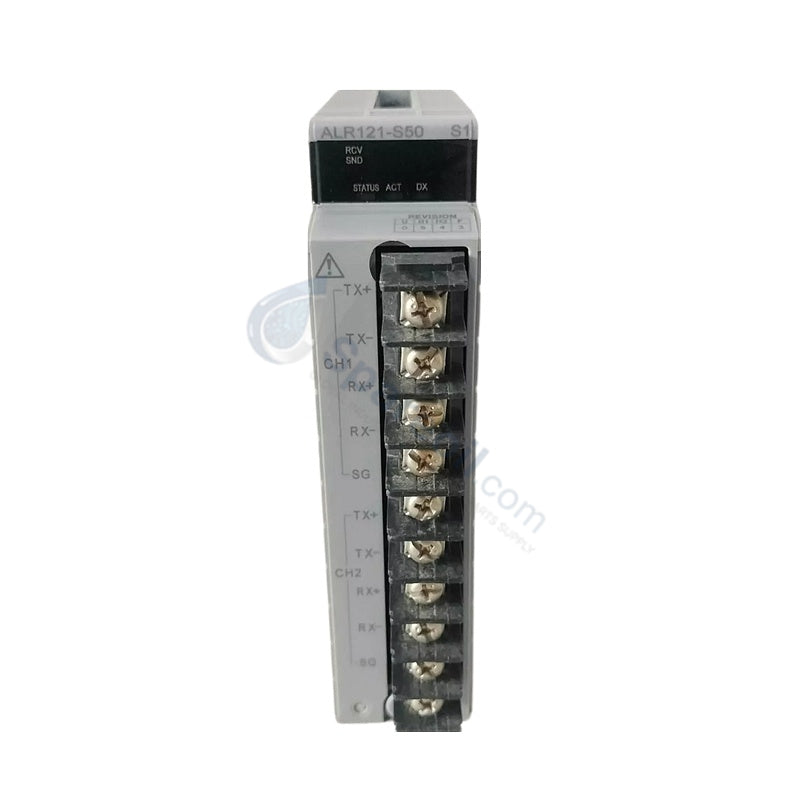

Módulo de comunicación serie Yokogawa ALR121-S50

Configurado para la ejecución de interfaz serie RS-422/RS-485 en redes de control CENTUM VP, el Yokogawa ALR121-S50 (Módulo de comunicación serie ALR121) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

Código	Opción / Especificación	Descripción
ALR121	Modelo base	Módulo de comunicación serie (2 puertos RS-422/RS-485)
-S	Tipo	Tipo estándar
5	Protección ambiental	Entorno estándar (sin protección contra explosiones)
0	Configuración	Tipo de módulo básico

Especificaciones de hardware

Parámetro	Especificación
Modelo	ALR121-S50
Marca	Yokogawa
Origen	Singapur
Peso	0.30 kg (Neto, 0.66 lbs)
Dimensiones	3.28 cm x 14.29 cm x 13.00 cm
Temperatura de funcionamiento	-20 a +60 grados C
Consumo de energía	0.50 A @ 5 VDC
Puertos de interfaz	2 puertos (RS-422 / RS-485)
Modo de comunicación	Semidúplex
Velocidades en baudios	1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps
Sincronización	Método asíncrono de arranque-parada
Código de transmisión	ASCII / Binario
Topología de red	Punto a punto (RS-422), multipunto (RS-485)

Comunicación industrial y procesamiento de protocolos

El módulo ALR121-S50 establece intercambios de datos serie entre la instrumentación montada en campo y las unidades de procesamiento central a través de las arquitecturas Yokogawa CENTUM. El hardware enruta bloques de código ASCII o binarios utilizando sincronización semidúplex de arranque-parada a través de dos líneas físicas RS-422 o RS-485. Los controladores serie integrados admiten el paso de protocolo de bucle HART estándar de 4-20 mA y enlaces de bus de campo de subsistemas, manteniendo la integridad de la señal y el aislamiento de canal a canal para bloquear picos de voltaje de modo común que ingresen al bus de la placa base principal.

Preguntas frecuentes

P: ¿En qué se diferencia el ALR121-S50 del modelo heredado ALR121-S00?

R: El ALR121-S50 sirve como reemplazo funcional directo del ALR121-S00, actualizado para cumplir con los estándares de fabricación actuales manteniendo las mismas asignaciones de pines y rendimiento eléctrico.

P: ¿Qué resistencia de terminación de línea se requiere para el cableado multipunto RS-485 en este módulo?

R: Haga coincidir la resistencia de terminación de línea (típicamente 120 ohmios) en ambos extremos físicos del bus RS-485 para mitigar la reflexión de la señal a lo largo de cables largos.

Pautas de instalación en campo

Alinee el módulo ALR121-S50 verticalmente con la ranura de nodo de E/S designada en la placa posterior del rack, deslizándolo hacia adentro hasta que los conectores de borde de tarjeta se asienten completamente. Apriete los tornillos cautivos superior e inferior para bloquear el conjunto físico y verificar el contacto a tierra estructural. Termine los conductores de señal utilizando cables de par trenzado blindados, conectando los blindajes de drenaje del cable a una barra de tierra de terminal dedicada dentro del gabinete para limitar la interferencia electromagnética y el ruido eléctrico en las líneas serie.
