Descripción general del producto

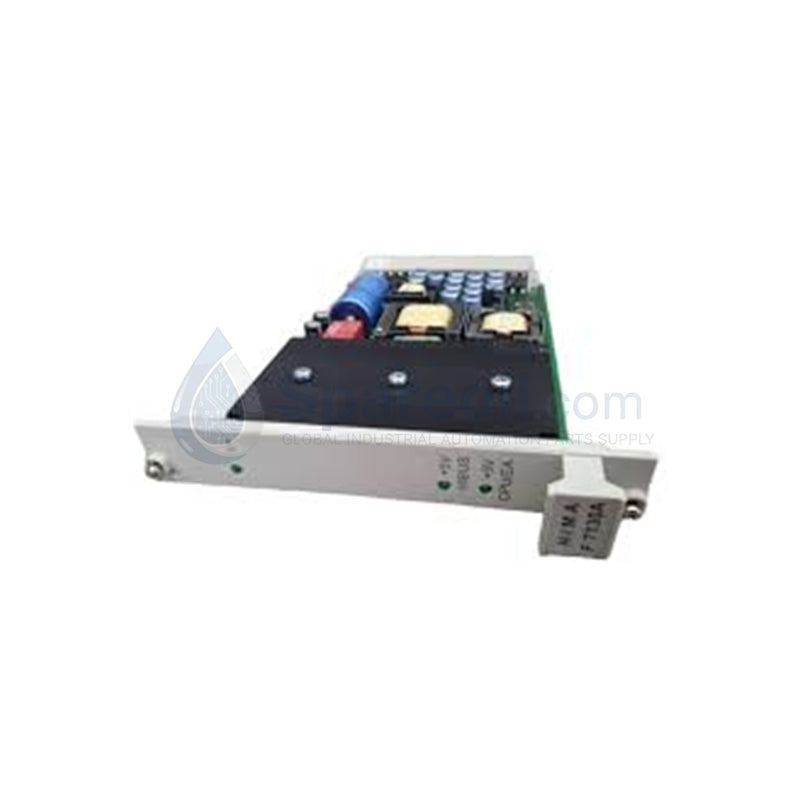

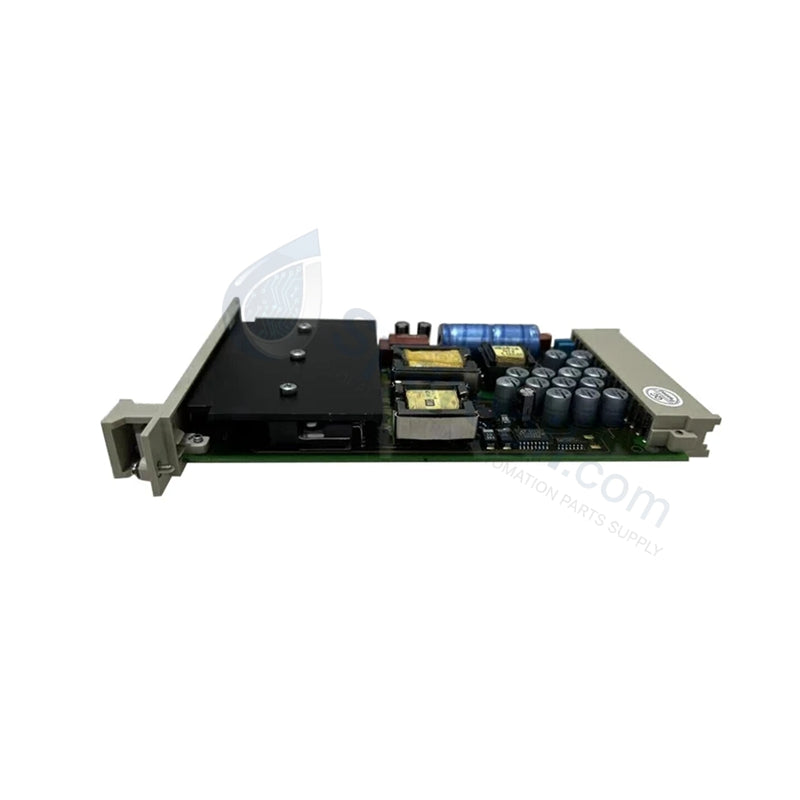

El HIMA F7130A funciona como un procesador de comunicación de alta integridad y una tarjeta de regulación de potencia de subrack integrada diseñada para los sistemas de seguridad de HIMA, incluidas las series clásicas H41q/H51q y las modernas HIMax/HIQuad. Este componente de hardware establece enlaces de datos seguros y deterministas entre los sistemas electrónicos programables (PES) redundantes y las capas de monitoreo externas, como los sistemas SCADA, los sistemas de control distribuido (DCS) y las interfaces hombre-máquina (HMI). Al aislar las cargas de trabajo de comunicación del bucle de control principal, el módulo garantiza una ejecución de lógica de seguridad sin compromisos en las infraestructuras de petróleo y gas, química y generación de energía.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F7130A

• Código de pedido: 490003048 (Revisión 9809)

• Tipo de producto: Procesador de comunicación / Módulo de fuente de alimentación

• Nivel de cumplimiento de seguridad: IEC 61508 SIL3, IEC 61511 certificado

• Capa de hardware principal: Coprocesador de comunicación independiente dedicado

• Protección de memoria: RAM estática con algoritmos de detección de errores de hardware

• Interfaces integradas: RS485 (HIBUS-2), Ethernet industrial, Modbus, Profibus

• Tensión de funcionamiento nominal: Entrada externa de 24 VCC

• Rieles de tensión de salida interna: Fuente de lógica regulada de 5 VCC

• Consumo de energía continuo: 5 vatios

• Conjunto de diagnósticos: Terminación de bus seleccionable, seguimiento activo de bucle de comunicación

• Arquitecturas de redundancia: Admite mapeo de hardware de alta disponibilidad de doble tarjeta

• Diseño de mantenimiento: Capacidad de intercambio en caliente en vivo sin interrupción del sistema

• Clasificación de protección de ingreso: Estándar IP20

• Envolvente de temperatura operativa: -20 a +60 grados Celsius

• Tamaño de asignación de espacio: Ranura de subrack compacta de 4 TE de ancho

• Peso físico neto: 0,25 KG a 0,30 KG (0,64 lbs)

• País de producción: Alemania

• Estado de stock del equipo: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

El coprocesador integrado elimina los cuellos de botella de procesamiento de la CPU principal

El F7130A cuenta con un coprocesador independiente dedicado exclusivamente a la gestión de redes, el sondeo de líneas y la serialización en serie. Esta separación de hardware aísla el intenso tráfico de comunicación externo del núcleo principal de la CPU de seguridad. Al procesar complejas traducciones de protocolos y sondeos SCADA cíclicos en esta placa dedicada, el solucionador de lógica central mantiene ciclos de ejecución estrictos e ininterrumpidos para rutinas críticas de apagado de emergencia (ESD), independientemente de los picos de tráfico de la red externa.

La conversión de voltaje de doble etapa protege los componentes lógicos

La tarjeta incorpora un circuito de fuente de alimentación interna especializado que convierte la energía bruta de 24 VCC del panel en una fuente de lógica interna altamente regulada de 5 VCC. Esta capa de gestión de energía incorporada filtra sobretensiones eléctricas severas, ruido de modo común y caídas de voltaje directamente en el límite del módulo. Esta regulación local evita que las anomalías de energía desestabilicen los buses de comunicación sensibles del backplane, evitando fallas generales en el rack y reduciendo el costo de instalar acondicionadores de línea externos e independientes.

La RAM estática con detección de errores neutraliza los bits de datos corrosivos

El procesador utiliza RAM estática incrustada con rutinas automáticas de detección de errores de hardware para manejar paquetes de comunicación volátiles. La arquitectura de memoria monitorea y verifica cada palabra de datos que pasa a través de los registros del sistema en tiempo real. Al identificar y aislar la corrupción de bits causada por interferencias electromagnéticas (EMI) o ruido industrial ambiental, la tarjeta descarta los cuadros corruptos de forma segura y evita que comandos de diagnóstico falsos o parámetros no autorizados infrinjan el límite del sistema de seguridad maestro.

Preguntas frecuentes

• ¿Por qué la descripción enumera las capacidades de procesamiento de comunicación y de fuente de alimentación para el F7130A? El F7130A maneja un diseño arquitectónico de doble función dentro de los racks de seguridad de HIMA. Funciona principalmente como un coprocesador de comunicación de alta velocidad para conectar redes de seguridad. Simultáneamente, el circuito interno alberga un módulo de conversión de energía localizado que extrae 24 VCC del backplane y lo reduce a un riel regulado de 5 VCC para alimentar sus propios transceptores en serie y matrices lógicas, eliminando el estrés del consumo de energía de las fuentes de alimentación del rack principal.

• ¿Qué sucede con la red de comunicación si un ingeniero configura incorrectamente los interruptores de terminación del bus? Una configuración incorrecta de la terminación del bus degrada la integridad de la línea de datos a través del enlace RS485 (HIBUS-2). Dejar una estación de fin de línea abierta hace que las formas de onda de datos de alta frecuencia se reflejen en el par trenzado, lo que resulta en colisiones de tramas, fallas de tiempo de espera y desconexiones cíclicas. Habilitar las resistencias internas en los módulos de la mitad de la red sobrecarga los transceptores de señal, suprimiendo la amplitud de voltaje por debajo de los límites de detección confiables del rack de seguridad.

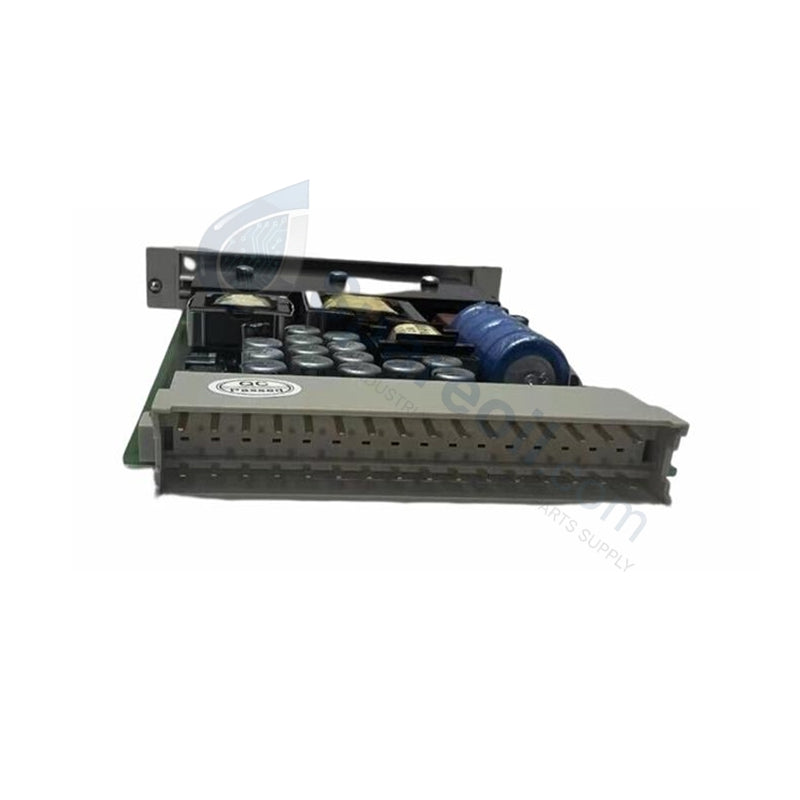

• ¿Puede un técnico reemplazar una tarjeta F7130A defectuosa mientras la planta ejecuta bucles de seguridad en vivo? Sí. El módulo admite rutinas completas de reemplazo en caliente en vivo. El conector de borde físico utiliza pines escalonados chapados en oro que establecen un potencial de tierra del chasis sólido y registran la sincronización interna del bus del sistema antes de conectar las líneas de entrada principales de 24 VCC. Esta secuencia mecánica protege los módulos de E/S adyacentes y las tarjetas de CPU activas de arcos de energía transitorios o corrupción del bus de datos durante el mantenimiento en vivo.
