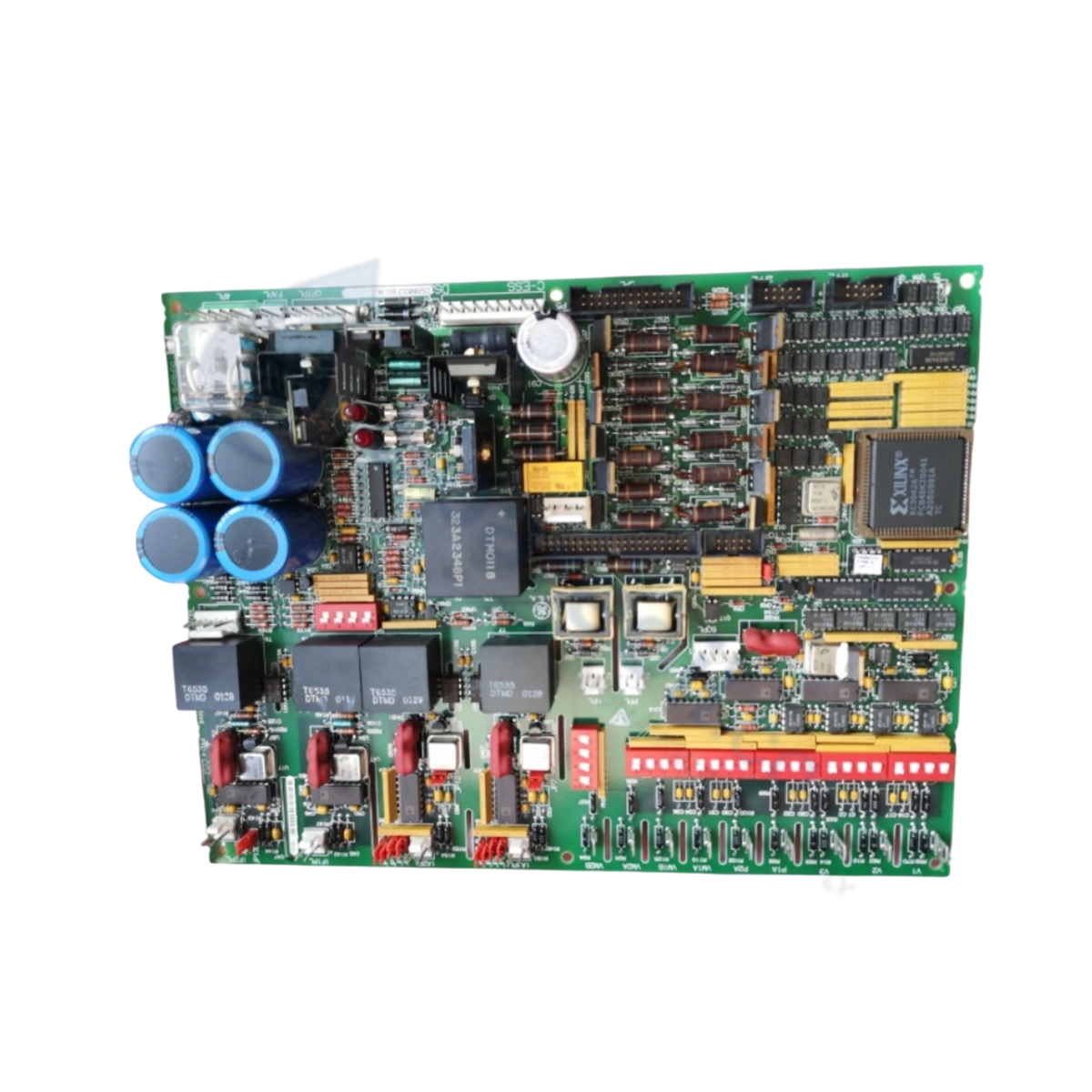

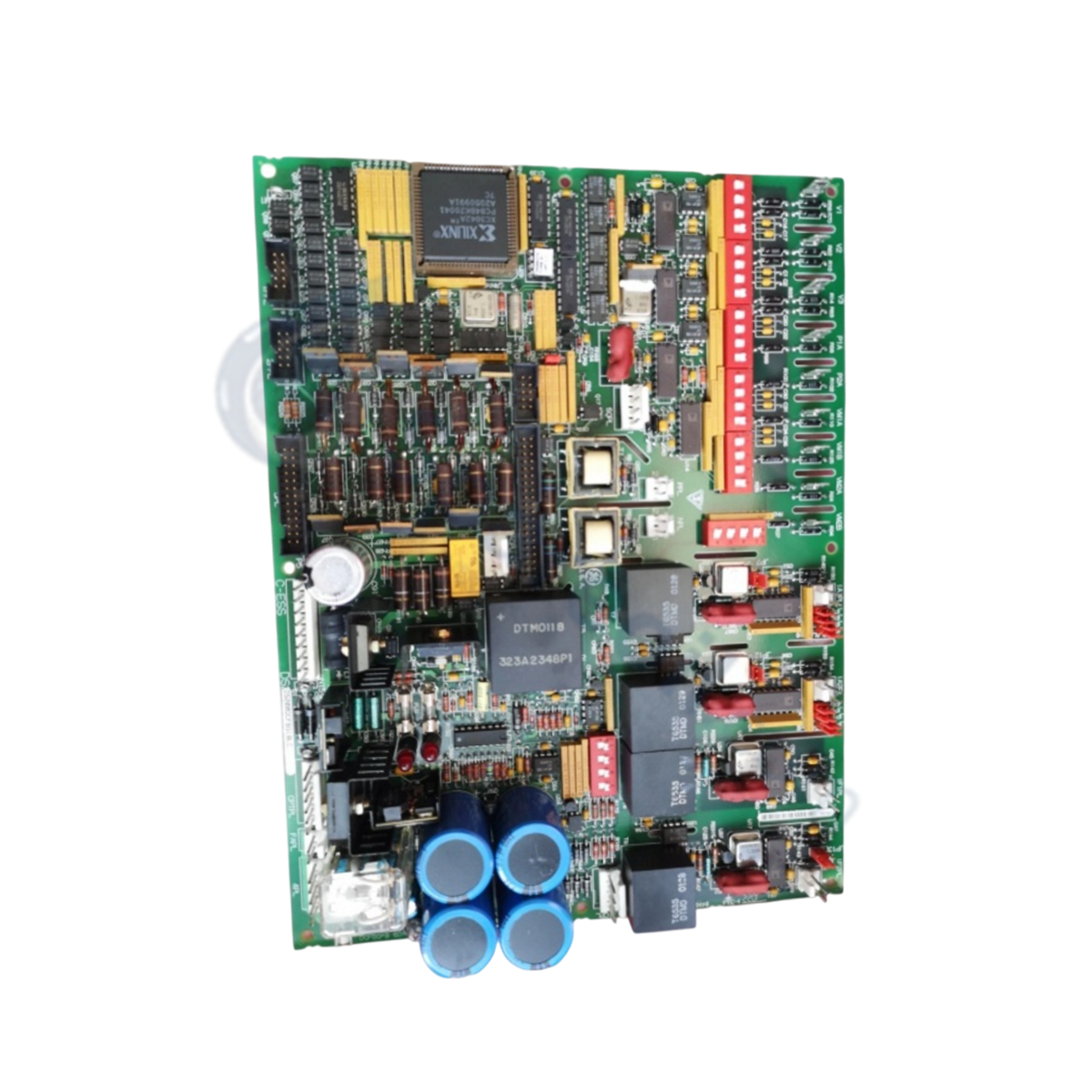

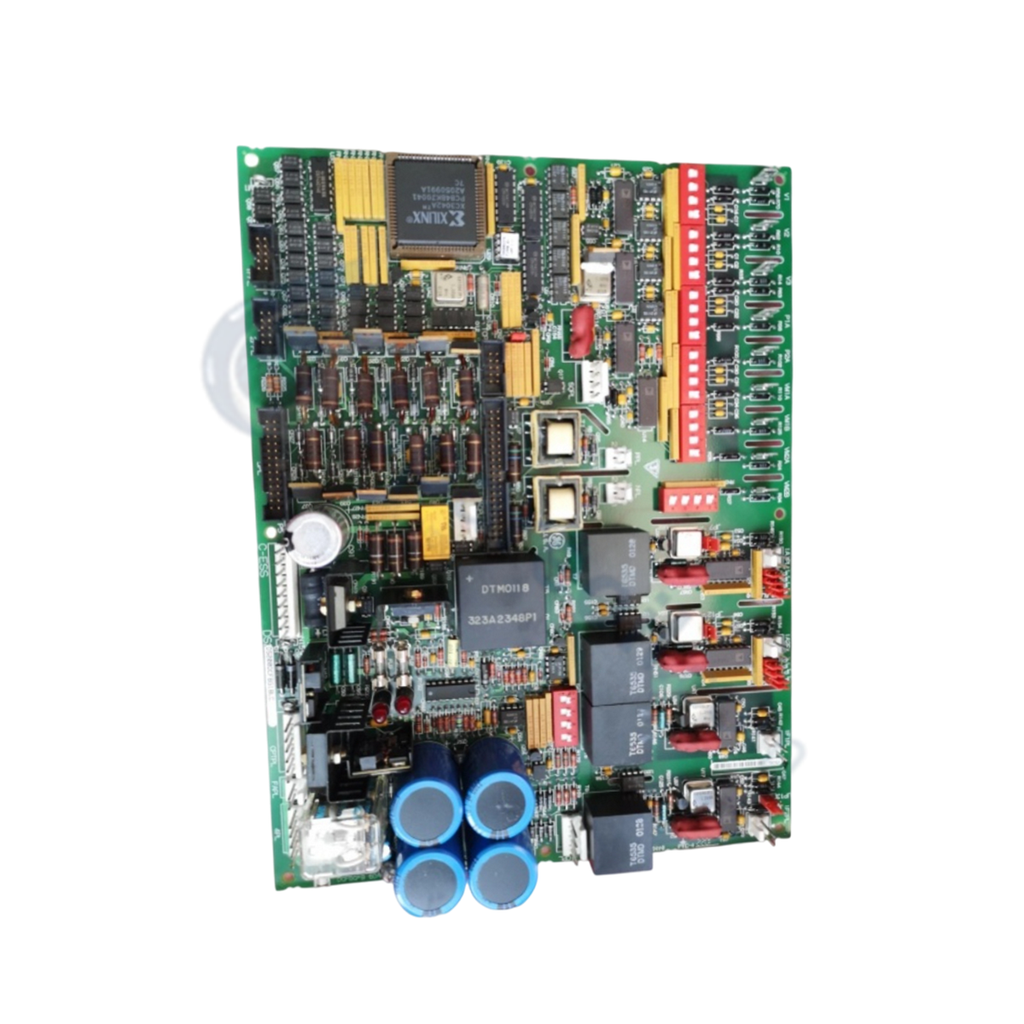

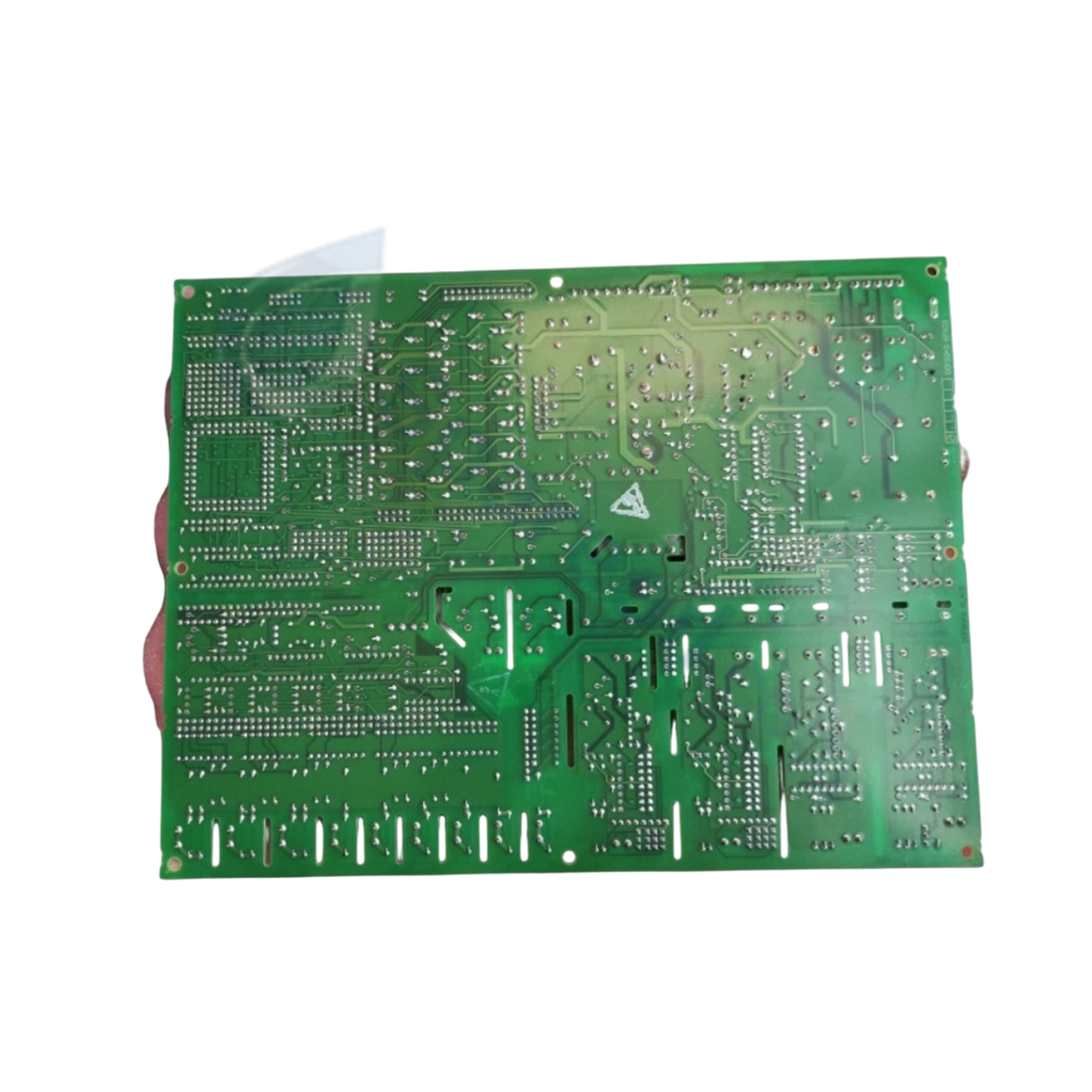

Configurada para la conversión de energía y el monitoreo de señales a nivel de control en los sistemas de accionamiento EX2000 y AC2000/DC2000, la GE DS200DCFBG1B (placa de fuente de alimentación DS200DCFB) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

  • DS200: Prefijo de catálogo base doméstico estándar para los conjuntos de placas de circuito impreso del sistema de accionamiento GE.
  • DCFB: Acrónimo funcional que designa el diseño de la placa de retroalimentación de la fuente de alimentación de CC.
  • G1: Clasificación de variante de producción funcional del Grupo 1.
  • B: Nivel de iteración de revisión B.

Especificaciones de hardware

Parámetro Especificación
Modelo DS200DCFBG1B
Marca GE (General Electric)
Origen EE. UU.
Temp. de funcionamiento 0 a 60 grados C
Consumo de energía Accionado por transformador CPT del sistema
Tipo de producto Placa de retroalimentación de la fuente de alimentación de CC
Compatibilidad de serie EX2000, DC2000, CB2000, FC2000, GF2000, ME2000, AC2000
Entrada de alimentación de CA 38 VCA y 115 VCA (o opción de 24 VCC)
Salidas de CC reguladas +5 VCC, +/-15 VCC, +/-24 VCC
Salida auxiliar 115 VCA para ventiladores de refrigeración de la envolvente
Funciones de monitoreo Corriente/voltaje de armadura, corriente de campo, voltaje de línea de CA/secuencia de fase

Velocidad de comunicación del bus del backplane y escalado de densidad de E/S

La DS200DCFBG1B proporciona una distribución de energía de CC de nivel de control determinista a los racks de tarjetas conectados, estabilizando la velocidad de comunicación del bus del backplane a través de bucles de procesamiento de accionamiento de alta velocidad. Los circuitos de monitoreo dinámico rastrean la magnitud del voltaje de línea de CA, la secuencia de fase, la corriente de campo del motor y los parámetros de retroalimentación de la armadura, pasando las métricas procesadas a los reguladores de accionamiento primarios. Los circuitos de controlador integrados generan pulsos de encendido de la puerta para los módulos SCR de campo del motor, evitando la distorsión del bus del backplane y garantizando la compatibilidad del firmware con los módulos de control ascendentes.

Preguntas frecuentes

P: ¿Qué rieles de energía genera la DS200DCFBG1B para los circuitos de control del variador?

R: La placa convierte las entradas del transformador CPT para generar suministros regulados de nivel de control de +5 VCC, +/-15 VCC y +/-24 VCC, junto con una toma de 115 VCA para los ventiladores de enfriamiento del gabinete.

P: ¿Qué señales de retroalimentación operativas se monitorean activamente en la placa DCFB?

R: La placa cuenta con circuitos de monitoreo en tiempo real para la corriente de línea de CA, la magnitud del voltaje de línea de CA, la secuencia de fase, la corriente de campo del motor y los parámetros de corriente/voltaje de la armadura.

Pautas de instalación en campo

  1. Bloquee y aísle todos los alimentadores principales de CA de alto voltaje y los transformadores de potencia de control (CPT) que suministran el gabinete del variador antes de realizar el mantenimiento.
  2. Confirme la desenergización completa en los terminales de entrada de energía utilizando un voltímetro calibrado.
  3. Use una muñequera ESD conectada a tierra durante la manipulación para evitar descargas estáticas en los semiconductores integrados y los componentes del regulador.
  4. Alinee las guías de los bordes y deslice el módulo de forma segura en su lugar, asegurándose de que todos los terminales de tornillo y los conectores de cable plano estén firmemente asentados.
  5. Verifique que la secuencia de fase de línea a línea y las tomas de voltaje de entrada del CPT coincidan con las especificaciones del manual GEI-100028 antes de aplicar energía.
