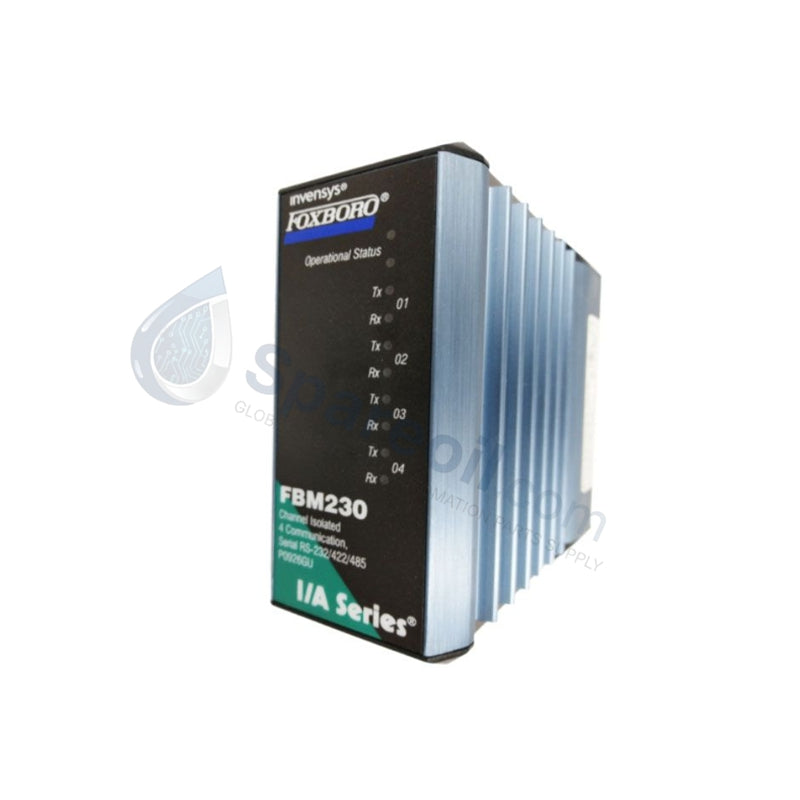

Módulo de interfaz Modbus FBM230 P0926GU Foxboro I/A Series

Módulo de interfaz Modbus FBM230 P0926GU Foxboro I/A Series

Disponibilidad: 10 Quedan en stock

Interfaz maestra Modbus Foxboro FBM230 P0926GU de cuatro puertos El Foxboro FBM230 P0926GU, también catalogado como el módulo de interfaz...

Código: FBM230

Manufacturer: Foxboro
Product No.: FBM230
Product Type: Módulos de interfaz
Product Origin: USA
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Interfaz maestra Modbus Foxboro FBM230 P0926GU de cuatro puertos

El Foxboro FBM230 P0926GU, también catalogado como el módulo de interfaz maestra Modbus FBM230 P0926GU, funciona como un componente de hardware dedicado para la adquisición de datos serie y Ethernet multipuerto dentro de las redes Foxboro I/A Series y Foxboro Evo DCS.

Desglose de sufijos y matriz de modelos

FBM230: Designación de la serie funcional para la arquitectura maestra Modbus de cuatro puertos del módulo de bus de campo.
P0926GU: Número de pieza de fabricación específico que define la revisión del hardware y la disposición de los componentes.

Especificaciones del hardware

Parámetro	Especificación
Modelo	FBM230 P0926GU
Marca	Foxboro
Origen	EE. UU.
Peso	3,0 kg
Dimensiones	Tamaño estándar de FBM de Foxboro
Temperatura de funcionamiento	0 a +60 grados C
Consumo de energía	12 W a 14 W
Entrada de energía	24 VCC (redundancia soportada)
Número de puertos	4 puertos independientes
Interfaces físicas	RS-232, RS-422 o RS-485 (configurable por puerto)
Protocolos soportados	Modbus RTU, Modbus ASCII, Modbus/TCP
Formatos de datos	Big Endian y Little Endian (configurable por software)
Aislamiento	Aislamiento galvánico de 600 VCA
Memoria interna	16 MB SDRAM, 32 MB Flash

Aislamiento de canal a canal y procesamiento de protocolo de bucle

El FBM230 P0926GU ejecuta comunicaciones de campo deterministas combinando barreras de aislamiento galvánico de 600 VCA con capas físicas configurables por software por puerto. La integración de la separación galvánica directa entre los terminales de campo y la electrónica del backplane mitiga los bucles de tierra de modo común y protege las matrices de memoria internas de los picos de alto voltaje del campo. Además, el controlador integrado maneja el análisis de protocolos en bucles serie estándar RS-232, RS-422, RS-485 y redes Ethernet Modbus/TCP simultáneamente, estandarizando los mapas de registros de variables de campo antes de entregar los datos de la carga útil a la red de control.

Preguntas frecuentes

P: ¿Cómo maneja el módulo FBM230 la ejecución simultánea de protocolos en diferentes puertos físicos?

R: La lógica de procesamiento interno trata cada uno de los cuatro puertos de forma independiente, ejecutando rutinas de controlador dedicadas para Modbus RTU, ASCII o TCP sin degradación de la latencia en los canales adyacentes.

P: ¿Pueden los ingenieros de campo reconfigurar las asignaciones de pines del puerto de RS-232 a RS-485 sin modificar físicamente los puentes internos?

R: La selección de la interfaz física se ejecuta a través de la configuración de software dentro del entorno de Foxboro, haciendo coincidir las características eléctricas del bucle de campo objetivo sin requerir cambios en los puentes de hardware.

Pautas de instalación en campo

Monte el FBM230 directamente en una placa base de montaje FBM de Foxboro compatible, confirmando que el conector del backplane encaja completamente en la interfaz de la placa base. Mantenga una adecuada liberación de tensión en todo el cableado de comunicaciones de campo y asegúrese de que los drenajes de blindaje RS-485 terminen en una única toma de tierra de armario designada para evitar la circulación de bucles de corriente. Al cablear las conexiones del lado del campo, cumpla estrictamente con los requisitos de torque de los terminales utilizando un acoplamiento estándar de 5 hilos en los accesorios NPT donde se produzcan transiciones de conductos. Asegúrese de que el armario mantenga un flujo de aire de convección pasiva adecuado para que el ambiente del módulo no exceda los +60 grados C durante el funcionamiento.
