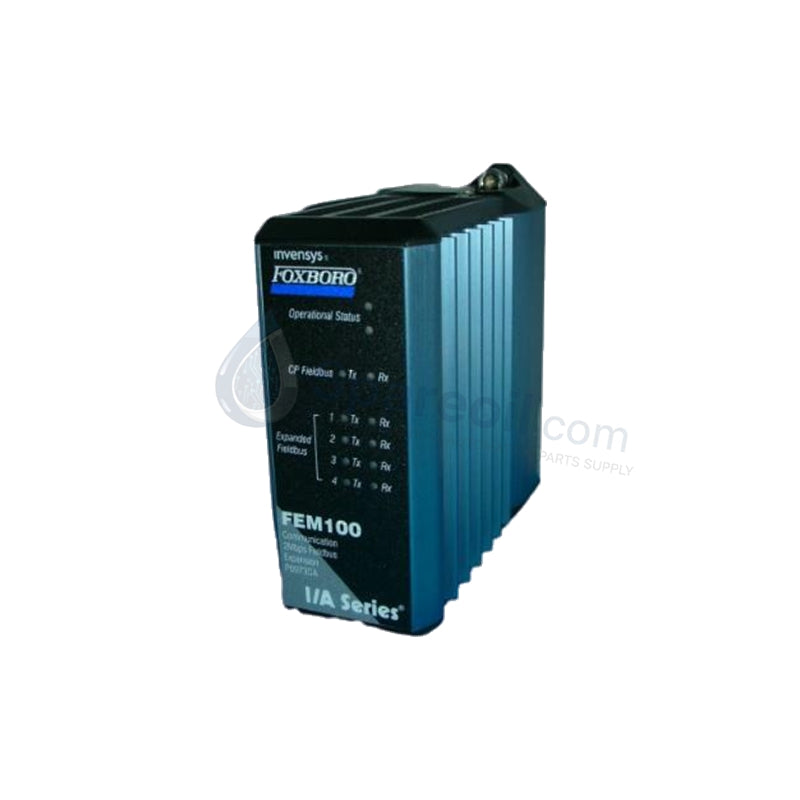

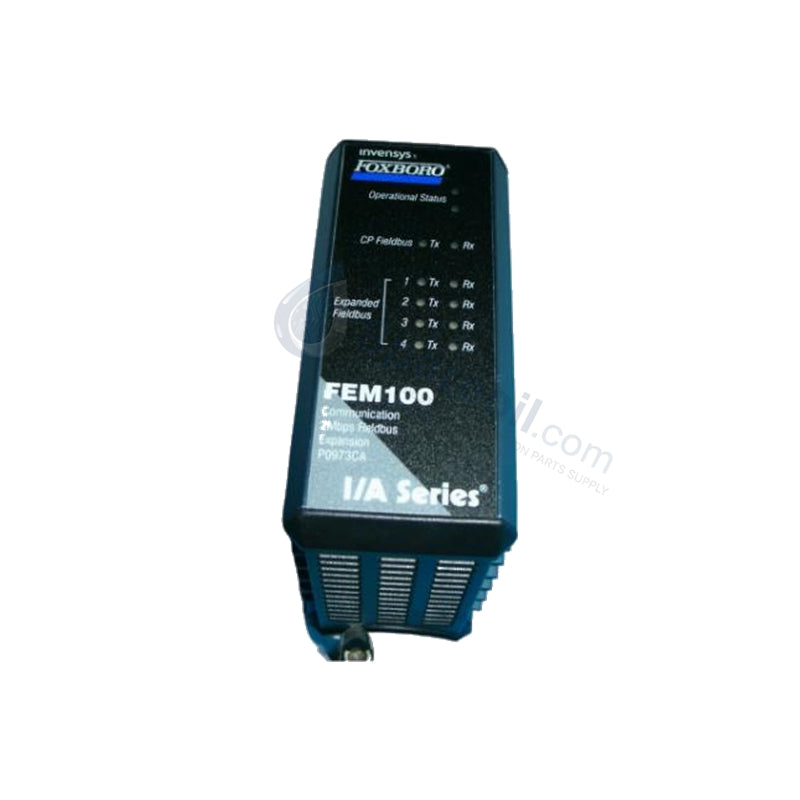

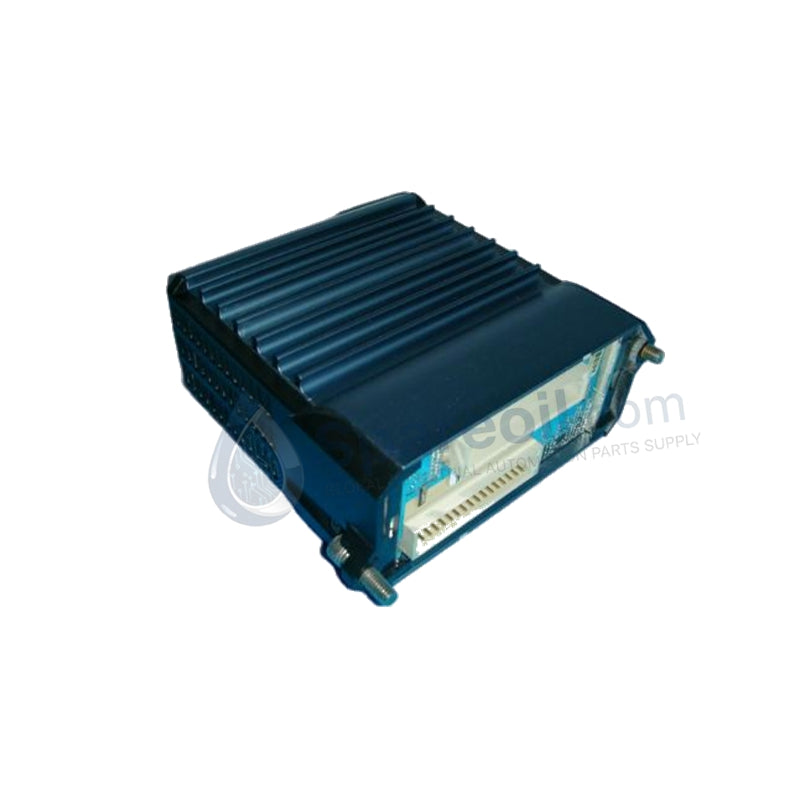

Módulo de expansión Fieldbus Foxboro FEM100 P0973CA

El Foxboro FEM100, también catalogado como el módulo de expansión Fieldbus P0973CA, funciona como un componente de hardware dedicado para la expansión de la comunicación fieldbus dentro de las redes DCS de la serie I/A de Foxboro. El hardware extiende el límite de procesamiento del procesador de control de campo 270 (FCP270) al proporcionar cuatro Fieldbuses expandidos independientes a través de la topología del backplane. Al administrar el arbitraje de señales locales a altas velocidades de ejecución, la unidad permite que un solo nodo de control dirija hasta treinta y dos módulos Fieldbus de la serie 200 (FBM) por enlace expandido, asegurando un rendimiento de datos determinista sin degradación de la latencia.

Especificaciones del hardware

Parámetro Especificación
Modelo FEM100 (P0973CA)
Marca Foxboro (de Schneider Electric)
Origen Estados Unidos
Peso 0,5 kg (Peso de envío: 3 kg)
Dimensiones 11,4 x 4,46 x 10,5 cm
Temperatura de funcionamiento -20 a +70 grados C (-4 a +158 grados F)
Consumo de energía 2,2 W máximo
Compatibilidad del sistema Foxboro I/A Series DCS / FCP270
Función Escalado de capacidad de Fieldbus y expansión multicanal
Rango de tensión de entrada 21 a 26 VCC (24 VCC nominal)
Velocidad de transmisión 2 Mbps para arquitecturas FBM DIN de la serie 200
Humedad relativa 5 a 95 % HR (sin condensación)
Altitud de funcionamiento -300 a +3000 m (-1000 a +10000 pies)
Aislamiento Aislamiento galvánico de canal a canal y de canal a tierra
Configuración de montaje Placa base de expansión de dos ranuras (P0973CG) o de cuatro ranuras (P0973CN) en carril DIN vertical
Certificaciones CE, UL, CSA, IEC 61131-2

Aislamiento de canal a canal e interconexión de control de backplane DCS

La arquitectura física del módulo de expansión impone límites galvánicos continuos, lo que garantiza el aislamiento de canal a canal en los cuatro Fieldbuses expandidos. Esta separación eléctrica evita que los transitorios de modo común de alta tensión viajen entre clústeres FBM separados o se filtren a la lógica del controlador ascendente. Los módulos transceptores internos gestionan el formato de los datos para mantener una velocidad de transferencia sincronizada de 2 Mbps. Debido a que la lógica de señalización permanece aislada de los potenciales generados en el campo, el módulo preserva la integridad de la señal de los pases del protocolo HART de bucle de 4-20 mA concurrentes en las tarjetas de E/S periféricas, evitando que las interferencias electromagnéticas introduzcan desviaciones en las mediciones analógicas críticas.

Preguntas frecuentes

P: ¿El módulo FEM100 admite el reemplazo en vivo dentro de una ranura de placa base de expansión activa?

R: Sí, el módulo admite la instalación en caliente. El conector de backplane físico utiliza pines de contacto escalonados y secuenciados que establecen las conexiones a tierra primero y las rompen al final, lo que permite conectar o desconectar la tarjeta sin interrumpir el tráfico del bus de comunicación activo en las ranuras adyacentes.

P: ¿Cómo se mantiene la tolerancia a fallos de la comunicación si se rompe un cable de bus de campo primario?

R: El módulo ejecuta un diseño de hardware de doble redundancia que transmite datos simultáneamente a través de rutas de bus internas A y B separadas. Si se produce una falla de red en una ruta, la lógica de arbitraje interna ejecuta un cambio sin interrupciones a la ruta de respaldo en una ventana de microsegundos, manteniendo un flujo de datos continuo al FCP270.

Pautas de instalación en campo

  • Acoplamiento de la placa base y estabilidad del carril DIN: Monte el módulo estrictamente en una placa base de expansión de dos ranuras (P0973CG) o de cuatro ranuras (P0973CN) asegurada a un carril DIN rígido y alineado verticalmente. Empuje el módulo firmemente sobre los conectores de la placa base hasta que las orejetas de cierre mecánico encajen completamente en su lugar para contrarrestar las vibraciones mecánicas localizadas.
  • Conexión a tierra del blindaje y protocolos de mitigación de ruido: Conecte a tierra el carril DIN estructural y la placa base de expansión directamente a la barra colectora de tierra de la instrumentación principal utilizando cables de conexión a tierra de cobre grueso (< 1 Ohm de resistencia). Asegúrese de que todos los cables de bus de campo externos tengan terminaciones de hilo de drenaje adecuadas en el mamparo de canalización para mantener los parámetros de aislamiento de canal a canal.
  • Estabilidad de la tensión y alineación térmica: Verifique que la alimentación de entrada distribuida a la placa base de expansión permanezca estrictamente regulada dentro de la especificación de funcionamiento de 21 a 26 VCC. Mantenga un espacio libre mínimo de 50 mm por encima y por debajo de los conjuntos de bastidor de la placa base para permitir una refrigeración por aire convectiva continua y sin obstáculos a través de los pasajes de ventilación verticales.
