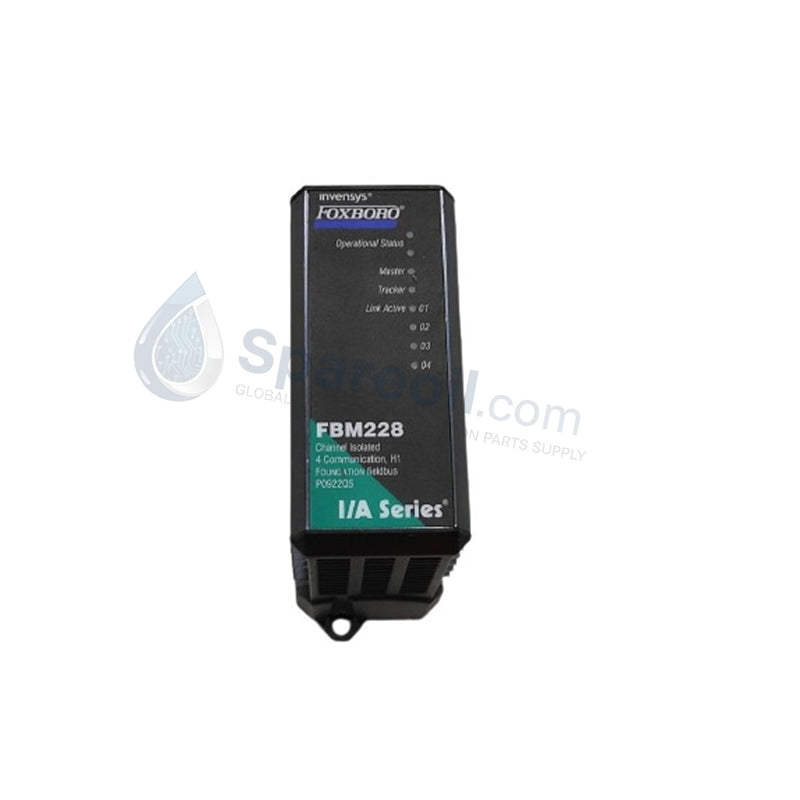

Módulo Foxboro FBM228 P0922QS FOUNDATION Fieldbus H1

Disponibilidad: 10 Quedan en stock

Módulo Fieldbus FOUNDATION Foxboro FBM228 P0922QS El Foxboro FBM228 P0922QS, también catalogado como el Módulo de Comunicación FOUNDATION Fieldbus H1...

Código: FBM228

Manufacturer: Foxboro
Product No.: FBM228
Product Type: Módulo de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo Fieldbus FOUNDATION Foxboro FBM228 P0922QS

El Foxboro FBM228 P0922QS, también catalogado como el Módulo de Comunicación FOUNDATION Fieldbus H1 FBM228 P0922QS, funciona como un componente de hardware dedicado para la adquisición de datos de fieldbus digital multicanal dentro de las redes Foxboro I/A Series y Foxboro Evo DCS.

Desglose de Sufijos y Matriz de Modelos

FBM228: Designador funcional base para el módulo de interfaz FOUNDATION Fieldbus H1 de cuatro canales.
P0922QS: Número de pieza de fabricación que especifica la construcción física del hardware con recubrimiento conformado G3.

Especificaciones del Hardware

Parámetro	Especificación
Modelo	FBM228 P0922QS
Marca	Foxboro
Origen	EE. UU.
Peso	2.0 kg
Dimensiones	22.0 An x 124.0 Al x 126.0 Pr mm
Temperatura de Funcionamiento	0 a +60 °C
Consumo de Energía	Entrada de plano posterior de 24 VCC (soporte redundante habilitado)
Número de Canales	4 canales FOUNDATION Fieldbus H1 aislados
Capa Física	IEC 61158-2 (H1, 31.25 kbit/s)
Aislamiento Galvánico	Aislamiento canal a canal y canal a sistema de 600 VCA
Interfaz del Sistema	Interfaz Fieldbus Foxboro redundante
Arquitectura de Memoria	16 MB SDRAM, 32 MB Flash
Clasificación Ambiental	Recubrimiento conformado Clase G3 para entornos hostiles

Conectividad FOUNDATION Fieldbus y Aislamiento de Canales

El FBM228 P0922QS proporciona conectividad FOUNDATION Fieldbus H1 dedicada combinando el cumplimiento de la capa física IEC 61158-2 con un aislamiento galvánico canal a canal de 600 VCA. Esta arquitectura aísla cada segmento H1 individual, evitando que los bucles de tierra y el ruido eléctrico de modo común inducido en el campo en un bus se propaguen a los canales adyacentes o al plano posterior interno del DCS. El módulo gestiona el tráfico digital bidireccional a través de cuatro segmentos independientes a una tasa de transferencia fija de 31.25 kbit/s, lo que permite la adquisición de datos de instrumentos de campo multivariable en tiempo real y la monitorización continua del estado de los activos sin comprometer el determinismo de la comunicación del plano posterior.

Preguntas Frecuentes

P: ¿El módulo FBM228 P0922QS suministra directamente energía de campo a los dispositivos de segmento H1 conectados?

R: No, el módulo solo realiza el procesamiento de señales y las comunicaciones. Los dispositivos de campo requieren una fuente de alimentación FOUNDATION Fieldbus externa y dedicada y una red de terminación acondicionada en cada segmento H1.

P: ¿Puede el personal de mantenimiento realizar un intercambio en caliente en un módulo FBM228 activo en un par redundante?

R: Sí, el hardware admite el reemplazo en línea. Cuando se conecta a una configuración de placa base redundante, la extracción del módulo activo activa una conmutación por error instantánea y sin interrupciones al módulo secundario sin perder los enlaces de comunicación H1 activos.

Pautas de Instalación en Campo

Alinee el módulo FBM228 con la ranura de montaje de la placa base y presione firmemente hasta que el pestillo de bloqueo mecánico encaje por completo. Asegúrese de que todo el cableado de campo cumpla estrictamente con los estándares de la capa física IEC 61158-2, utilizando un cable Fieldbus de par trenzado apantallado dedicado. Conecte los blindajes de los cables a un único punto de toma de tierra en la fuente de alimentación del Fieldbus para evitar que las corrientes de tierra circulantes corrompan la señal digital de 31.25 kbit/s. Mantenga un acoplamiento mínimo de 5 hilos en las entradas de los conductos, verifique que los terminadores de segmento externos residan en ambos extremos físicos de cada tronco H1 y confirme una convección adecuada del gabinete para mantener las temperaturas ambiente de funcionamiento entre 0 y +60 °C.
