Terminador de comunicación Fieldbus de la placa base Foxboro P0916RB serie I/A

Terminador de comunicación Fieldbus de la placa base Foxboro P0916RB serie I/A

Disponibilidad: 10 Quedan en stock

Terminador de comunicación de placa base Foxboro P0916RB El Foxboro P0916RB, también catalogado como terminador de placa base Fieldbus P0916RB,...

Código: P0916RB

Manufacturer: Foxboro
Product No.: P0916RB
Product Type: Terminadores de bus
Product Origin: USA
Payment:T/T, Western Union
Weight: 18g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Terminador de comunicación de placa base Foxboro P0916RB

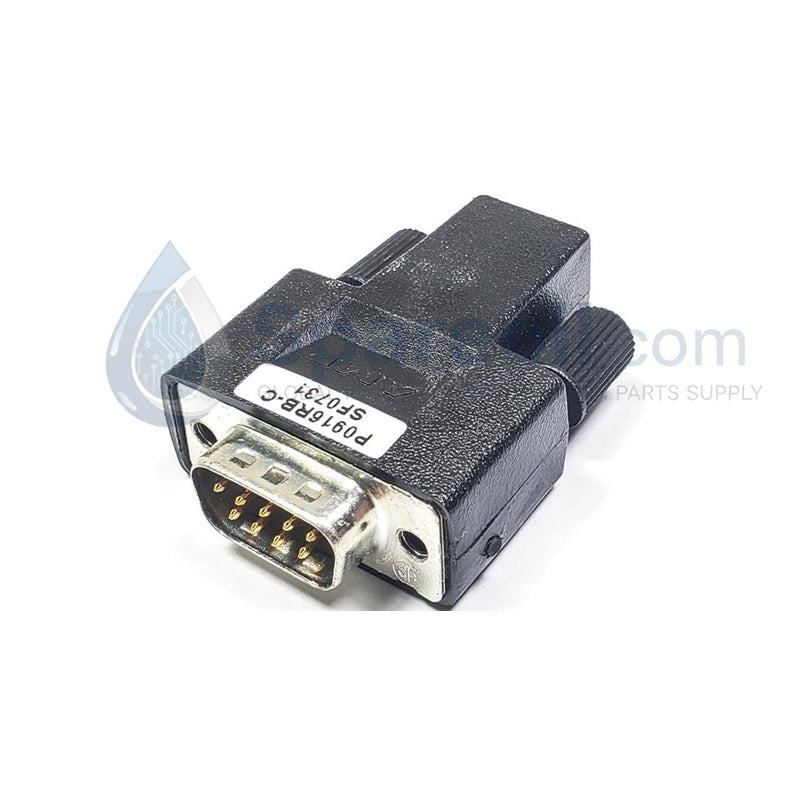

El Foxboro P0916RB, también catalogado como terminador de placa base Fieldbus P0916RB, funciona como un componente de hardware dedicado para la adaptación de impedancia de segmentos Fieldbus HDLC dentro de las plataformas Foxboro I/A Series. Diseñado con un conector macho de 9 pines, la unidad pasiva se conecta directamente a la ranura final de la placa base de un clúster para eliminar las reflexiones de señales de alta frecuencia y estabilizar la comunicación entre los módulos Fieldbus (FBM) y los procesadores de control del sistema.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0916RB
Marca	Foxboro
Origen	EE. UU.
Peso	18 g (0.04 lbs)
Dimensiones	Factor de forma Sub-D compacto
Temperatura de funcionamiento	Grado industrial; adecuado para entornos de Clase G3
Consumo de energía	0 W (Componente pasivo)
Tipo de componente	Terminador de placa base Fieldbus
Tipo de conector	Macho de 9 pines
Función de señal	Adaptación de impedancia Fieldbus HDLC
Tipo de montaje	Conexión sin herramientas

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

La red pasiva de adaptación de impedancia termina la línea de transmisión diferencial física en el Fieldbus HDLC, absorbiendo la energía de la señal en el límite de la red. Mantener la impedancia de la línea evita las reflexiones de las ondas que causan errores de verificación de redundancia cíclica (CRC), picos de ondas distorsionados o tiempos de espera de comunicación en los canales de los módulos de E/S conectados. Debido a que la unidad no contiene componentes semiconductores activos, no introduce carga galvánica, funciona sin salida térmica y mantiene los límites de atenuación de la red de referencia incluso bajo la máxima densidad de tráfico de Fieldbus.

Preguntas frecuentes

P: ¿Dónde deben ubicar los técnicos de campo el P0916RB dentro de una cadena de placas base?

R: Los técnicos deben insertar el P0916RB en el puerto de comunicación abierto de 9 pines de la última placa base física de un segmento Fieldbus HDLC aislado para completar la ruta de transmisión.

P: ¿Qué síntomas de la red indican un terminador de placa base faltante o suelto?

R: Un terminador faltante causa reflexiones de la señal, lo que lleva a contadores de errores CRC elevados, alarmas transitorias de módulo fuera de línea o ciclos de actualización de datos retrasados en la interfaz de la estación de trabajo del operador.

P: ¿El P0916RB requiere alimentación de backplane de 24 V CC externa o carga de controlador de parámetros de software?

R: No, la unidad es completamente pasiva y funciona sin consumo de energía externo, no requiere parámetros de software ni integración de controlador en el software DCS.

Pautas de instalación en campo

Localice el puerto de expansión Fieldbus hembra de 9 pines vacante en la última placa base de la cadena física. Alinee el conjunto de pines macho P0916RB con el receptáculo e inserte el conector firmemente hasta que se asiente completamente contra la carcasa de la placa base. Apriete los tornillos de mariposa de retención integrales con la mano para asegurar el enchufe contra la vibración del gabinete y mantener una conexión a tierra de blindaje de baja impedancia. No dirija las líneas de señal de campo ni el cableado de CA de alto voltaje directamente sobre el cuerpo expuesto del terminador para evitar el acoplamiento de ruido inductivo en el segmento Fieldbus.
