IC697CMM711 GE Serie 90-70: Hoja de datos y manual técnico

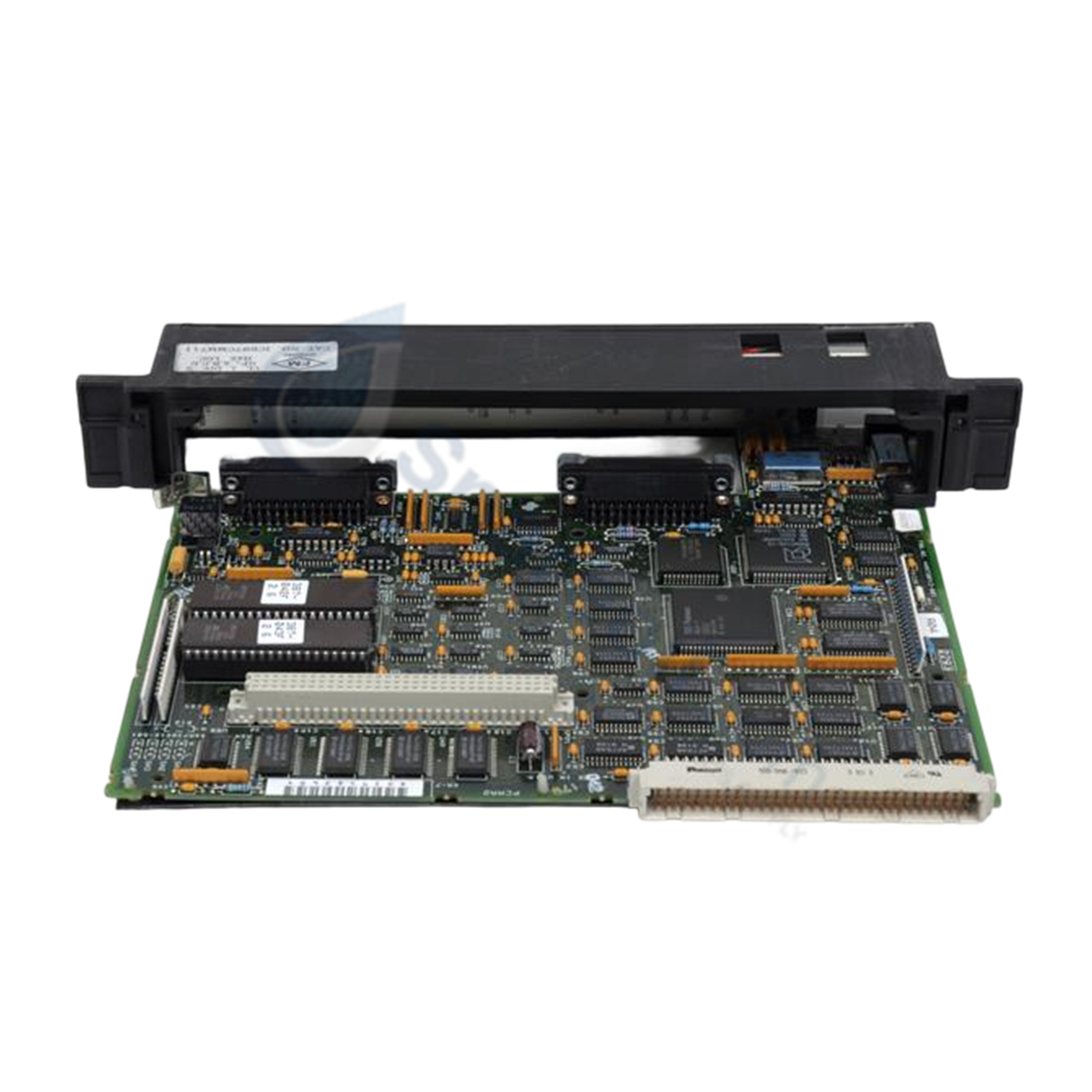

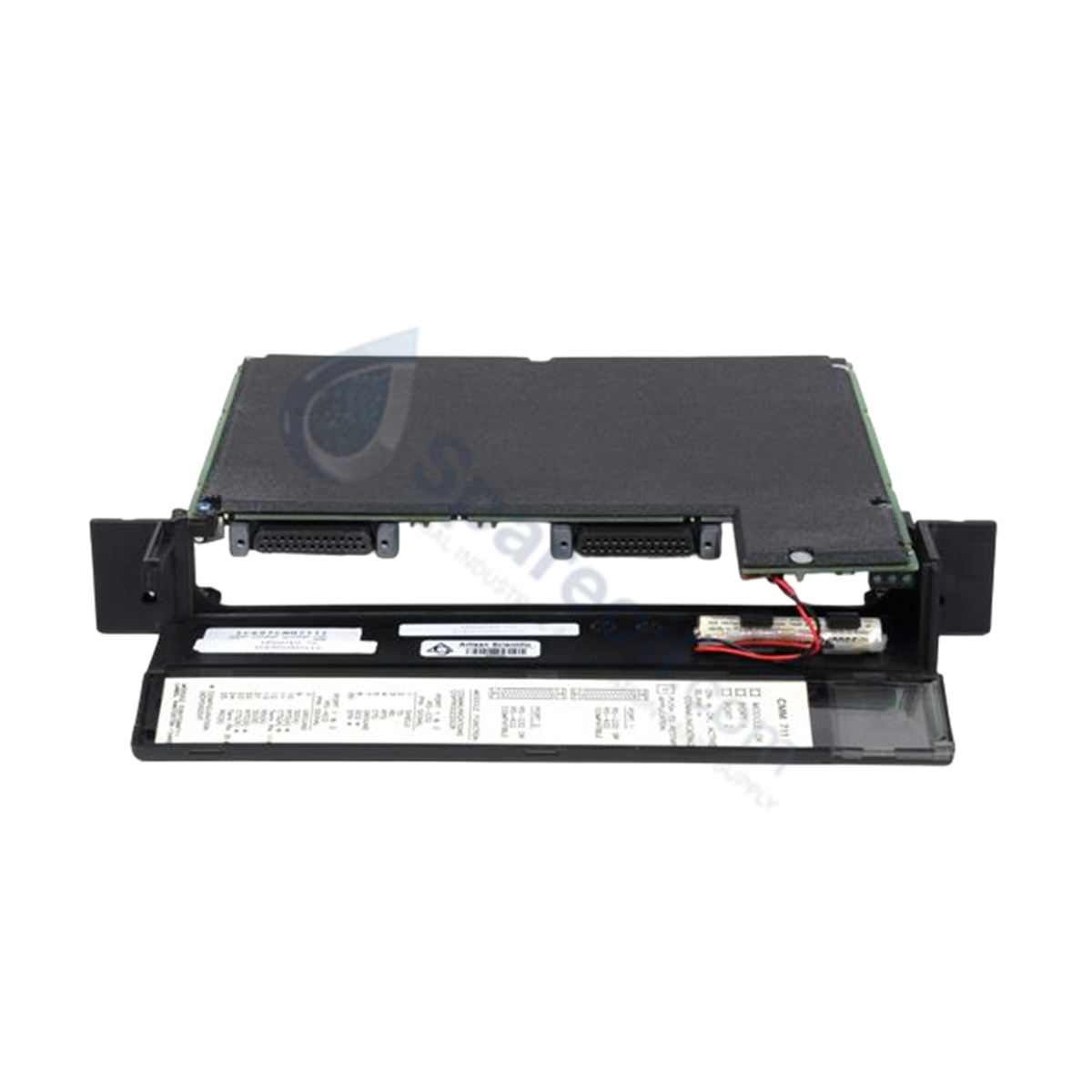

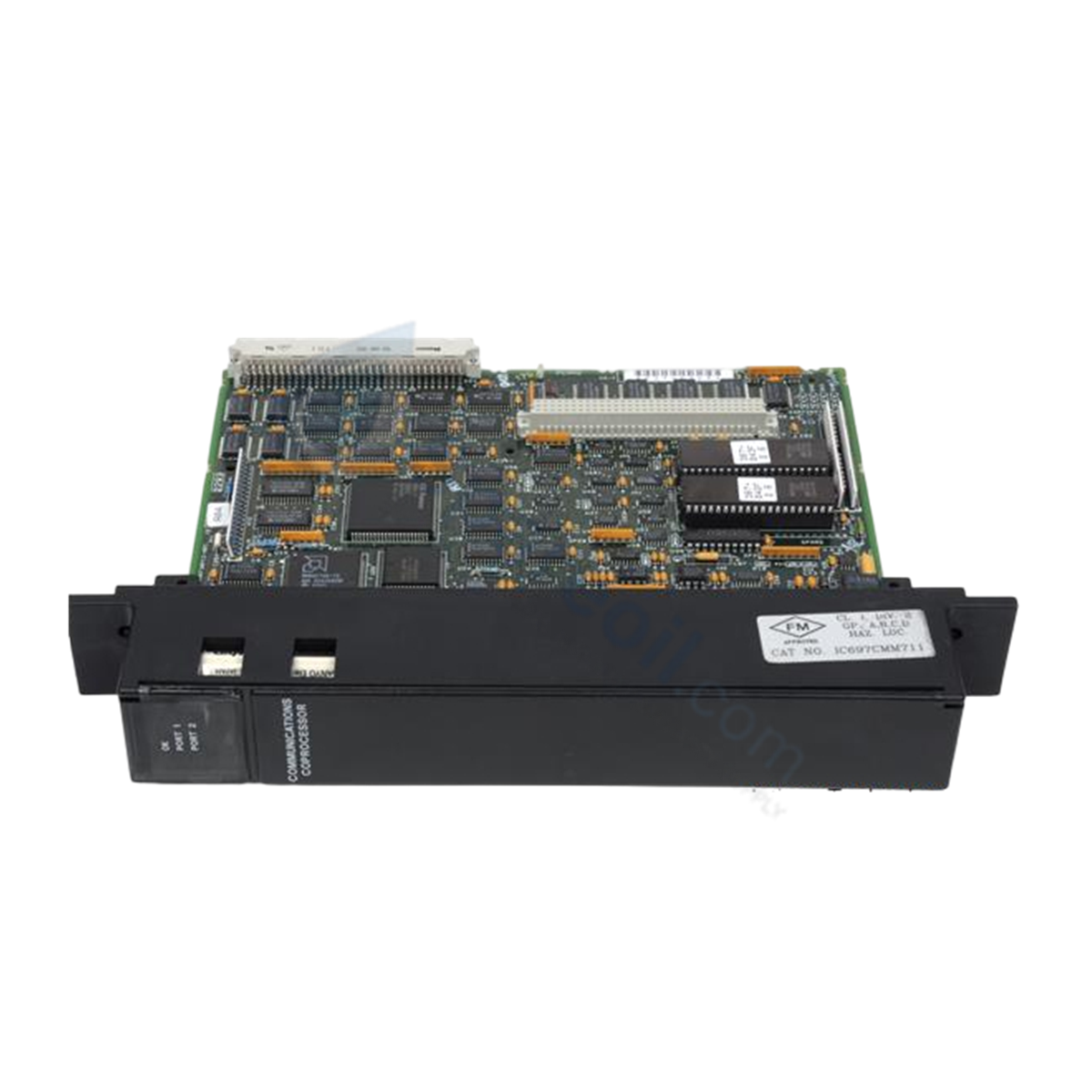

Módulo coprocesador de comunicación serie 90-70 GE Fanuc IC697CMM711

Módulo coprocesador de comunicación serie 90-70 GE Fanuc IC697CMM711

Disponibilidad: 10 Quedan en stock

El GE IC697CMM711, también catalogado como Módulo Coprocesador de Comunicación IC697CMM711, funciona como un componente de hardware dedicado para el...

Código: IC697CMM711

Manufacturer: GE Fanuc
Product No.: IC697CMM711
Product Type: Módulos de comunicación
Product Origin: USA
Payment:T/T, Western Union
Weight: 510g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El GE IC697CMM711, también catalogado como Módulo Coprocesador de Comunicación IC697CMM711, funciona como un componente de hardware dedicado para el procesamiento de protocolo serial multipunto y el intercambio de datos de E/S dentro de las plataformas PLC de la Serie 90-70.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IC697CMM711
Marca	GE Fanuc / Emerson Automation
Origen	EE. UU.
Peso	0,51 kg (1,13 lbs)
Dimensiones	Formato de módulo de ranura única de la Serie 90-70
Temperatura de funcionamiento	0 a 60 °C
Temperatura de almacenamiento	-40 a 85 °C
Consumo de energía	3,5 W máximo (700 mA a 5 V CC bus de backplane)
Arquitectura del procesador	Microprocesador 80C186 de 12 MHz
Compatibilidad con backplane	Placa base de CPU de la Serie 90-70 (compatible con el estándar VME C.1)
Puertos de comunicación	2 puertos seriales individuales (conectores D-shell hembra de 25 pines)
Estándares de capa física	RS-232, RS-422, RS-485
Protocolos compatibles	SNP/SNP-X (Maestro/Esclavo), CCM (Maestro/Esclavo/Par), Modbus RTU (Solo Esclavo)
Velocidades de baudios compatibles	300, 600, 1200, 2400, 4800, 9600, 19200 Baudios
Indicadores LED de estado	Módulo OK, PORT1, PORT2
Controles de usuario	Interruptor de botón para la reinicialización de la comunicación
Batería interna	No requerida

Velocidad de comunicación del bus de backplane y ejecución de firmware

El módulo descarga la ejecución del protocolo de la CPU principal a través de un procesador 80C186 de 12 MHz integrado, manteniendo una velocidad de comunicación predecible del bus de backplane a través de la interfaz de bus VME estándar C.1. El mapeo de puertos multiprotocolo y la compatibilidad con flash de firmware permiten la ejecución simultánea de los modos SNP, CCM o Modbus RTU configurados a través de Logicmaster 90-70, VersaPro o Proficy Machine Edition.

Preguntas frecuentes

P: ¿El módulo IC697CMM711 admite la conexión en caliente mientras la placa base está encendida?

R: No, la alimentación de la placa base debe desconectarse antes de insertar o quitar el módulo para evitar arcos eléctricos y daños en el circuito.

P: ¿Cuál es el consumo de corriente del IC697CMM711 de la fuente de alimentación del backplane?

R: El módulo consume 700 mA (0,7 A) del bus de alimentación de backplane de +5 V CC.

P: ¿Se pueden configurar ambos puertos seriales de forma independiente para diferentes combinaciones de protocolo?

R: Sí, cada puerto de 25 pines es configurable de forma independiente para varias combinaciones de protocolo de puerto, incluyendo CCM/CCM, CCM/RTU, RTU/RTU, SNP/SNP, SNP/CCM y SNP/RTU.

Pautas de instalación en campo

Interrupción de energía: Desconecte la energía de la placa base de la Serie 90-70 antes de instalar o quitar el módulo para evitar la degradación del conector del backplane causada por arcos eléctricos.
Montaje de la placa base: Alinee la placa de circuito del módulo con las guías de la tarjeta superior e inferior de la ranura de la placa base de la CPU designada, deslizando la unidad firmemente hasta que los conectores del backplane VME encajen en su lugar.
Conexiones de cables de puerto: Asegure el cableado de campo a los dos conectores D-shell hembra de 25 pines utilizando cables blindados RS-232, RS-422 o RS-485. Ajuste los tornillos de fijación del conector para preservar el contacto a tierra.
Conexión a tierra del blindaje: Termine los blindajes de drenaje del cable en puntos de tierra de baja impedancia para minimizar la captación de ruido eléctrico en tramos seriales multipunto largos.
