Descripción

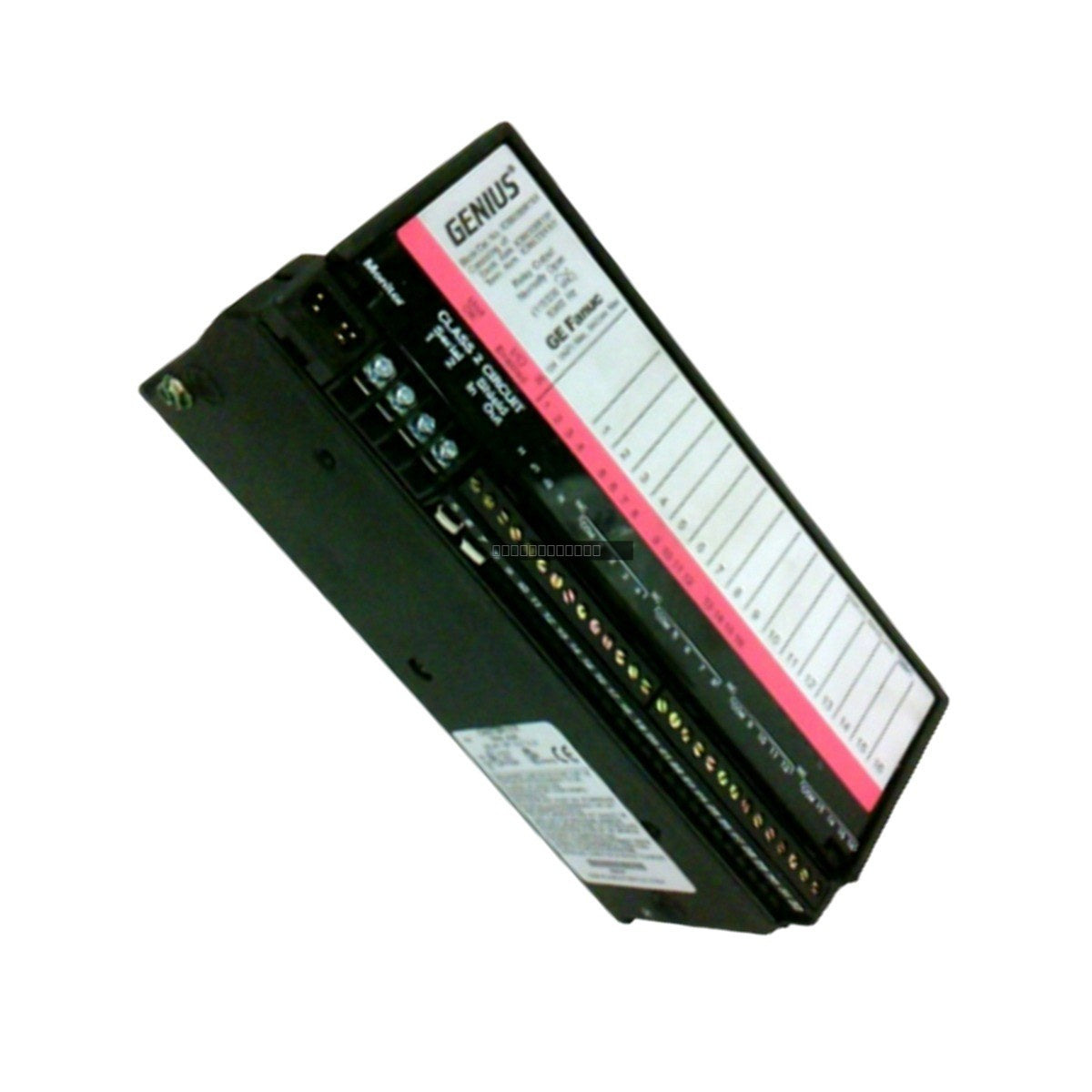

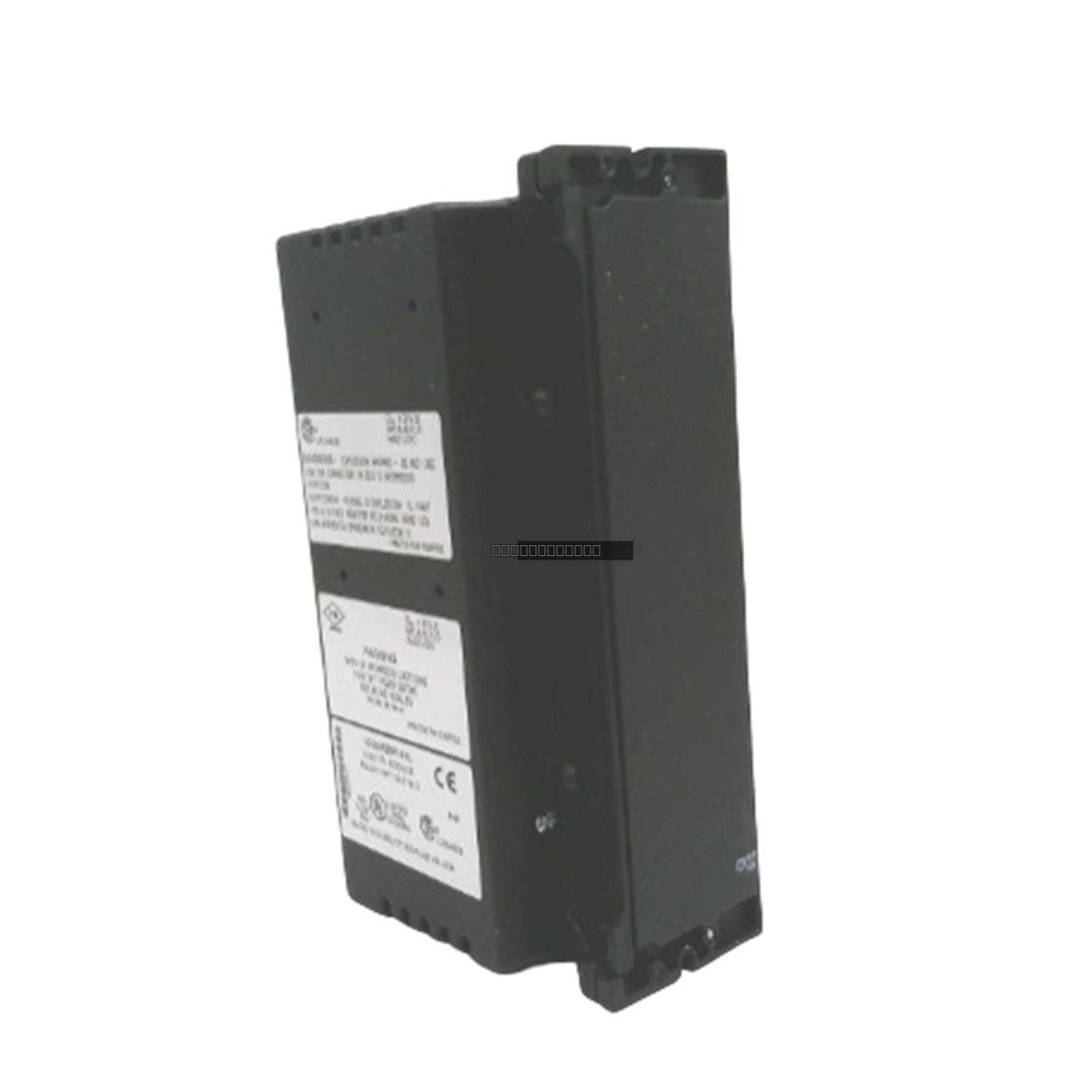

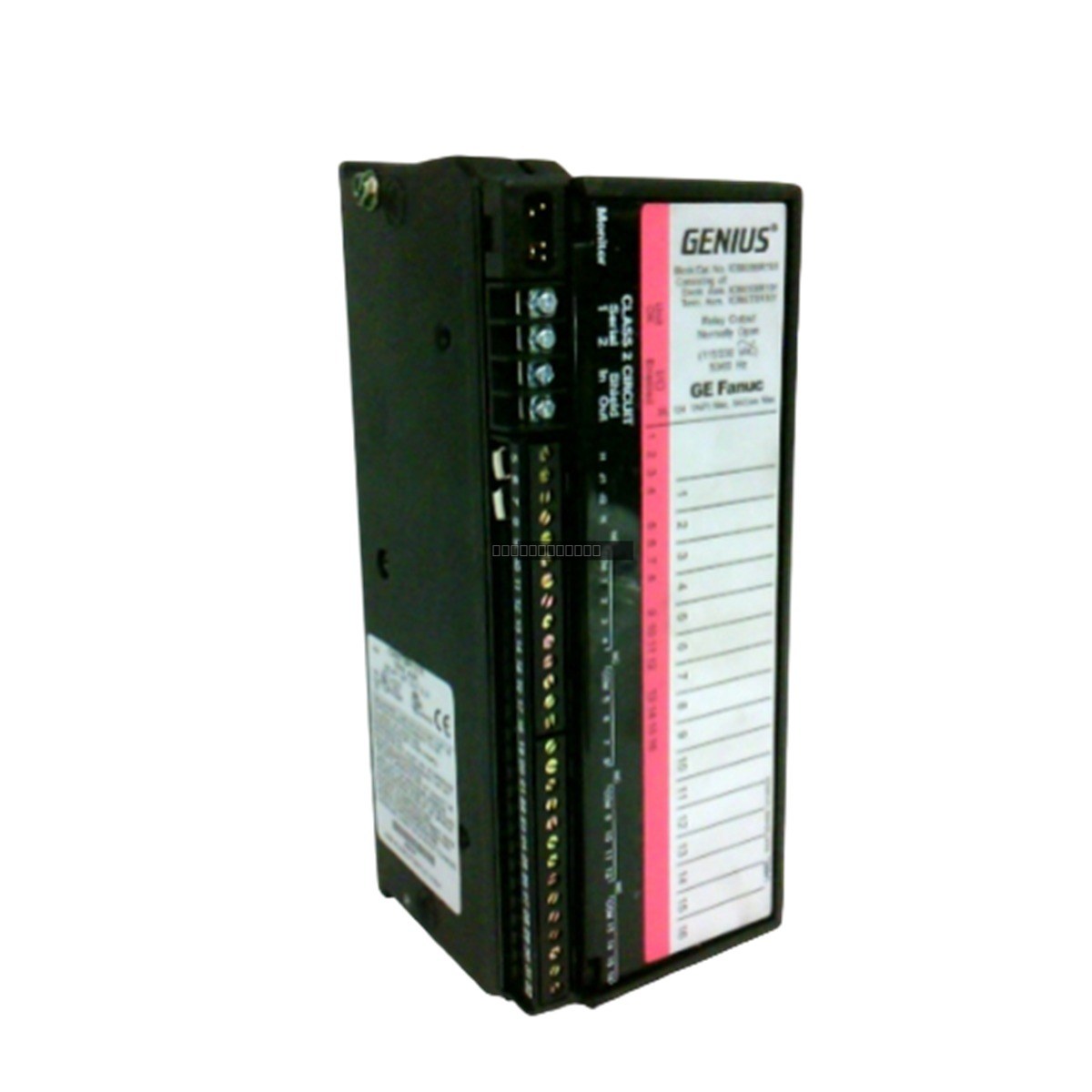

El General Electric IC660BBR101 es un bloque de salida de relé de 16 puntos de la serie Genius I/O. Este módulo está diseñado para aplicaciones de control industrial, proporcionando una conmutación fiable para los dispositivos de salida. Cuenta con un diseño de relé de bobina fija y armadura móvil, lo que garantiza un rendimiento robusto en entornos de automatización exigentes. La unidad admite redundancia de CPU, lo que permite configuraciones de alta disponibilidad en sistemas de control críticos.

Características

• 16 salidas de relé Normalmente Abiertas (NA)
• Admite redundancia de CPU para una mayor fiabilidad del sistema
• Compatible con rangos de tensión de funcionamiento de 115/230 VCA
• Diseñado para la integración dentro de la arquitectura de red GE Genius I/O
• Construcción de relé de bobina fija y armadura móvil

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que la alimentación del sistema de control esté desconectada antes de instalar o retirar el módulo.
• Monte el bloque en un lugar que permita una ventilación adecuada para evitar el sobrecalentamiento.
• Verifique que la tensión de entrada coincida con el rango de funcionamiento especificado del módulo antes de aplicar alimentación.
• Asegúrese de que todo el cableado de campo esté correctamente sujeto a los bloques de terminales y de que los calibres de los cables cumplan con las normas eléctricas locales.
• Mantenga las prácticas de conexión a tierra adecuadas para minimizar la interferencia electromagnética (EMI) y garantizar la integridad de la señal.
• Manipule el módulo con cuidado para evitar daños a los componentes internos del relé y a los circuitos electrónicos.

Preguntas frecuentes

¿Cuál es la función principal del IC660BBR101?

El IC660BBR101 es un bloque de salida Genius I/O que se utiliza para interconectar un PLC o controlador con dispositivos de campo, proporcionando 16 salidas conmutadas por relé para señales de control.

¿Este módulo admite configuraciones de CPU redundantes?

Sí, el IC660BBR101 está diseñado para admitir la redundancia de CPU, lo cual es esencial para aplicaciones que requieren un alto tiempo de actividad del sistema y tolerancia a fallos.

¿Cuál es el rango de tensión de funcionamiento de esta unidad?

El módulo está diseñado para funcionar dentro de 93 a 132 VCA o 185 a 265 VCA, cubriendo los niveles de suministro industrial estándar de 115 VCA y 230 VCA.
