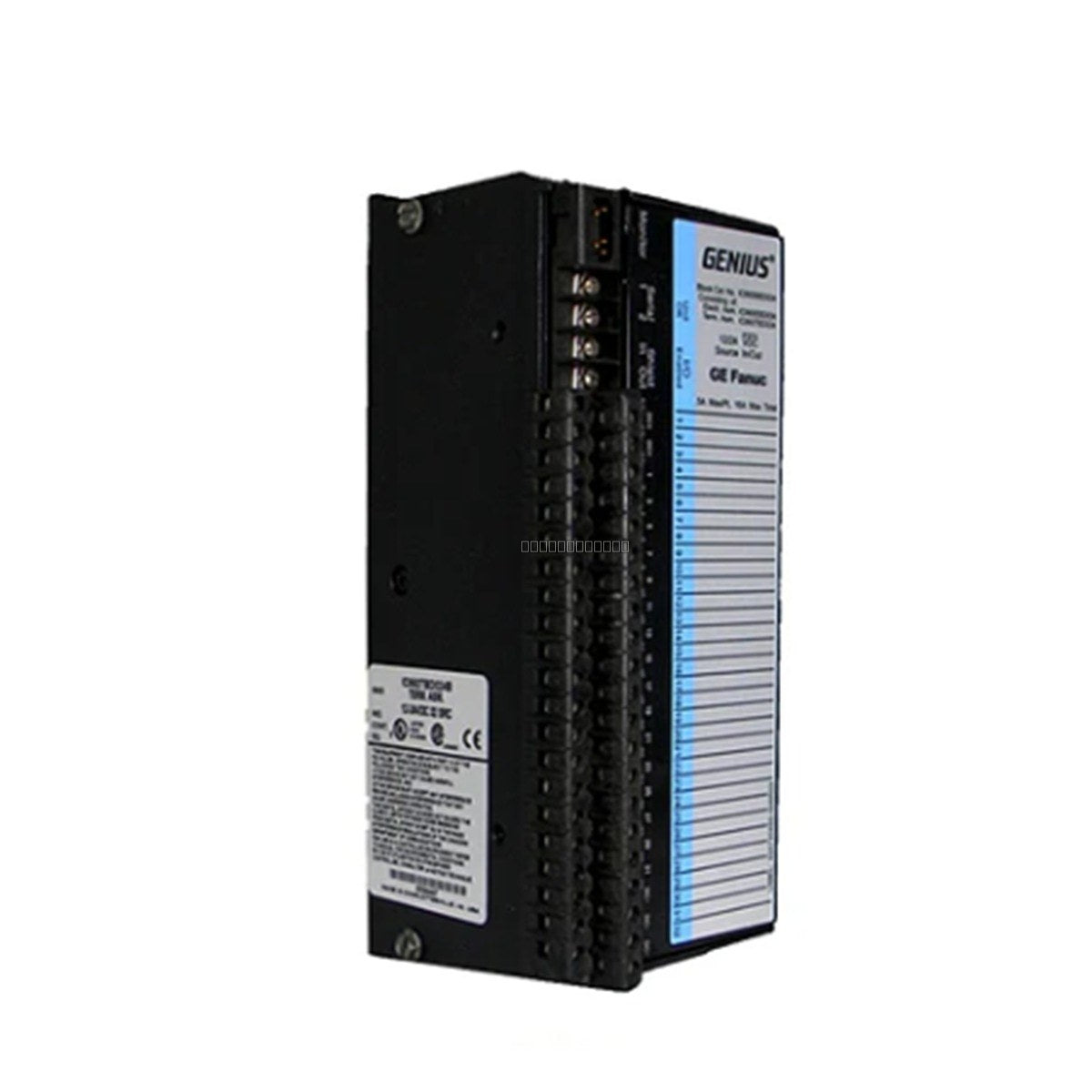

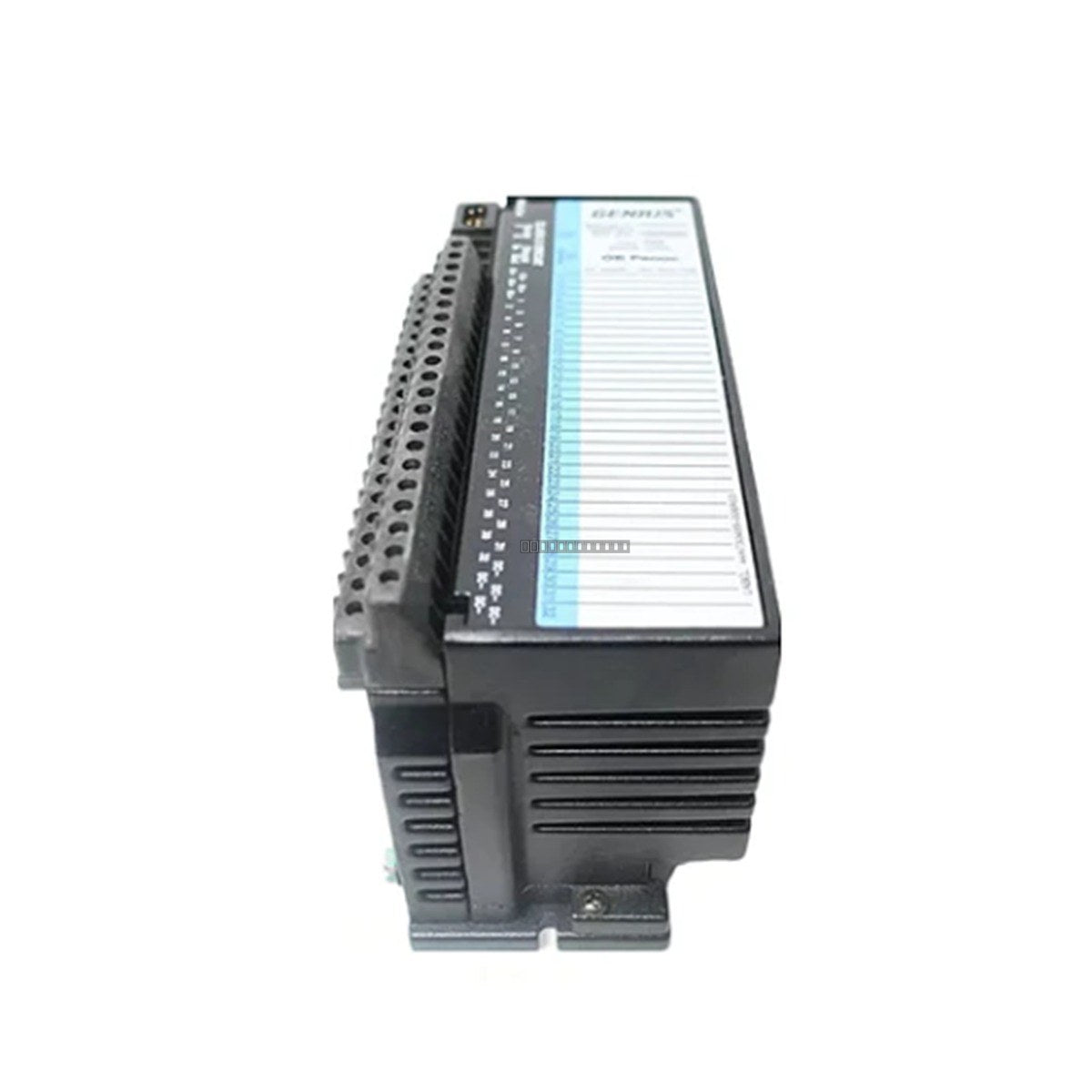

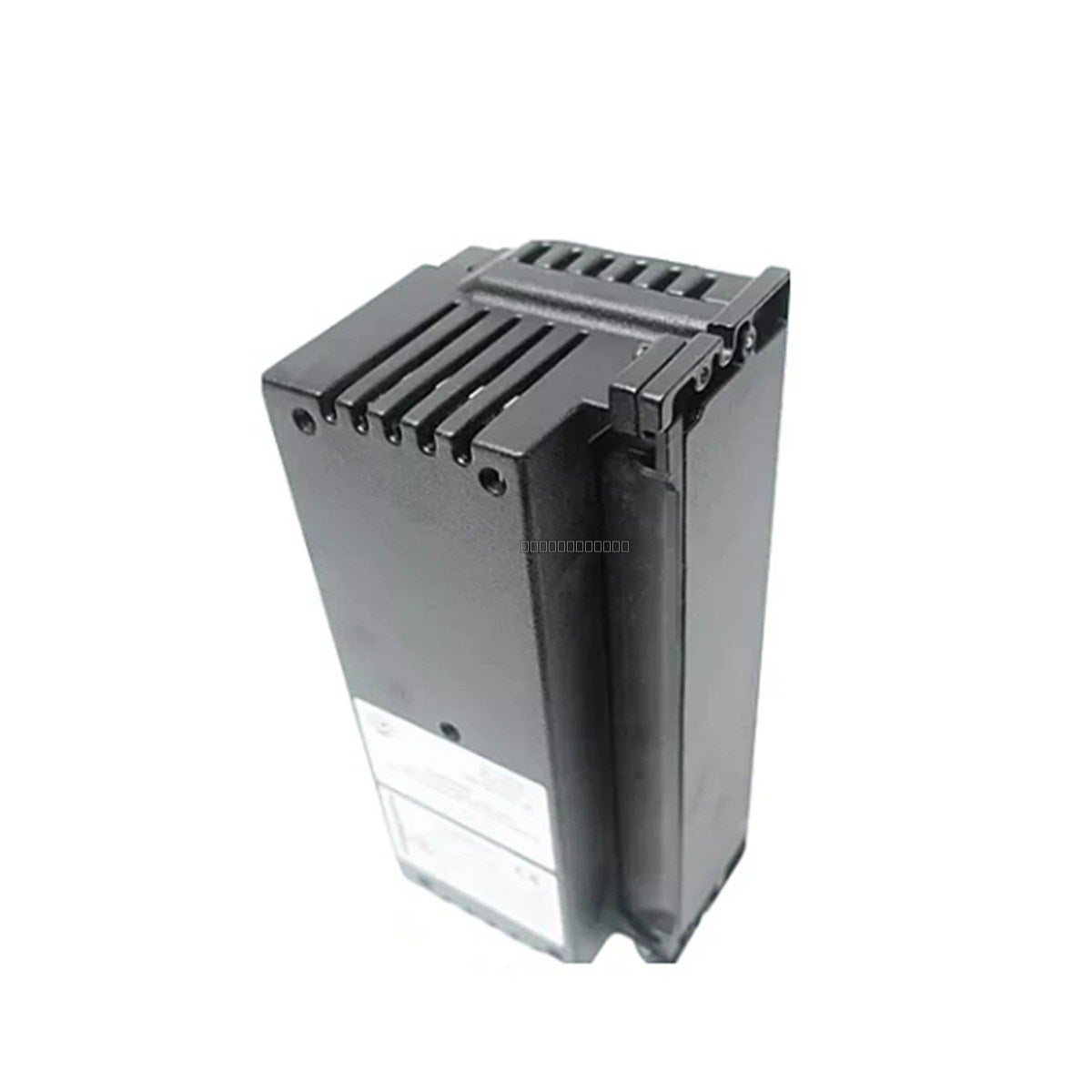

El IC660BBD120 es un módulo contador de alta velocidad de la serie Genius I/O de GE. Este bloque está diseñado para el procesamiento de pulsos de alto rendimiento y aplicaciones de control de movimiento, capaz de funcionar independientemente de una CPU para una detección de entrada y respuesta de salida rápidas. El módulo consta de dos componentes principales: el conjunto de base de terminal (IC660TBD120) y el conjunto electrónico (IC660EBD120).

Características

• 12 entradas discretas (5 V CC a 30 V CC) que admiten frecuencias de hasta 200 kHz.
• 4 canales de salida (4,75 V CC a 5,25 V CC a 200 mA).
• Modos de contador configurables: admite 1, 2 o 4 contadores de complejidad variable.
• La capacidad de procesamiento directo permite que el bloque detecte entradas y active salidas sin la intervención de la CPU.
• Protección integrada contra sobretensiones en las salidas.
• Parámetros configurables por software y diagnósticos de interruptor fallido.
• Admite alimentación de bloque de 115 V CA o 10-30 V CC, incluido el funcionamiento con batería de respaldo.

Aplicaciones

• Monitoreo de caudalímetros de turbina y prueba de medidores.
• Medición de velocidad de alta velocidad y control de movimiento.
• Sistemas de conteo de manipulación de materiales y logística automatizados.
• Tareas de automatización industrial que requieren un procesamiento de E/S rápido e independiente.

Especificaciones técnicas

Pautas de instalación

• El bloque Genius I/O es un equipo de tipo abierto y debe montarse dentro de un gabinete protector adecuado para el entorno industrial.
• Asegúrese de que el área de instalación esté limpia y libre de contaminantes en el aire.
• Mantenga un flujo de aire adecuado para la refrigeración; deje al menos 2 pulgadas de espacio libre entre los bloques.
• El bloque se puede montar en cualquier orientación (vertical o invertida).
• Asegure el bloque usando tornillos/pernos de 8-32; use arandelas de estrella para asegurar la integridad adecuada de la conexión a tierra.
• Siempre desconecte la alimentación antes de instalar o quitar el conjunto electrónico de la base de terminales.

Preguntas frecuentes

¿Qué es el IC660BBD120?

Es un bloque de contador de alta velocidad configurable e independiente de la serie GE Genius I/O, diseñado para procesar directamente señales de pulso rápidas.

¿Cuáles son las principales especificaciones de E/S?

Cuenta con 12 entradas discretas que admiten frecuencias de hasta 200 kHz y 4 canales de salida.

¿Cuál es el voltaje de operación?

Este módulo puede alimentarse con 115 V CA o 10-30 V CC. Admite configuraciones de alimentación mixtas, lo que permite 115 V CA como suministro principal y 10-30 V CC como respaldo.
