Descripción general del producto

El HIMA H7506 funciona como un terminal de bus y módulo de interfaz de comunicación de alta integridad, diseñado exclusivamente para los sistemas instrumentados de seguridad (SIS) HIMA HIMax, HIQuad y los clásicos H41q/H51q. Este componente montado en riel DIN conecta las brechas de datos físicas al enlazar sistemas electrónicos programables (PES) de un solo canal con arquitecturas PES redundantes a través de cables de datos especializados BV7040 o BV7046. Sectores de procesamiento críticos, como la extracción de petróleo y gas aguas arriba, el refinado petroquímico y la distribución de energía, utilizan este módulo para mantener rutas de tronco de datos estables y certificadas hacia los sistemas de control distribuido (DCS) centrales y los PLC de supervisión.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: H7506

• Referencia interna de fábrica: 01.750854

• Designación del producto: Módulo terminal de bus de montaje DIN

• Perfil de red funcional: Topologías HIBUS-2 (RS485) y enlaces seguros de Ethernet industrial

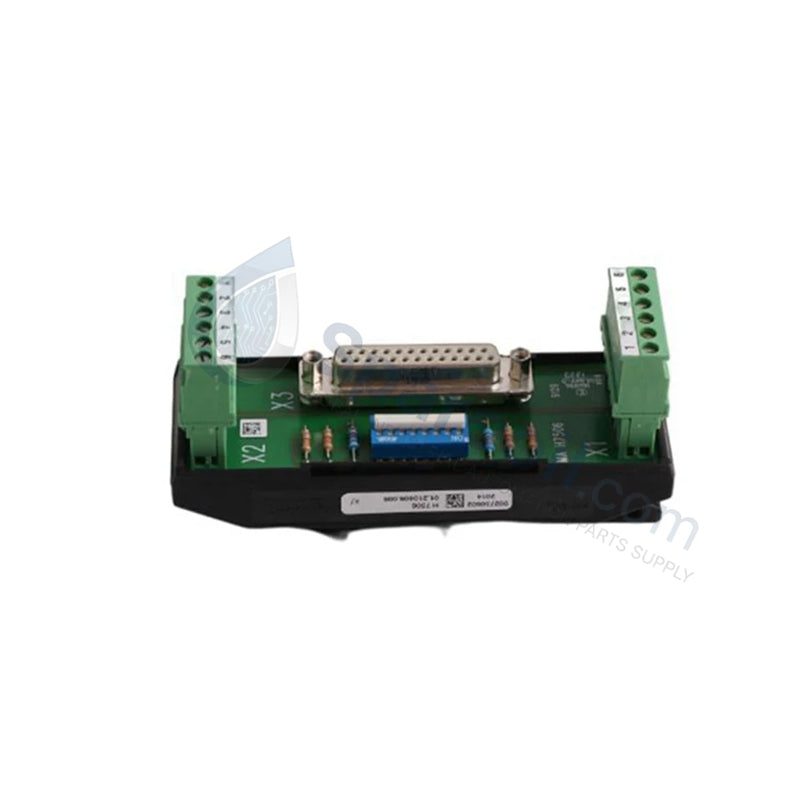

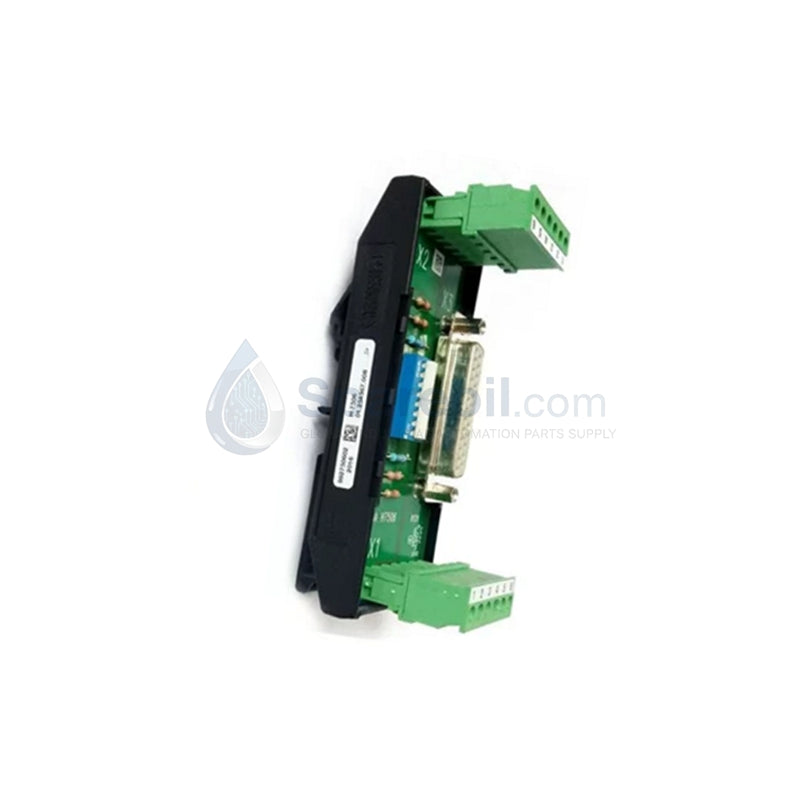

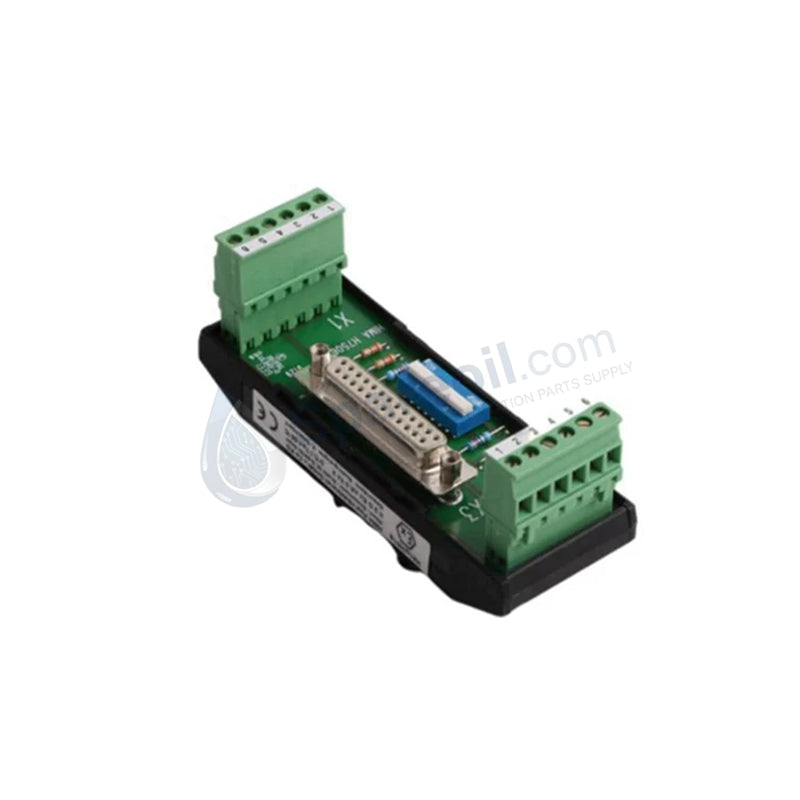

• Matriz de conectores físicos: Un zócalo Min-D de 25 polos, dos abrazaderas de enchufe de 6 polos

• Interfaces de red: Serie RS485 integrada, Ethernet industrial independiente, bus de seguridad propietario

• Tensión base de funcionamiento del sistema: 24 VCC nominales

• Soporte de diagnóstico: Resistencia de terminación de bus incorporada seleccionable, seguimiento activo del ventilador y del bucle de tensión

• Disposiciones de alta disponibilidad: Admite arquitecturas de bus de hardware de doble redundancia

• Soporte de intercambio en caliente: Extracción e inserción totalmente operativas durante el tiempo de ejecución activo

• Nivel de protección estructural: Clasificación estándar IP20 para interiores (también disponible en caja de campo robusta IP67)

• Límites de temperatura de funcionamiento: -20 a +60 grados Celsius

• Nivel de cumplimiento de seguridad: IEC 61508 SIL3, IEC 61511 validado

• Compatibilidad con el entorno del sistema host: HIMA HIMax, HIQuad, H41q y H51q

• Envolvente físico del componente: 5,1 cm x 12,7 cm x 5,1 cm (Límites alternativos del chasis de hasta 110 x 40 x 55 mm)

• Peso neto del producto: 0,10 kg a 0,50 kg (depende de las adiciones del bloque de terminales)

• Clasificación de masa de envío: 0,50 kg

• Fuente de fabricación industrial: Alemania

• Estado de disponibilidad del hardware: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

Estabiliza las señales de larga distancia mediante la terminación de bus conmutable

El H7506 incluye resistencias de terminación seleccionables por el usuario incorporadas directamente en el conjunto de circuitos. Al integrar extensas redes diferenciales HIBUS-2 (RS485) en grandes plantas, los ingenieros activan estos nodos internos para igualar con precisión la impedancia característica del cable troncal. Esta terminación interna amortigua los problemáticos reflejos de la señal de alta frecuencia, elimina la corrupción de paquetes de datos en enlaces de larga distancia y mantiene formas de onda de señal limpias sin requerir el empalme manual de componentes externos separados.

Conexión segura de doble raíl para nodos de seguridad antiguos y modernos

El diseño físico combina un zócalo Min-D de 25 polos de alta resistencia con dos abrazaderas de enchufe de 6 polos para proporcionar rutas de interconexión multipunto fiables. La tarjeta divide las vías de datos limpiamente para conectar los subracks clásicos de un solo canal H41q/H51q directamente a procesadores de seguridad modernos altamente redundantes. Este enlace estructural permite a los integradores de sistemas escalar las arquitecturas de procesos maduras con el tiempo, evitando reemplazos totales del sistema mientras se preserva la integridad del bucle SIL3 certificada en clusters de equipos de proceso más antiguos.

Carcasa de ajuste a presión resistente a vibraciones que optimiza el espacio del panel

El módulo presenta una configuración de garra de montaje en riel DIN de 5,1 cm de ancho diseñada para agrupar densamente los puntos de distribución de datos dentro de los gabinetes de acoplamiento. El chasis de policarbonato y aluminio reforzado se ajusta firmemente a los rieles de acero TS35 estándar sin necesidad de herramientas de alineación especializadas. Esta base estructural compacta absorbe las vibraciones ambientales de baja frecuencia de bombas y compresores, evitando el desplazamiento del contacto mecánico y manteniendo un contacto de clavija continuo y ajustado durante largos períodos de servicio industrial.

Preguntas frecuentes

• ¿Qué sucede con la estabilidad de la red si los técnicos configuran incorrectamente el interruptor de terminación del bus? La configuración incorrecta de la terminación del bus degrada los límites de transmisión de la señal de datos. Dejar un terminal de fin de línea abierto crea reflejos de señal que regresan por los pares diferenciales, causando pérdidas de paquetes de datos, altas frecuencias de tiempo de espera y una posible caída de la comunicación. Por el contrario, habilitar la terminación en módulos de mitad de línea sobrecarga los circuitos del transceptor, suprimiendo la amplitud general de la señal por debajo de los límites de detección fiables del procesador de seguridad.

• ¿Puede el módulo HIMA H7506 funcionar como un convertidor de red independiente para PLCs de terceros? No. El H7506 contiene circuitos de mapeo de hardware y registros de temporización adaptados específicamente para los marcos de protocolo propietarios HIBUS-2, HIMax y HIQuad. Los PLCs comerciales que no son de seguridad no pueden interpretar las señales de datos ni utilizar la lógica de pines dedicada del conjunto de conectores Min-D de 25 polos.

• ¿Cuándo debe un constructor de sistemas seleccionar la variante IP67 de este terminal de bus en lugar de la versión estándar IP20? La carcasa estándar IP20 requiere un entorno de gabinete de sala de control limpio y sin humedad para funcionar correctamente. Si su aplicación ubica los nodos de conexión de datos cerca de áreas de equipos de campo expuestas a mucha humedad ambiental, acumulación de polvo conductor o humos químicos corrosivos, seleccione la opción de carcasa robusta IP67 para evitar cortocircuitos de ruta externos y preservar la claridad de la señal a largo plazo.
