Descripción general del producto

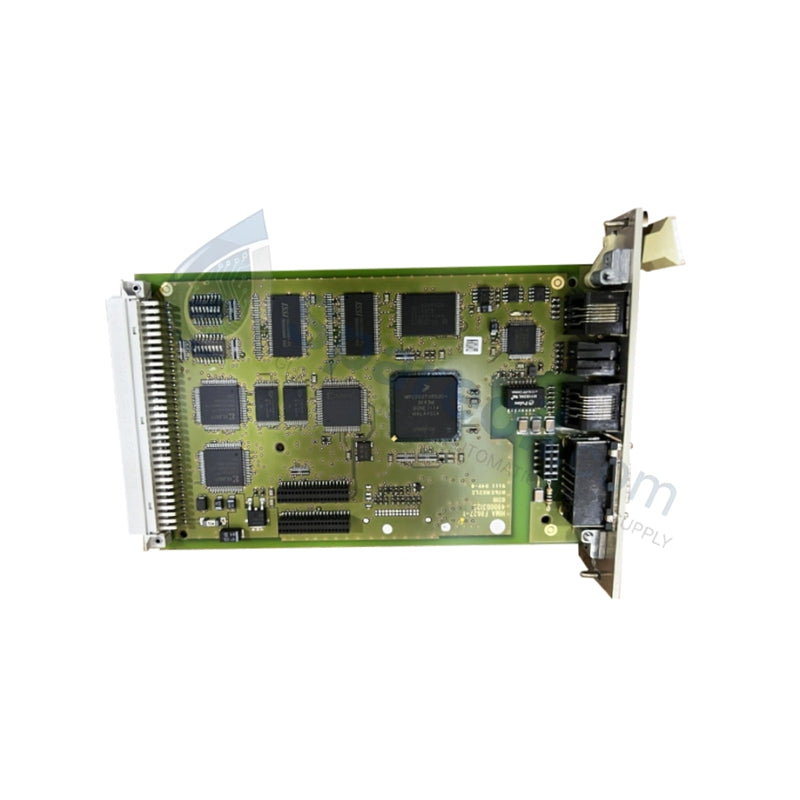

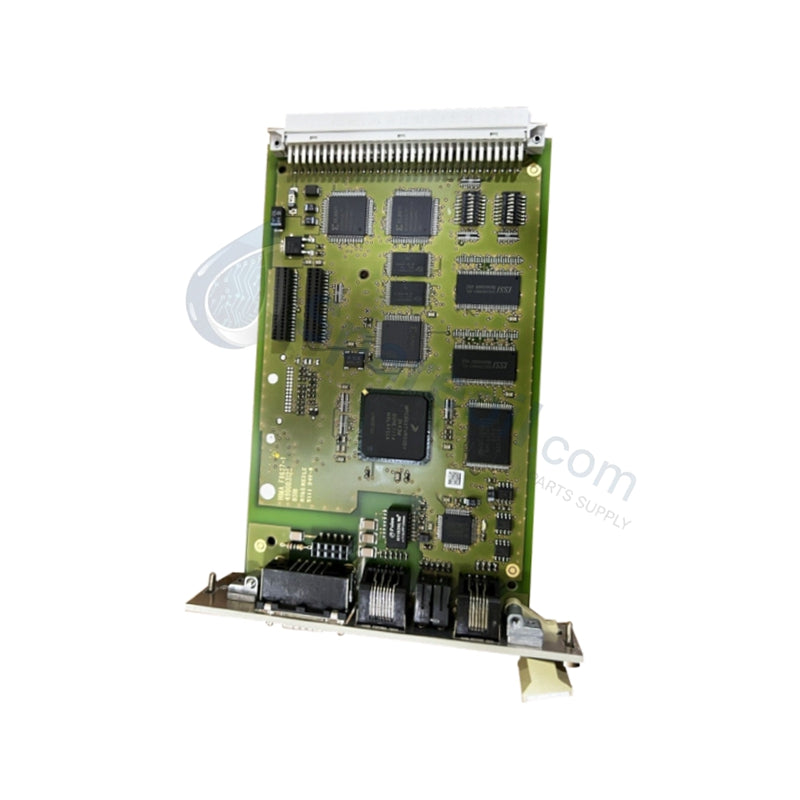

El HIMA F8627 (Número de pieza de fábrica: 984862765) funciona como una interfaz de procesamiento y comunicación Ethernet de alta integridad diseñada para sistemas instrumentados de seguridad de HIMA. Este procesador de red multirol enlaza los controladores de seguridad directamente con las topologías de planta descentralizadas, los sistemas de control distribuido (DCS) y las plataformas SCADA de supervisión. Operando sobre capas físicas estándar 100Base-T a través de un puerto de conexión RJ45 robusto, el F8627 ejecuta protocolos de comunicación especializados como safeethernet y OPC DA. Los operadores de planta utilizan este módulo para transmitir estados de interbloqueo críticos para la seguridad, diagnósticos y datos de proceso de alta velocidad sin comprometer el aislamiento "air-gapped" del bucle de seguridad principal.

Especificaciones técnicas

Ventajas de ingeniería

El protocolo Safeethernet impone bucles de seguridad punto a punto seguros

El F8627 ejecuta el protocolo safeethernet patentado de HIMA sobre redes Ethernet estándar para conectar de forma segura múltiples racks de seguridad distribuidos. Este protocolo añade capas de seguridad (incluidos números de secuencia, sellos de tiempo e identificadores de firma únicos) directamente a cada paquete de datos. Al gestionar la integridad de los datos en la capa de software, el F8627 transmite señales de seguridad críticas a través de las redes de fibra o cobre existentes en toda la planta, conectando nodos de parada de emergencia (ESD) sin sacrificar la conformidad con SIL 3 ni requerir tendidos de cableado de seguridad separados y de propósito único.

La enorme barrera de aislamiento de 500 V repele los transitorios de tierra de alto voltaje

Las redes Ethernet industriales a menudo se extienden entre salas de control separadas o estructuras de subestaciones aisladas que exhiben diferentes potenciales de tierra eléctricos. El F8627 incorpora una robusta matriz de aislamiento galvánico con una capacidad nominal de hasta 500 V entre los canales de la interfaz de red y la lógica del bus backplane interno. Esta barrera física intercepta las corrientes de bucle de tierra parásitas, las sobretensiones de campo electromagnético y las ráfagas de descarga estática en el límite del puerto RJ45, protegiendo el procesador central de tiempos de espera de comunicación o de una destrucción fatal del chip.

La integración nativa del servidor OPC DA simplifica la asignación de SCADA de planta

La exportación de registros de seguridad complejos a pantallas HMI estándar de fábrica normalmente requiere engorrosos convertidores de protocolo externos o bloques de software de traducción especializados que consumen mucha memoria. El F8627 se integra con el conjunto de servidores HIMA OPC nativos para transmitir valores de estado del módulo en tiempo real, bits de diagnóstico y datos de variables en vivo directamente a través de su canal de 100 Mbps. Esta arquitectura nativa traduce los datos de seguridad al formato OPC estándar abierto directamente dentro del módulo, lo que reduce la carga de memoria de la CPU central y proporciona visibilidad instantánea de los datos a los equipos de mantenimiento.

Preguntas frecuentes

• ¿Cuál es el propósito de la barrera de aislamiento de 500 V en la interfaz de red?

  La barrera de aislamiento galvánico de 500 V evita que las sobretensiones de modo común de alto voltaje, el ruido eléctrico inducido y las diferencias de potencial de tierra entre edificios de planta separados entren en el backplane de seguridad central. Al atrapar estos transitorios eléctricos en la interfaz RJ45, el módulo preserva la integridad del sistema y evita que el ruido transmitido por la red corrompa los bucles de seguridad activos.

• ¿Cómo garantiza el F8627 la seguridad de la red al transmitir datos OPC DA abiertos?

  El F8627 segrega las tuberías de procesamiento internas a nivel de hardware. La tarjeta ejecuta interbloqueos de seguridad críticos a través del protocolo safeethernet dentro de una rutina protegida y determinista que permanece inalterada por el tráfico externo. Las transmisiones de comunicación abiertas como OPC DA o el tráfico TCP estándar utilizan búferes de memoria separados, lo que permite que el módulo transmita información de diagnóstico a nodos SCADA genéricos sin permitir que las solicitudes de red externas modifiquen o detengan las funciones de seguridad activas.

• ¿Pueden los técnicos cambiar este módulo de comunicación mientras el sistema de seguridad permanece encendido?

  Sí. Si la plataforma del controlador subyacente utiliza una configuración de red redundante, el F8627 admite el intercambio en caliente. Puede extraer un módulo de comunicación defectuoso de su ranura de rack e insertar un componente completamente nuevo sin cortar la alimentación al chasis ni interrumpir las rutas de datos paralelas gestionadas por el módulo de interfaz complementario. Siempre verifique que el enlace de red redundante esté completamente activo antes de retirar el módulo.
