Honeywell TC-CCN013 Módulo de interfaz de red completamente nuevo

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Honeywell TC-CCN013 establece un enrutamiento de red de alta disponibilidad a través de arquitecturas de...

Código: TC-CCN013

Manufacturer: Honeywell
Product No.: TC-CCN013
Product Type: Módulos de interfaz ControlNet
Product Origin: USA
Payment:T/T, Western Union
Weight: 490g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Honeywell TC-CCN013 establece un enrutamiento de red de alta disponibilidad a través de arquitecturas de control deterministas. Esta pasarela de comunicación industrial enlaza los controladores programables primarios con los conjuntos de chasis de E/S remotos y distribuidos a través de un bucle de red ControlNet dedicado. El hardware se inserta directamente en los planos posteriores estándar de ControlLogix, gestionando paquetes de datos deterministas sin introducir fluctuaciones de ejecución en líneas de maquinaria automatizadas complejas. Para proteger las instalaciones de procesamiento químico, las centrales eléctricas y las plantas de fabricación de fallas de hardware no verificadas, este envío global proporciona exclusivamente módulos de red 100% nuevos y sellados de fábrica.

Especificaciones técnicas

Parámetro	Detalles de la especificación
Fabricante	Honeywell (Compatible con Rockwell Automation ControlLogix)
Número de modelo	TC-CCN013
Clasificación de hardware	Pasarela de interfaz ControlNet redundante
Protocolos compatibles	ControlNet estándar y ControlNet mejorado
Velocidad de transferencia de datos de red	5 megabits por segundo
Consumo de corriente del plano posterior 5.1V	970 miliamperios
Consumo de corriente del plano posterior 24V	1.7 miliamperios
Disipación de potencia total del hardware	5.1 vatios
Tensión de aislamiento continua	30 voltios continuos (tipo de aislamiento básico)
Interfaces de medios físicos	Conectores BNC duales (Troncal A y Troncal B)
Diagnóstico de estado del sistema	LEDs en el panel frontal para actividad de módulo, red y enlace
Dimensiones del módulo	18.8 x 9.1 x 4.1 cm
Peso físico del hardware	0.49 kg
Rango de temperatura de funcionamiento	0 a 60 grados Celsius

Ventajas de ingeniería

El TC-CCN013 elimina los puntos únicos de falla de la red al utilizar cableado redundante de doble medio a través de sus puertos BNC frontales. Cuando una línea troncal física sufre daños estructurales o experimenta una degradación eléctrica severa, la lógica de enrutamiento interna cambia la comunicación a la ruta de respaldo secundaria en microsegundos, evitando paradas de seguridad de emergencia o pérdida de actualizaciones de control. El hardware se inserta limpiamente en cualquier espacio abierto en el plano posterior de ControlLogix, extrayendo su voltaje de funcionamiento directamente de los rieles del sistema sin necesidad de bloques de alimentación externos o conexiones de terminales auxiliares.

El módulo evita problemas de interferencia electromagnética (EMI) a través de un diseño de transceptor aislado que proporciona una barrera de aislamiento básico continua de 30 V entre la red coaxial ControlNet de cobre y el plano posterior del controlador central. Esta separación eléctrica bloquea los bucles de tierra de alto voltaje y el ruido de las unidades de frecuencia variable (VFD) de alta frecuencia para que no penetren en los registros del procesador principal. Además, el panel frontal incorpora una matriz dedicada de indicadores LED físicos, lo que permite a los ingenieros de mantenimiento diagnosticar la actividad del enlace de red, los errores de troncal y el estado de la tarjeta directamente en la puerta del gabinete sin abrir una computadora portátil de ingeniería.

Preguntas frecuentes

¿Cómo ejecuta el TC-CCN013 la conmutación de medios si falla un cable de red?

El firmware interno monitorea simultáneamente las rutas del Troncal A y el Troncal B. Si una rotura física o una atenuación severa de la señal compromete la línea troncal coaxial activa, el módulo transfiere automáticamente todo el flujo de transmisión de datos al enlace redundante alternativo. Esta transferencia instantánea preserva las actualizaciones de E/S y las rutinas de lógica de escalera sin alertar o interrumpir el programa del procesador maestro.
¿Se pueden mezclar nodos ControlNet estándar y ControlNet mejorado en este módulo?

Sí. El TC-CCN013 contiene compatibilidad de doble protocolo que maneja arquitecturas ControlNet estándar y mejoradas a través de la red de campo de 5 Mbps. Esta flexibilidad permite a las instalaciones introducir racks de E/S distribuidos modernos en arquitecturas de automatización heredadas sin requerir reconstrucciones completas de la red o tarjetas de comunicación separadas.
¿Qué pasos debe seguir para configurar las direcciones de red físicas de este módulo?

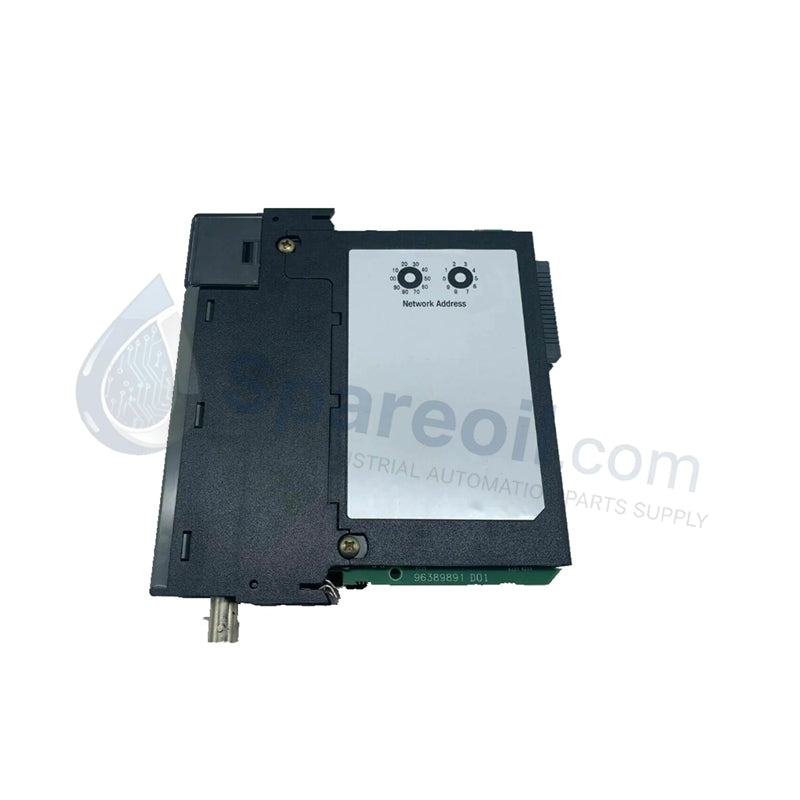

Usted establece la dirección de nodo de red única configurando los interruptores giratorios físicos ubicados en el lateral del cuerpo de la tarjeta antes de deslizar el módulo en el chasis. Asegúrese de que este número de hardware coincida con la ranura exacta y la configuración del nodo asignadas dentro de su herramienta de configuración de red de software RSLogix 5000 o Studio 5000.
