Schneider 416NHM30032 Adaptador de red PCI Modicon

Schneider Modicon 416NHM30032 Adaptador de red PCI

Disponibilidad: 5 Quedan en stock

DescripciónLa Schneider Modicon 416NHM30032 es una tarjeta de interfaz de bus PCI de alto rendimiento diseñada para proporcionar una conectividad...

Código: 416NHM30032

Manufacturer: Schneider
Product No.: 416NHM30032
Product Type: Adaptador de red PCI
Product Origin: France
Payment:T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción

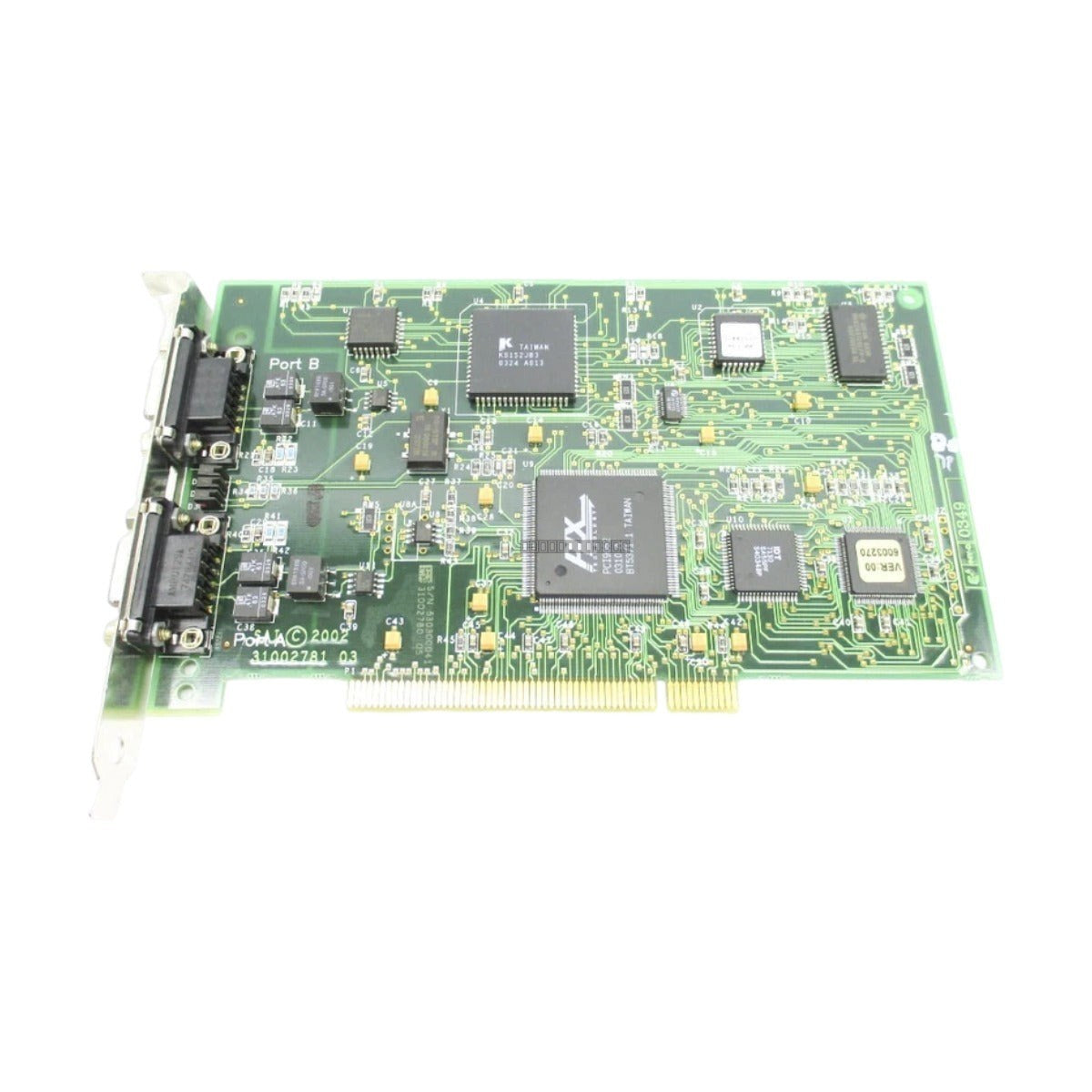

La Schneider Modicon 416NHM30032 es una tarjeta de interfaz de bus PCI de alto rendimiento diseñada para proporcionar una conectividad robusta a la red Modbus Plus (MB+) para sistemas de computadoras industriales. Al permitir que las PC y las estaciones de trabajo industriales actúen como nodos activos en una red Modbus Plus, este adaptador facilita un intercambio de datos de alta velocidad y sin interrupciones con PLCs y otros equipos de automatización. Es un componente crítico para sistemas SCADA, aplicaciones HMI y registro de datos industriales en entornos exigentes como centrales eléctricas, refinerías e instalaciones de fabricación.

Características

Arquitectura PCI de 32 bits: Garantiza total compatibilidad con las placas base de PC industriales estándar y admite la configuración Plug-and-Play (PnP).
Conectividad Modbus Plus: Admite la arbitraje de bus de paso de token estándar a una velocidad de transmisión de 1 Mbit/s.
Manejo eficiente de datos: Cuenta con RAM de doble puerto integrada para minimizar la sobrecarga de la CPU durante operaciones de red de alto tráfico.

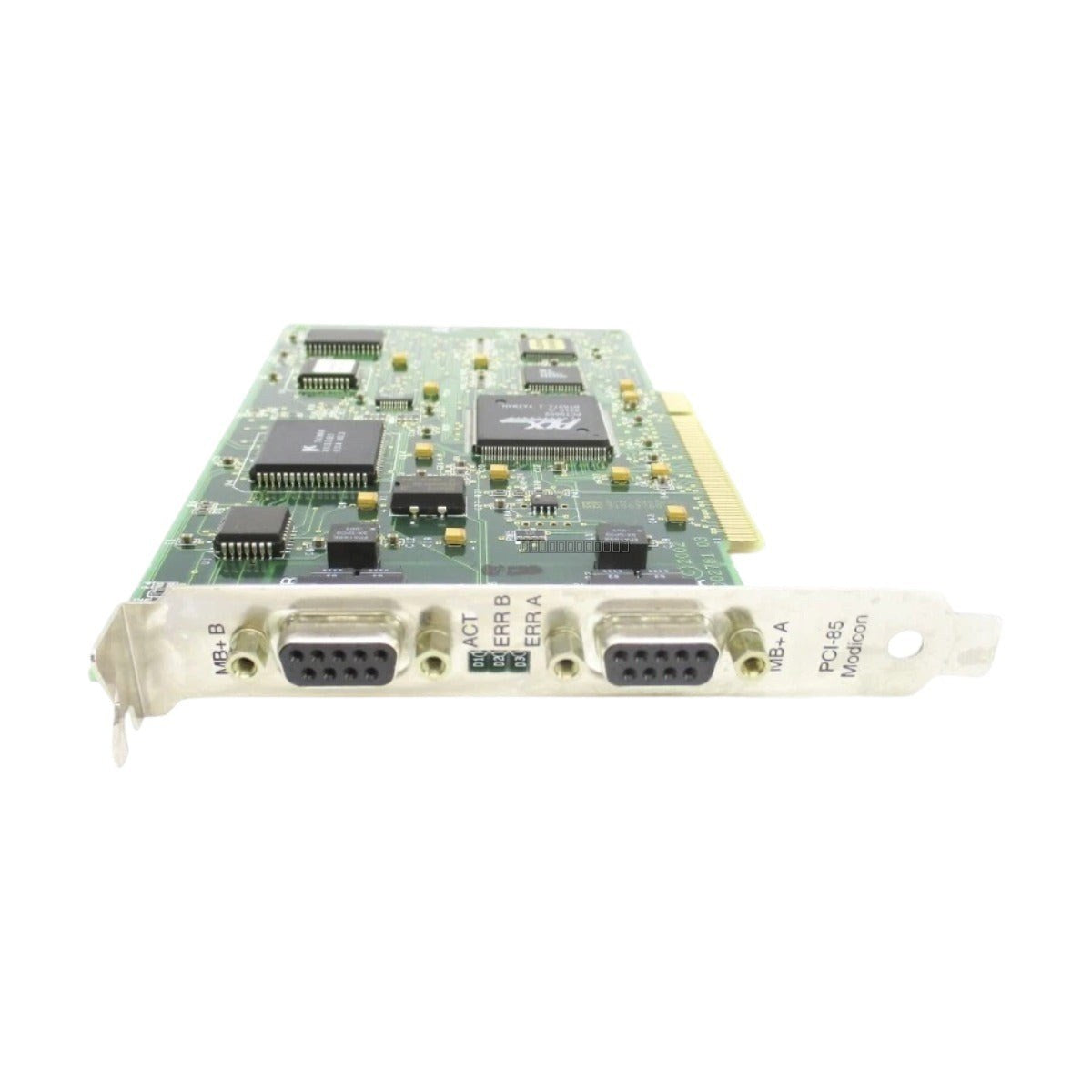

Monitoreo de diagnóstico: Incluye LED de estado integrados en el soporte de montaje para una indicación visual en tiempo real de la actividad del nodo de red y la detección de fallas de la capa física.
Asignación automatizada de recursos: Gestiona automáticamente las asignaciones de IRQ y direcciones de E/S para evitar conflictos de recursos del sistema.

Aplicaciones

Este adaptador de red está diseñado para su integración en salas de control industriales donde se requiere una comunicación confiable entre los sistemas de supervisión y los controladores de campo. Se utiliza comúnmente en actualizaciones de redes Modbus Plus heredadas, adquisición de datos SCADA e interfaces de comunicación HMI a PLC.

Especificaciones técnicas

Modelo	416NHM30032
Marca	Schneider Electric
Serie	Modicon Modbus Plus
Arquitectura de bus	PCI de 32 bits (Plug and Play)
Protocolo	Modbus Plus (MB+)
Velocidad de datos	1 Mbit/s
Conector	D-shell de 9 pines (hembra)
Entrada de alimentación	5 VCC (a través del bus PCI)
Consumo de energía	2.5 W (típico)
Temperatura de funcionamiento	0 a 60 grados C
Temperatura de almacenamiento	-40 a 85 grados C
Humedad	5 a 95 por ciento sin condensación

Directrices de instalación

Protección ESD: Manipule siempre la tarjeta por los bordes y utilice una pulsera antiestática conectada a tierra para evitar daños por descarga electrostática a los componentes sensibles.
Apagado: Asegúrese de que el ordenador anfitrión esté completamente apagado y desconectado de la fuente de alimentación de CA antes de insertar o retirar la tarjeta PCI.
Asentamiento: Asegúrese de que la tarjeta esté completamente asentada en la ranura PCI y que el soporte de montaje esté firmemente sujeto al chasis para evitar conexiones intermitentes relacionadas con la vibración.
Enrutamiento de cables: Utilice cableado Modbus Plus blindado y mantenga las líneas de comunicación alejadas de cables de alimentación de alto voltaje y fuentes de alta EMI para mantener la integridad de la señal.
Controlador/BIOS: Asegúrese de que el BIOS del sistema anfitrión sea compatible con PCI PnP y que el software de controlador Modbus Plus apropiado esté instalado para el sistema operativo en uso.

Preguntas frecuentes

¿Esta tarjeta requiere alimentación externa?

No, la 416NHM30032 obtiene su energía requerida de 5 VCC directamente del bus PCI del ordenador anfitrión.

¿Es esta tarjeta compatible con todas las ranuras PCI?

La tarjeta está diseñada para ranuras PCI estándar de 32 bits. Asegúrese de que la placa base de su PC industrial sea compatible con el estándar PCI de 32 bits antes de la instalación.

¿Qué tipo de cable se utiliza para el puerto de red?

El puerto de red es un conector D-shell de 9 pines (hembra), que se utiliza normalmente con el cableado de par trenzado blindado estándar de Modbus Plus.
