TC-TBNH Bloque de terminales con abrazadera de tornillo tipo jaula de

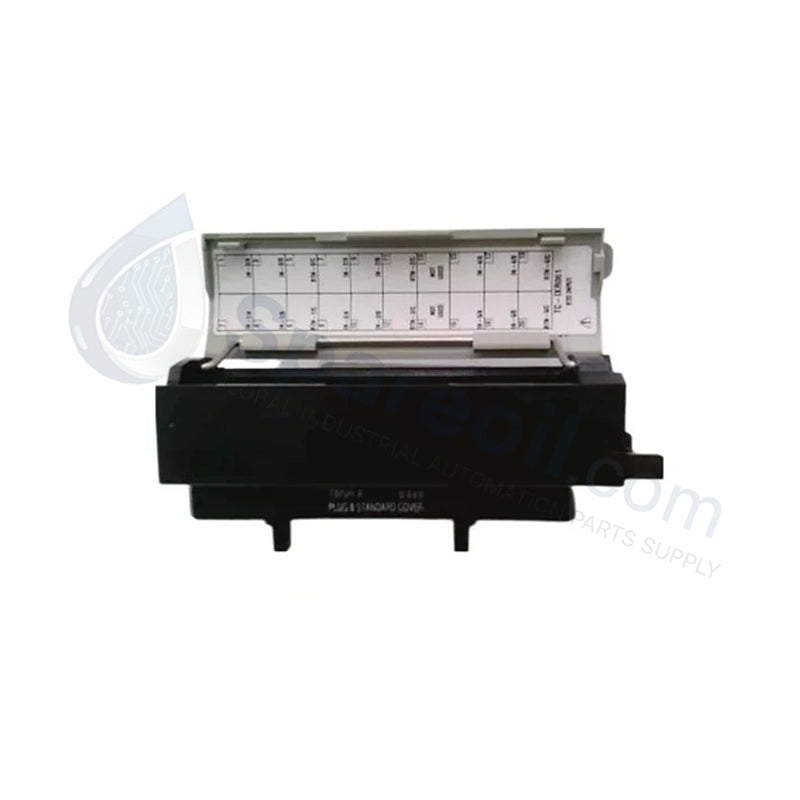

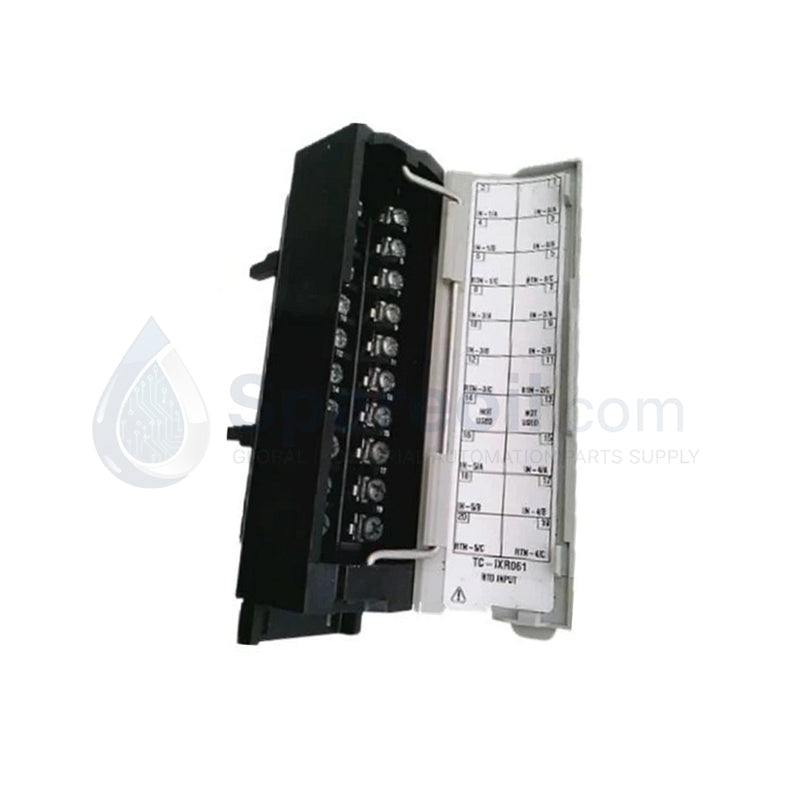

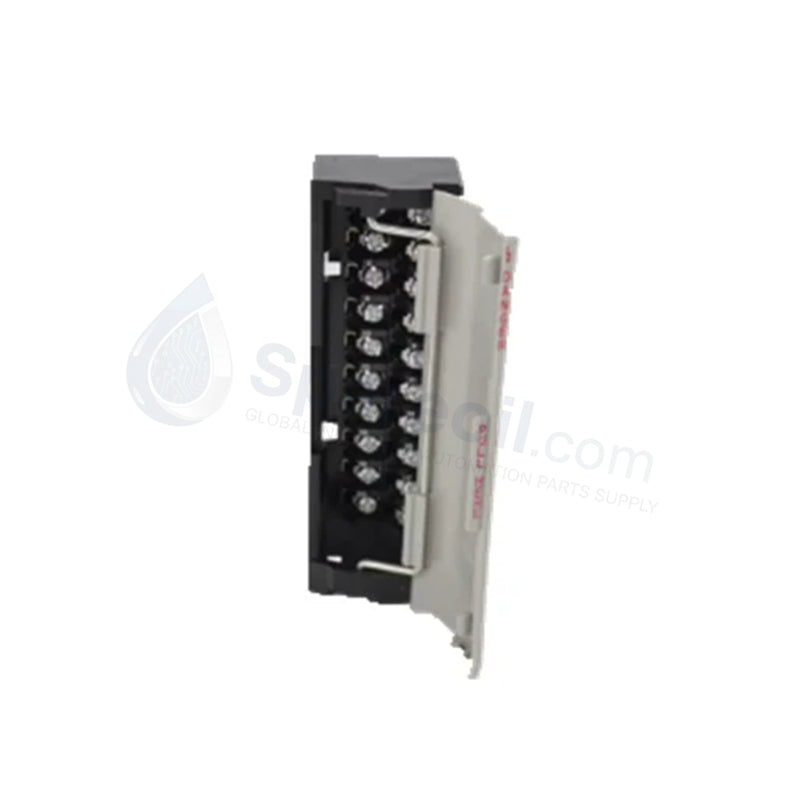

TC-TBNH Bloque de terminales con abrazadera de tornillo tipo jaula de 20 pines de Honeywell

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Honeywell TC-TBNH sirve como interfaz física principal para el cableado de campo de alta densidad...

Código: TC-TBNH

Manufacturer: Honeywell
Product No.: TC-TBNH
Product Type: Conjuntos de terminación de E/S
Product Origin: USA
Payment:T/T, Western Union
Weight: 140g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Honeywell TC-TBNH sirve como interfaz física principal para el cableado de campo de alta densidad dentro del ecosistema de E/S de la serie C de Experion PKS. Este bloque de terminales de 20 pines, 100% nuevo y original, cierra la brecha entre los dispositivos de campo, como transmisores y actuadores, y la electrónica de control interna. Al utilizar una arquitectura modular enchufable, el TC-TBNH permite a los técnicos reemplazar módulos electrónicos activos sin alterar el cableado de campo establecido. Este diseño reduce significativamente el tiempo de inactividad inducido por el mantenimiento y elimina el riesgo de errores de cableado durante las actualizaciones o reparaciones de hardware.

Especificaciones técnicas

Parámetro	Detalles de la especificación
Fabricante	Honeywell
Número de modelo	TC-TBNH
Número de pines	20 pines
Tipo de conexión	Abrazadera de tornillo tipo jaula (resistente a vibraciones)
Calibre del cable (único)	14–22 AWG (0,64–1,63 mm)
Calibre del cable (doble)	16–22 AWG (0,64–1,30 mm)
Material del contacto	Aleación de cobre de alta conductividad chapada
Aislamiento	Polímero industrial ignífugo con clasificación UL
Interfaz	Conector enchufable para placas IOTA de la serie C
Peso	0,14 kg
Entorno	Compatible con entornos hostiles G3

Ventajas de ingeniería

Integridad de conexión hermética a gases: El mecanismo de abrazadera de tornillo tipo jaula ejerce una presión constante y uniforme sobre el conductor. Esta fuerza mecánica mantiene un sello hermético a gases que evita la oxidación y garantiza una ruta eléctrica de baja resistencia, incluso en atmósferas industriales corrosivas de "Clase G3".
Eficiencia de servicio optimizada: El TC-TBNH permite capacidades de "intercambio en caliente" para módulos de E/S. Debido a que el bloque de terminales permanece firmemente fijado al Ensamblaje de Terminación de Entrada/Salida (IOTA) mientras se retiran los componentes electrónicos, preserva la integridad del cableado del bucle y evita cortocircuitos accidentales durante el servicio.
Resistencia a la vibración industrial: Diseñado para entornos hostiles, el sistema de sujeción mecánica soporta las vibraciones de baja frecuencia típicas de las estaciones de bombeo, las salas de turbinas y las plataformas de compresores. Esto evita el aflojamiento de los terminales que a menudo causa fallas intermitentes de la señal en los conectores estándar.
Optimización del gabinete de alta densidad: La configuración de 20 pines maximiza la densidad de canales para los IOTA de la serie C. Esta huella compacta permite a los ingenieros empaquetar más puntos de E/S en un gabinete estándar, lo que reduce los costos totales de infraestructura y los requisitos de espacio para implementaciones a gran escala.

Preguntas frecuentes

¿Cuál es la diferencia entre el TC-TBNH y el TC-TBCH?

El TC-TBNH es un bloque de terminales de 20 pines optimizado para IOTA específicos de la serie C. En contraste, el TC-TBCH cuenta con 36 pines y está diseñado para módulos analógicos de alta densidad como el TC-IAH161. Siempre verifique el número de pieza de su IOTA para asegurar la compatibilidad del número de pines.

¿Puedo usar cables con terminales con este bloque de terminales?

Sí. La abrazadera de tornillo tipo jaula acomoda conductores desnudos y con terminales dentro del rango de 14 a 22 AWG. Asegúrese de que la longitud del terminal coincida con la profundidad de inserción para garantizar un agarre mecánico seguro.

¿Este bloque es compatible con entornos con clasificación G3?

Sí. La aleación de cobre de alta conductividad presenta un revestimiento especializado resistente a la corrosión, lo que lo hace adecuado para sitios que requieren protección conformada G3 contra sulfuro de hidrógeno y otros gases de proceso corrosivos.

¿Necesito herramientas especializadas para la instalación?

No. Un destornillador de terminales industrial estándar opera las abrazaderas de tornillo tipo jaula. El bloque en sí se conecta directamente al cabezal IOTA y, por lo general, se asegura mediante clips de retención integrados o tornillos, según el modelo específico de IOTA.
