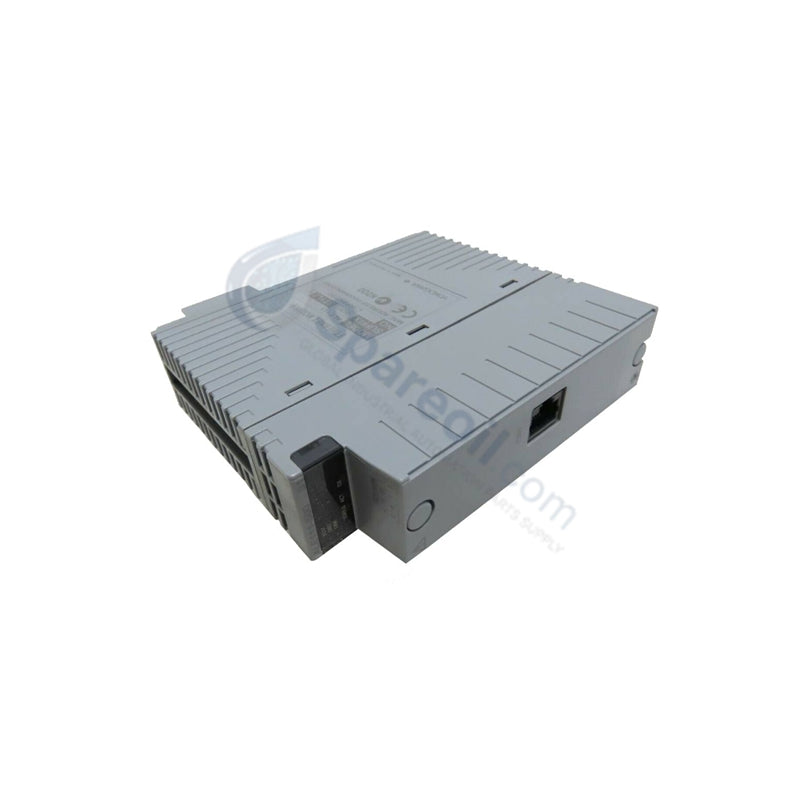

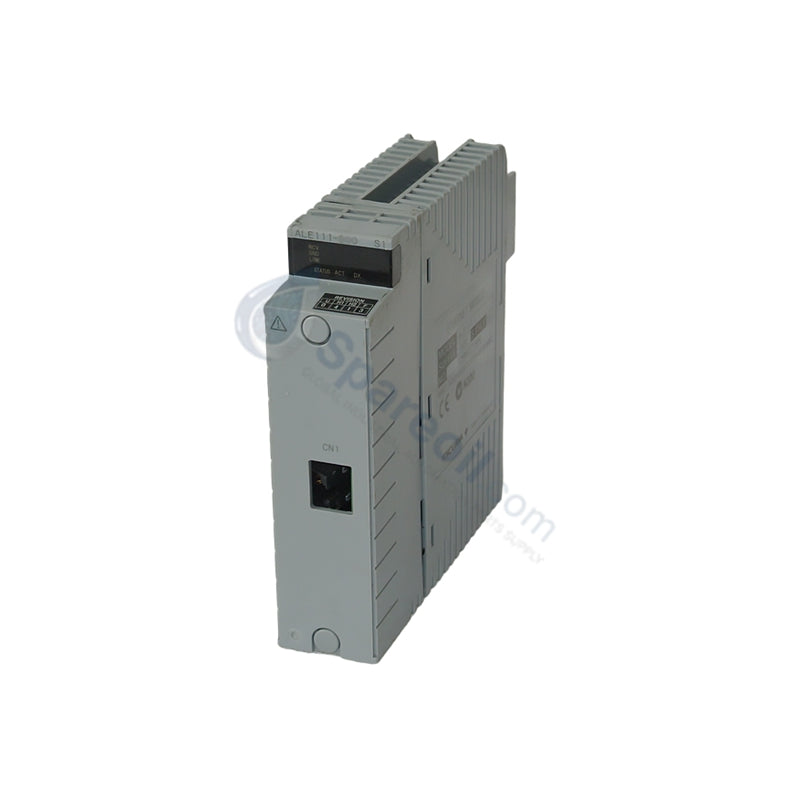

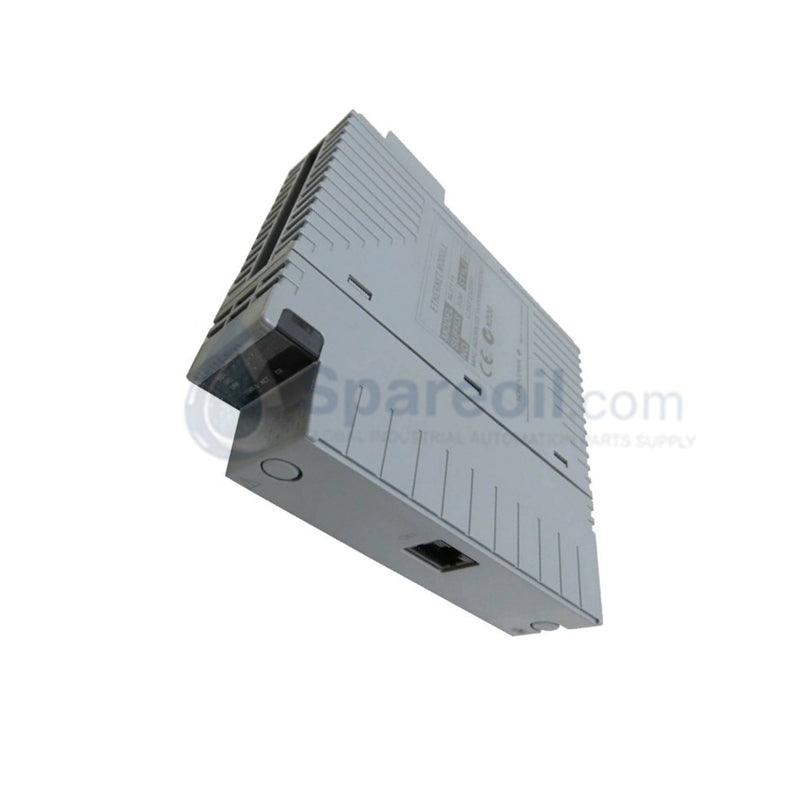

Módulo de comunicación Ethernet Yokogawa ALE111-S00

Configurado para la comunicación Ethernet punto a punto dentro de las arquitecturas de la Estación de Control de Campo (FCS), el Yokogawa ALE111-S00 (Módulo de Comunicación Ethernet ALE111-S00) proporciona la ejecución física directa de la interfaz de datos del subsistema.

Especificaciones de hardware

Parámetro Especificación
Modelo ALE111-S00
Marca Yokogawa
Origen Indonesia
Peso 0.3 kg
Dimensiones Huella estándar del Módulo de Unidad de Control de Campo Yokogawa
Temperatura de funcionamiento 0 a 50 grados C
Consumo de energía 0.5 A
Interfaz IEEE 802.3 10BASE-T
Conector RJ-45
Distancia máxima del cable 100 m
Capacidad de datos de E/S 1000 palabras por módulo

Control de procesos y conectividad DCS

El ALE111-S00 opera dentro de las plataformas Yokogawa CENTUM VP, CS 3000 y ProSafe-RS para facilitar el intercambio de datos externos. El módulo utiliza el método de control de acceso CSMA/CD a través de enlaces semidúplex de 10 Mbps. Para mantener la integridad de la señal en instalaciones de campo de larga distancia, el módulo requiere cableado de par trenzado de 100 ohmios. Cada módulo admite pilas de protocolos distintas, incluidos Modbus, MELSEC y varios controladores de comunicación PLC-5/SLC500, lo que permite la integración de subredes. La arquitectura permite la consistencia del aislamiento de canal a canal dentro de la unidad de montaje, evitando la interferencia de bucle de tierra de los subsistemas conectados.

Preguntas frecuentes

P: ¿El ALE111-S00 admite el intercambio en caliente durante las operaciones activas de la FCS?

R: Sí, el módulo admite el intercambio en caliente cuando se instala en placas posteriores de unidades Yokogawa ANB/AFV/A2FV compatibles, siempre que la configuración de software específica de la FCS se actualice para manejar la extracción e inserción del módulo.

P: ¿Cuál es la configuración máxima de redundancia para este módulo?

R: Una FCS puede acomodar hasta 64 módulos ALE111, que se pueden configurar como 32 pares para enlaces de comunicación de redundancia dual para aumentar la disponibilidad del subsistema.

Pautas de instalación en campo

  1. Montaje: Asegúrese de que el módulo esté completamente insertado en la ranura designada en las unidades ANB10, ANB11, AFV30, AFV40, A2FV50 o A2FV70. Verifique que el mecanismo de bloqueo se active para asegurar el contacto del bus de la placa posterior.
  2. Cableado: Use cable de par trenzado sin blindaje (UTP) de Categoría 3 o superior para la conexión 10BASE-T. Mantenga una longitud máxima de segmento de 100 metros para garantizar que la atenuación de la señal se mantenga dentro de los estándares IEEE 802.3.
  3. Toma de tierra: Si bien el módulo proporciona aislamiento eléctrico, asegúrese de que el chasis del gabinete de la FCS esté correctamente conectado a tierra para minimizar el ruido de modo común en la capa física de Ethernet.
  4. Configuración: Utilice las funciones de control VP6F1700/1800/1900 o el software de la serie RS4F para asignar la dirección del módulo y los parámetros del protocolo antes de iniciar el sondeo de la red.
